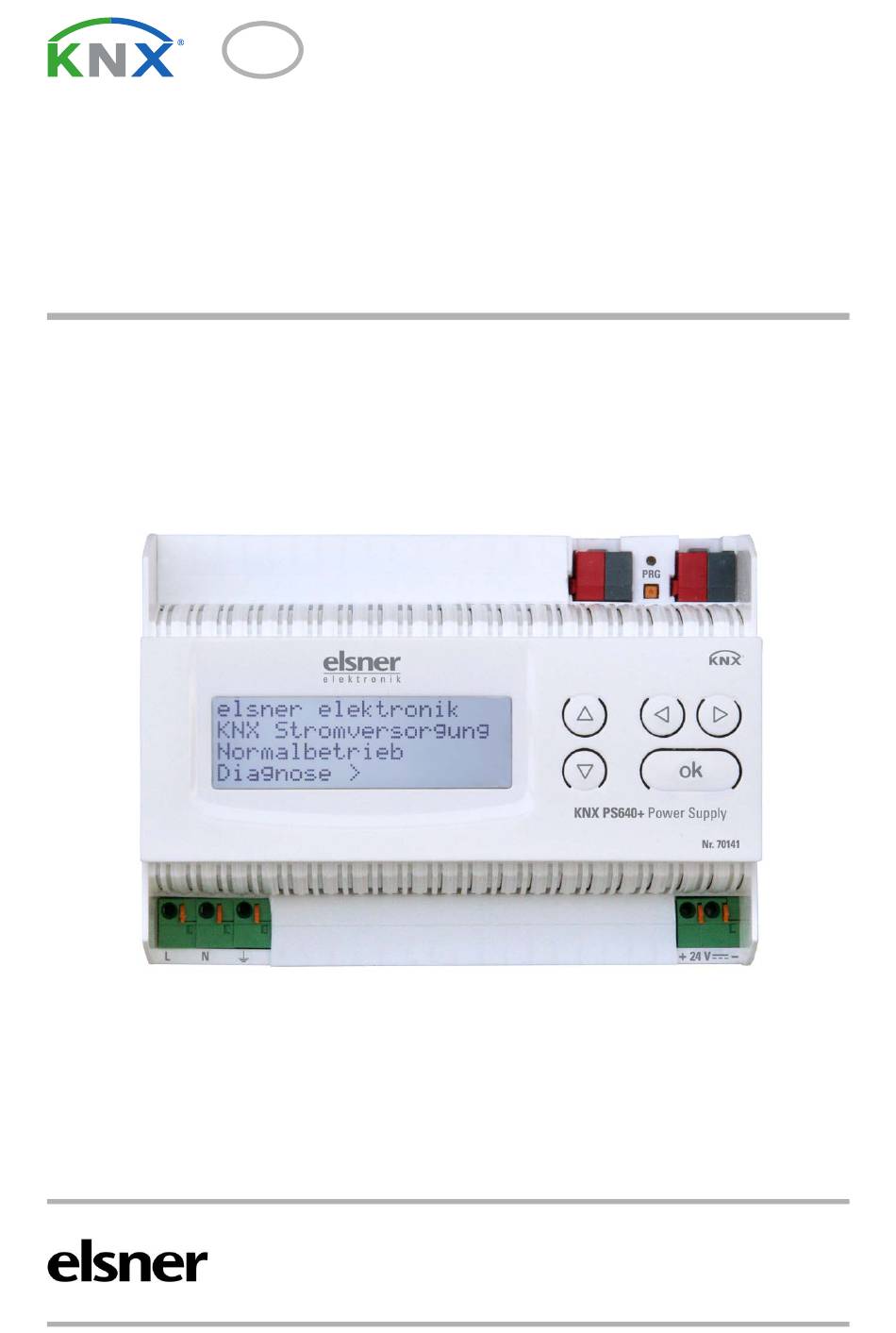

- Seite 1 KNX PS640+ Spannungsversorgung Artikelnummer 70141 Handbuch...
-
Seite 3: Inhaltsverzeichnis
5.1. Allgemeine Einstellungen ..................10 5.1.1. Meldungen ....................11 5.1.2. Stromgrenzwert ..................13 Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland Spannungsversorgung KNX PS640+ • ab Softwareversion 1.01, ETS-Programmversion 1.1 Stand: 20.12.2023 • Technische Änderungen vorbehalten. Irrtümer vorbehalten. -
Seite 4: Zeichenerklärungen Für Dieses Handbuch
Den Änderungsstand (Software-Version und Datum) finden Sie in der Fußzeile des Inhaltsverzeichnis. Wenn Sie ein Gerät mit einer neueren Software-Version haben, schauen Sie bitte auf www.elsner-elektronik.de im Menübereich „Service“, ob eine aktuellere Handbuch- Version verfügbar ist. Zeichenerklärungen für dieses Handbuch Sicherheitshinweis Sicherheitshinweis für das Arbeiten an elektrischen Anschlüssen,... -
Seite 5: Sicherheits- Und Gebrauchshinweise
Abschluss aller Installations- und Inbetriebnahmearbeiten und nur im dafür vorgesehenen Umfeld. Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei- tung ist Elsner Elektronik nicht haftbar. Informationen zur Installation, Entsorgung, zum Lieferumfang und den technischen Daten finden Sie in der Installationsanleitung. -
Seite 6: Inbetriebnahme
Reset- und Diagnosemöglichkeiten über den Bus Inbetriebnahme Die Konfiguration erfolgt mit der KNX-Software ETS. Die Produktdatei steht auf der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Menübereich „Service“ zum Download bereit. Spannungsversorgung KNX PS640+ Stand: 20.12.2023 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 7: Einstellungen Am Gerät
Inbetriebnahme Einstellungen am Gerät 4.1. Grundstellung der Anzeige elsner elektronik KNX Stromversorgung Normalbetrieb Diagnose > Am Display der Spannungsversorgung KNX PS640 können abgelesen bzw. eingestellt werden: • Reset einer Linie • Abruf des Datenspeichers mit Betriebsstunden, Überlast, externer Überspannung, interner Überspannung, Kurzschluss und Übertemperatur •... -
Seite 8: Betriebsstunden
Reset-Zustands wird in der Grundstellung angezeigt: „Reset aktiv: XX Sek.“ (Countdown). Mit der Taste gelangen Sie eine Menüebene zurück. 4.4. Datenspeicher Drücken Sie in der Grundstellung einmal die elsner elektronik Taste KNX Stromversorgung Normalbetrieb Diagnose > Bewegen Sie den Cursor (blinkendes Rechteck am Linie Reset >... -
Seite 9: Externe Überspannung
Inbetriebnahme 4.4.2. Überlast Angezeigt werden die Anzahl der Überlast-Fälle Überlast 0 mal und die Gesamtdauer in Tagen, Stunden und Mi- erkannt. Zeitdauer: nuten. 0 Tag. 0 Std. 0 Min < = Zurück Mit der Taste gelangen Sie eine Menüebene zu- rück. - Seite 10 Inbetriebnahme 4.5. Betriebsdaten Drücken Sie in der Grundstellung einmal die elsner elektronik Taste KNX Stromversorgung Normalbetrieb Diagnose > Bewegen Sie den Cursor (blinkendes Rechteck am Linie Reset > rechten Rand) mit den Tasten zum Me- Datenspeicher > nüpunkt „Betriebsdaten“ und drücken Sie die Betriebsdaten >...
-
Seite 11: Übertragungsprotokoll
Übertragungsprotokoll Übertragungsprotokoll 5.0.1. Abkürzungen Flags: Kommunikation Lesen Schreiben Ü Übertragen A Aktualisieren 5.0.2. Auflistung aller Kommunikationsobjekte Name Funktion EIS-Typ Flags Busspannung [V] Ausgang 14.030 K L Ü Busstrom [mA] Ausgang 9.021 K L Ü Dauerreset (1 = aktiv | 0 = inaktiv) Eingang 1.003 K L S... -
Seite 12: Einstellung Der Parameter (Software Ets)
Einstellung der Parameter (Software ETS) Name Funktion EIS-Typ Flags Meldung Teil 2 Ausgang 16.000 K L Ü Meldung Teil 3 Ausgang 16.000 K L Ü Meldung Teil 4 Ausgang 16.000 K L Ü Grenzwert: 16 Bit Wert [mA] Eingang / Ausgang 9.021 K L S Ü... - Seite 13 Einstellung der Parameter (Software ETS) mit Objekt „Dauerreset“ Nein • Ja 1 = Reset | 0 = kein Reset mit Objekt „Zeitreset“ Nein • Ja 1 = 30 Sekunden Reset | 0 = kein Reset Objekt „Reset-Status der Linie“ Nein • Ja verwenden Sonstiges: Maximale Telegrammrate...
-
Seite 14: Bit Störsammlung
Einstellung der Parameter (Software ETS) 1 Bit Störsammlung: Objekt „1 Bit Störsammlung“ • nicht senden • bei Änderung senden Dieses Objekt liefert das Ergebnis einer • bei Änderung auf 1 senden ODER-Verknüpfung der 1-Bit-Störobjekte • bei Änderung auf 0 senden •... - Seite 15 Einstellung der Parameter (Software ETS) Wenn der Fehlerspeicher verwendet wird gilt: Objekt „Meldung Teil 1“ sendet: Fehler Nr. (1 = aktuellster Fehler) Objekt „Meldung Teil 2“ sendet: Art des Fehlers Objekt „Meldung Teil 3“ sendet: Datum des Fehlerbeginns Objekt „Meldung Teil 4“ sendet: Uhrzeit des Fehlerbeginns 6.1.2.
- Seite 16 Einstellung der Parameter (Software ETS) Schaltausgang: Ausgang ist bei • GW über = 1 | GW - Hyst. unter = 0 (GW = Grenzwert) • GW über = 0 | GW - Hyst. unter = 1 • GW unter = 1 | GW + Hyst. über = 0 •...
- Seite 17 Einstellung der Parameter (Software ETS) bei Änderung auf 1 und zyklisch wenn Schaltausgang = 1 sende 1 (keine Auswahl) bei Änderung auf 0 und zyklisch wenn Schaltausgang = 0 sende 0 (keine Auswahl) Spannungsversorgung KNX PS640+ Stand: 20.12.2023 • Technische Änderungen und Irrtümer vorbehalten.
-
Seite 18: Fragen Zum Produkt
Fragen zum Produkt? Den technischen Service von Elsner Elektronik erreichen Sie unter Tel. +49 (0) 70 33 / 30 945-250 oder service@elsner-elektronik.de Folgende Informationen benötigen wir zur Bearbeitung Ihrer Service-Anfrage: • Gerätetyp (Modellbezeichnung oder Artikelnummer) • Beschreibung des Problems •...
