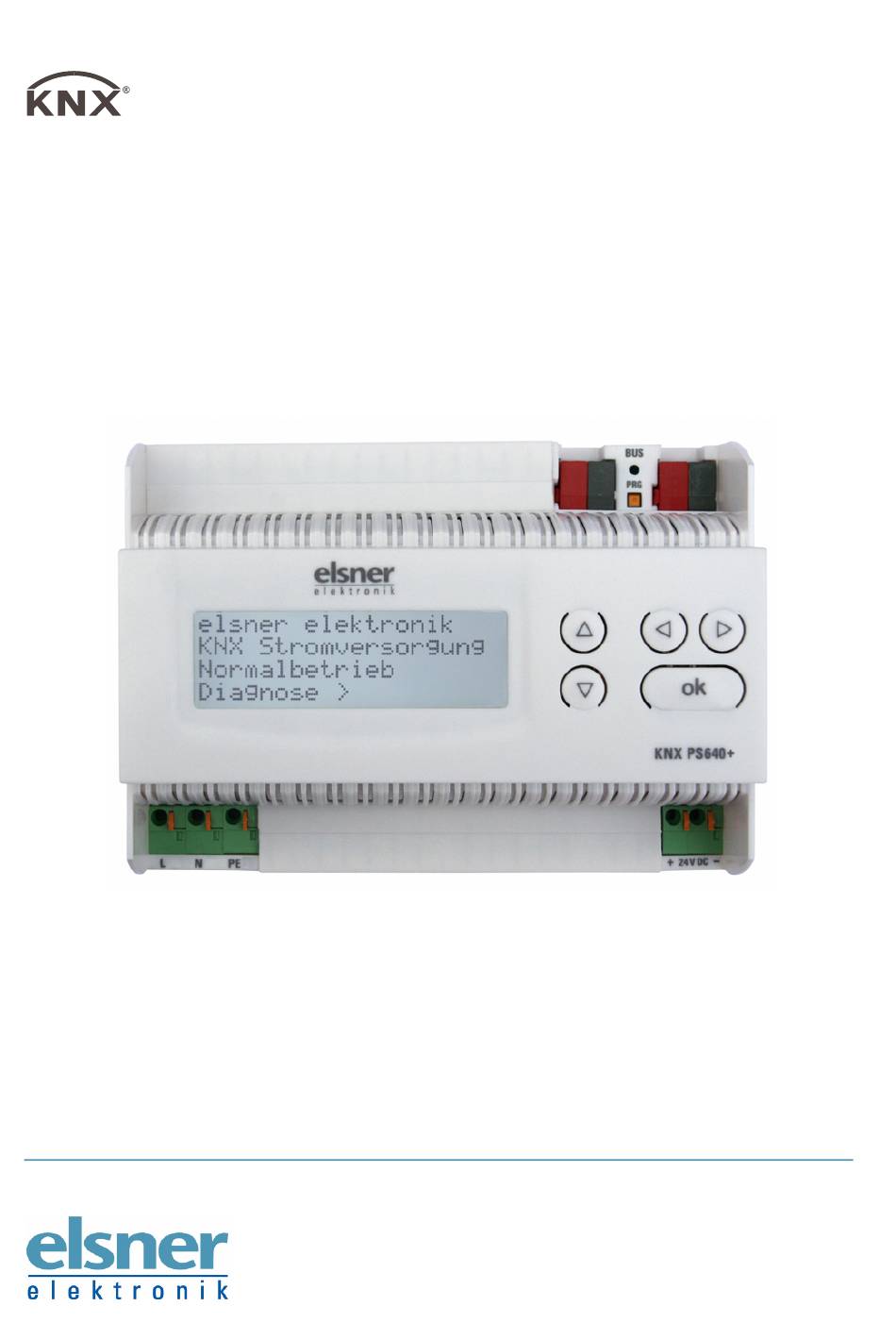

Elsner KNX PS640+ Technische Daten Und Installationshinweise
Spannungsversorgung mit busfunktionen
Spannungsversorgung
KNX PS640+
mit Busfunktionen
und Installationshinweise
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Herdweg 4 • D-75391 Gechingen • Deutschland
Tel.: +49 (0) 70 56/93 97-0 • Fax: +49 (0) 70 56/93 97-20
info@elsner-elektronik.de • www.elsner-elektronik.de
Technische Daten
Verwandte Anleitungen für Elsner KNX PS640+
Inhaltszusammenfassung für Elsner KNX PS640+
- Seite 1 Spannungsversorgung KNX PS640+ mit Busfunktionen Technische Daten und Installationshinweise Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 4 • D-75391 Gechingen • Deutschland Tel.: +49 (0) 70 56/93 97-0 • Fax: +49 (0) 70 56/93 97-20 info@elsner-elektronik.de • www.elsner-elektronik.de...
-
Seite 2: Technische Daten
Es können Störmeldungen und Betriebsdaten übertragen werden, auch ein Zeit-/Dauer-Reset von Linie/Hauptlinie/Bereich ist möglich. Die Programmdatei für die KNX-Software ETS (Format VD2) und das Handbuch stehen auf der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Menübereich „Service“ zum Download bereit. Technische Daten... - Seite 3 Zustand und nach Abschluss aller Installations- und Inbetrieb- nahmearbeiten und nur im dafür vorgesehenen Umfeld. Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanleitung ist Elsner Elektronik nicht haftbar. Anschluss Achten Sie auf korrekten Anschluss. Ein Falschanschluss kann zur Zerstörung der Spannungsversorgung oder mit ihr verbundener elektronischer Geräte führen.
- Seite 4 Gehäuse Busspannung Power OUT (KNX-Klemme + / -) Programmier-LED und Programmier-Taster Bus-Daten (KNX-Klemme + / -), Anschluss für Linie oder Hauptlinie oder Bereich Eingang Betriebsspannung 230 V AC, L / N / PE Ausgang Gleichspannung 24 V DC, + / - Anschlüsse 4 und 5 geeignet für Massivleiter bis 1,5 mm²...
-
Seite 5: Einstellungen Am Gerät
Einstellungen am Gerät Grundstellung der Anzeige elsner elektronik KNX Stromversorgung Normalbetrieb Diagnose > Am Display der Spannungsversorgung KNX PS640 können abgelesen bzw. eingestellt werden: • Reset einer Linie • Abruf des Datenspeichers mit Betriebsstunden, Überlast, externer Überspannung, interner Überspannung, Kurzschluss und Übertemperatur •... - Seite 6 Spannung versorgt. Während des 30 Sekunden dauernden Reset-Zustands wird in der Grundstellung angezeigt: „Reset aktiv: XX Sek.“ (Countdown). Mit der Taste gelangen Sie eine Menüebene zurück. Datenspeicher Grundstellung: elsner elektronik KNX Stromversorgung Normalbetrieb Diagnose > Drücken Sie einmal die Taste Linie Reset >...
- Seite 7 Fälle 0 mal erkannt! < = Zurück Übertemperatur auf der Platine des Geräts. Mit der Taste gelangen Sie eine Menüebene zurück. Betriebsdaten Grundstellung: elsner elektronik KNX Stromversorgung Normalbetrieb Diagnose > Drücken Sie einmal die Taste Linie Reset > Datenspeicher >...
- Seite 8 • Busspannung • Busstrom • Temperatur auf der Platine des Geräts. Mit der Taste gelangen Sie eine Menüebene zurück. Sprache Grundstellung: elsner elektronik KNX Stromversorgung Normalbetrieb Diagnose > Drücken Sie einmal die Taste Linie Reset > Datenspeicher > Betriebsdaten >...
