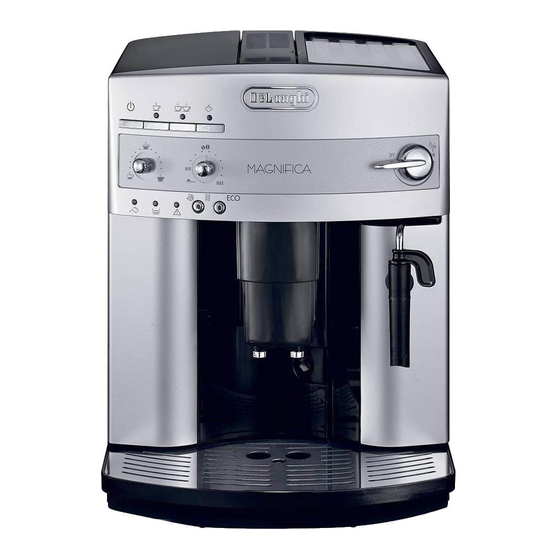

Reparaturanleitung zum Öffnen und Schließen des Gehäuses
von DeLonghi EAM und DeLonghi ESAM Kaffeevollautomaten
In dieser Service-Anleitung wird an einer DeLonghi EAM 3200
gezeigt wie man das Gehäuse dieser und bauähnlicher DeLonghi
EAM und ESAM Kaffeevollautomaten öffnet um Reparaturen am
Gerät vornehmen zu können.
Alle Ersatzteile für die Reparatur Ihres DeLonghi Kaffeevollautomaten
online und vor Ort kaufen bei BND-Kaffeestudio Mutterstadt:
https://www.juraprofi.de/DeLonghi-Ersatzteile:::626.html
BND-Kaffeestudio - www.juraprofi.de - www.kaffeestudio.de
Seite 1 von 13
|
Werbung
Verwandte Anleitungen für DeLonghi ESAM
Inhaltszusammenfassung für DeLonghi ESAM
- Seite 1 Reparaturanleitung zum Öffnen und Schließen des Gehäuses von DeLonghi EAM und DeLonghi ESAM Kaffeevollautomaten In dieser Service-Anleitung wird an einer DeLonghi EAM 3200 gezeigt wie man das Gehäuse dieser und bauähnlicher DeLonghi EAM und ESAM Kaffeevollautomaten öffnet um Reparaturen am Gerät vornehmen zu können.
- Seite 2 Wichtig! Vor dem Öffnen elektrischer Geräte immer den Netzstecker ziehen! Als erstes werden die vier äußeren Gehäuseschrauben gelöst. Dann die Seitenwand etwas zurückziehen ... BND-Kaffeestudio - www.juraprofi.de - www.kaffeestudio.de Seite 2 von 13...
- Seite 3 ... nach unten herausschwenken und abnehmen. Jetzt den Wassertank entnehmen und mit der zweiten Seitenwand genauso vorgehen. BND-Kaffeestudio - www.juraprofi.de - www.kaffeestudio.de Seite 3 von 13...
- Seite 4 Nun diese zwei Schrauben entfernen und die Rückwand abnehmen. Jetzt können auf dieser Seite diese zwei Schrauben entfernt werden. BND-Kaffeestudio - www.juraprofi.de - www.kaffeestudio.de Seite 4 von 13...
- Seite 5 Nun hinten die Halteschraube für den Deckel ..und auf der linken Geräteseite noch diese drei Schrauben rausdrehen. BND-Kaffeestudio - www.juraprofi.de - www.kaffeestudio.de Seite 5 von 13...
- Seite 6 Als nächstes den Deckel hinten anheben und vorsichtig daran ziehen. Dabei vorne an der Frontblende etwas nachhelfen, da die Blende über den Deckel greift und mit zwei Klemmnasen den Deckel hält (blaue Pfeile). BND-Kaffeestudio - www.juraprofi.de - www.kaffeestudio.de Seite 6 von 13...
- Seite 7 Wenn vorhanden wird der Schutzleiteranschluss abgezogen. Jetzt kann der Gerätedeckel abgenommen werden. Hier sieht man den geöffneten DeLonghi Kaffeevollautomaten. BND-Kaffeestudio - www.juraprofi.de - www.kaffeestudio.de Seite 7 von 13...
- Seite 8 Beim Zusammenbau bitte unbedingt darauf achten das der Schutzleiter wieder an der Metallplatte angeschlossen wird. Den Deckel auflegen und vorne unter die Front fädeln, so dass die Haltenasen einrasten. BND-Kaffeestudio - www.juraprofi.de - www.kaffeestudio.de Seite 8 von 13...
- Seite 9 Die Schrauben hier ..hier ... BND-Kaffeestudio - www.juraprofi.de - www.kaffeestudio.de Seite 9 von 13...
- Seite 10 ... und hier wieder eindrehen. Die Rückwand oben einfädeln und mit den zwei Schrauben befestigen. BND-Kaffeestudio - www.juraprofi.de - www.kaffeestudio.de Seite 10 von 13...
- Seite 11 Die Seitenwand oben einfädeln, randrücken ..und nach vorne schieben. BND-Kaffeestudio - www.juraprofi.de - www.kaffeestudio.de Seite 11 von 13...
- Seite 12 Das Gleiche auch bei der zweiten Seitenwand. Jetzt noch die vier Schrauben in die Rückwand eindrehen - Fertig. BND-Kaffeestudio - www.juraprofi.de - www.kaffeestudio.de Seite 12 von 13...
- Seite 13 BND-Kaffeestudio - Boris Nawroth - Blockfeldstraße 16 - 67112 Mutterstadt Ersatzteile und Zubehör für Kaffeevollautomaten Alle Ersatzteile für die Reparatur Ihres Kaffeevollautomaten online und vor Ort kaufen bei BND-Kaffeestudio Mutterstadt: https://www.juraprofi.de Wichtig! Der Automat muss vorm Öffnen immer vom Stromnetz getrennt werden (Stecker ziehen).
