NIMO DC 120 WW Betriebsanleitung Seite 8

4 Lüftermotor und Kondensator
Funktion
Der Schrank verfügt über zwei Lüfter, die für einen korrekten
Luftstrom im Schrank sorgen.
Der Kondensator schafft die richtigen Betriebsbedingungen
für den Lüfter.
Hinweis: Beim Austausch eines Lüftermotors muss auch der zugehörige Kondensator ausgetauscht werden.

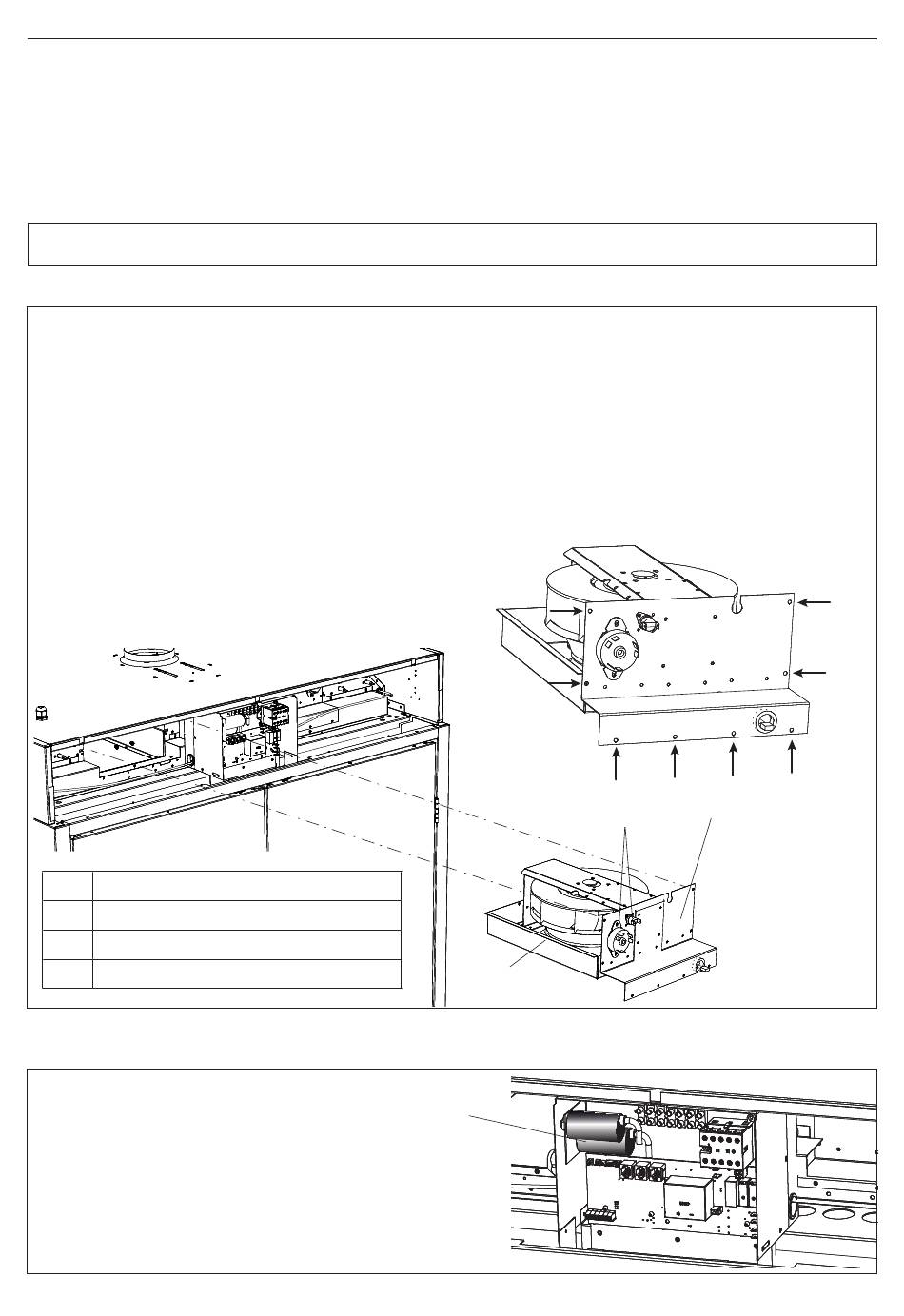

4.1 Austausch des Lüfters
• Trennen Sie die Stromversorgung zum Gerät.
• Trennen Sie die Flachmesserkontakte an den beiden
Überhitzungsschutzschaltern (1).
• Entfernen Sie die Kassettenabdeckung (2), die die
Lüfterkassette (3) hält. Die Kassettenabdeckung ist mit 8
Schrauben im Gehäuse befestigt, während 8 Schrauben
die Lüfterkassette halten.
• Lösen Sie die durch Pfeile markierten Schrauben.
• Leicht herausziehen, um die Flachblattkontakte für den
Lüfter freizulegen. Lösen Sie diese.
1 Überhitzungsschutz
2 Kassettenabdeckung
3 Lüfterkassette
4 Kondensator
4.2 Austausch des Kondensators
• Lösen Sie den zum auszutauschenden Lüfter
gehörenden Kondensator von der Klemmleiste.
Der Kondensator wird mit einer gezackten Unter-
legscheibe und einer Mutter installiert.
• Bauen Sie den neuen Kondensator mit Fächerschei-
be und Mutter wieder ein und schließen Sie die
Kabel an der Klemmleiste an.
• Bringen Sie die Frontplatte wieder an.
8
Fault tracing
• Wenn keiner der Lüfter läuft, überprüfen Sie die Span-
nungsversorgung der Elektronik.
• Wenn einer der Lüfter nicht läuft, ersetzen Sie den zugehörigen
Kondensator.
• Wenn das nicht hilft, tauschen Sie den Lüfter aus.
• Klingt der Lüfter falsch? Lüfter und Kondensator ersetzen.
• Ziehen Sie das Gerät vollständig heraus.
• Entfernen Sie den Lüfter vom Motoraufsatz.
• Montieren Sie den neuen Lüfter am Motoraufsatz.
• Schieben Sie die Lüfterkassette so ein, dass Sie das Lüfter-
kabel einfach anschließen und befestigen können.
• Schieben Sie die Lüftereinheit vollständig hinein.
• Bringen Sie die Kassettenabdeckung wieder an und
schließen Sie die Kabel an.
• Bringen Sie die Frontplatte wieder an.
3
4
1 2
DEUTSCH
