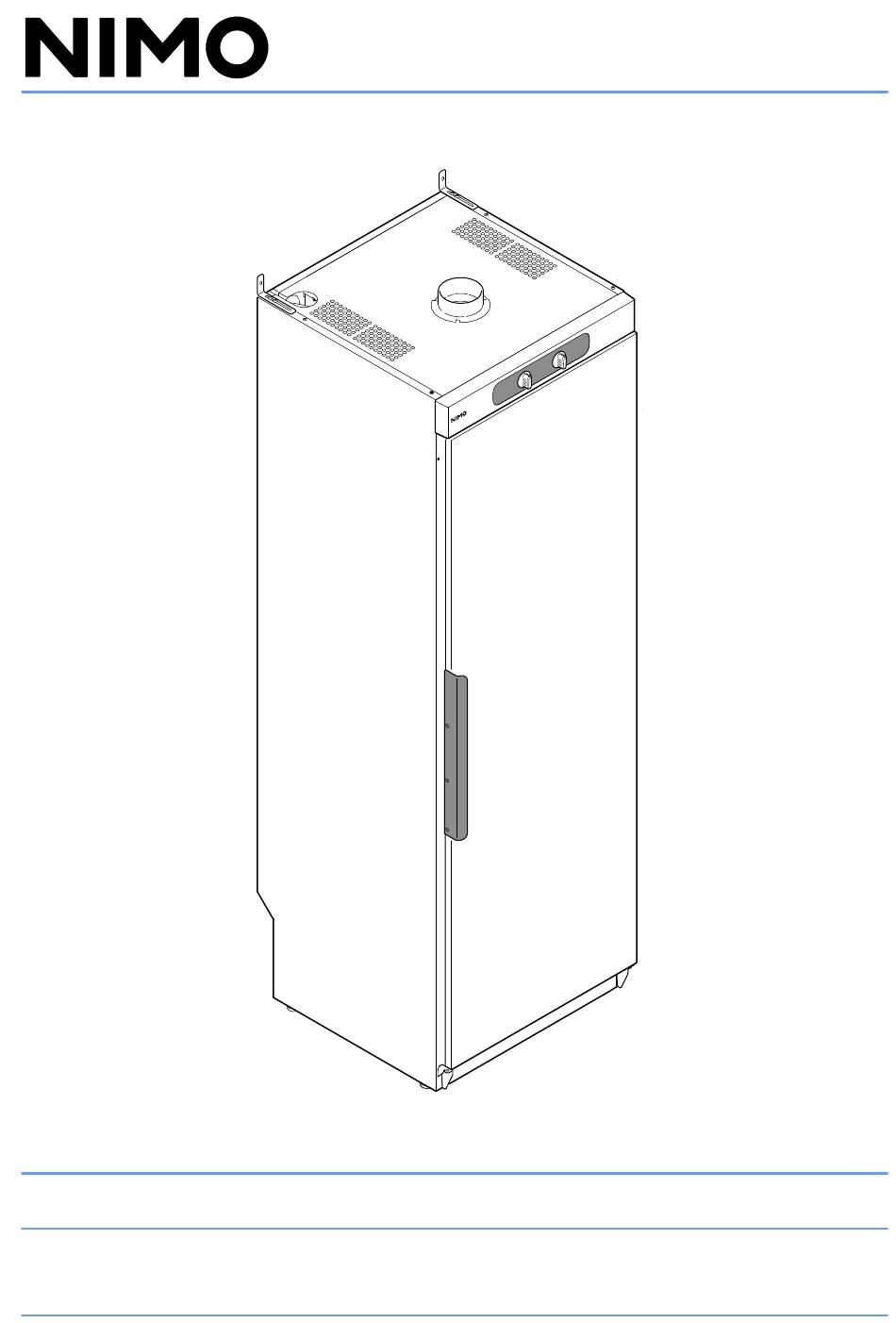

- Seite 1 Easy Dryer 1900 427001391 Bewahren Sie dieses Handbuch so auf, dass Sie es jederzeit zum späteren Nachschlagen zur Hand haben. Trockenschrank Betriebsanleitung...
- Seite 2 Typenschild (innen) Name des Trockenschranks Artikelnummer Seriennummer (8 Ziffern) / Nimo ID-Nr. (5 Ziffern) Hersteller: NIMO-VERKEN AB Änderungen vorbehalten. Box 288 Gedruckt auf umweltfreundlichem 542 23 Mariestad Papier, das den Anforderungen von info@nimoverken.com Friends of the Earth Sweden und der www.nimoverken.com...
- Seite 3 Inhalt 1 Beschreibung des Trockenschranks 4 2 Evakuierung / Zuluft Easy Dryer 1900 3 Schalttafel Easy Dryer 4 Umhängen der Tür 5 Schaltplan Manuell 6 Lüftereinheit Austausch der Lüftereinheit 9 Lüftereinheit, EasyDryer 7 Zubehör 8 Pannen 9 Troubleshooting Easy Dryer...
- Seite 4 1 Beschreibung des Trockenschranks Der Trockenschrank arbeitet mit heißer Luft, die Easy Dryer 1900, wo der Schrank durch zwei Knöpfe der Wäsche Feuchtigkeit entzieht. Die Heiz- und gesteuert wird, einer zum Einstellen der Leistungsmo- Lüfterkomponenten sind in der Lüftereinheit im di und der andere zum Einstellen der Trocknungszeit.
- Seite 5 2 Evakuierung / Zuluft 2.1 Easy Dryer 1900 Auslass für feuchte Luft Loch für Netzkabel Lufteinlass...
- Seite 6 Schalttafel Easy Dryer WÄRME TROCKENZEIT Das Gehäuse ist mit zwei Knöpfen zum Einstellen Der rechte Drehknopf regelt die Trockenzeit stufenlos verschiedener Leistungsmodi ausgestattet. bis zu sechs Stunden. Der linke Knopf regelt die Wärme mit Leistungsmodi auf einer stufenlosen Skala.
- Seite 7 Umhängen der Tür Scharnierstift am oberen Scharnier (2) lösen Die Tür kann rechts oder links angeschlagen sein. und auf der gegenüberliegenden Seite Legen Sie den Trockenschrank auf die Seite. montieren. Der Stift hat einen Schlitz für einen Lösen Sie den Scharnierstift am unteren Scharnier Schraubendreher.
- Seite 8 Schaltplan 5.1 Manuell...
- Seite 9 Lüftereinheit Die Heiz- und Lüfterkomponenten sind in der Lüftereinheit oben im Trockenschrank zusammengefasst. 6.1 Austausch der Lüftereinheit Trennen Sie die Stromversorgung zum Schrank. Tür öffnen und Bügeloberteil herausziehen. Lösen Sie fünf Sicherungsschrauben, die im Dach des Trockenschranks sitzen. Drücken Sie auf beide Seiten der Vorderseite, sodass sich die Haken wie abgebildet im Rahmen lösen.
- Seite 10 6.2 Lüftereinheit, EasyDryer Timer Hauptschalter Wärmeregulierung Heizelement Türschalter Motor und Lüfter Verschlussschrauben für Deckel...
- Seite 11 Zubehör Zubehörteil M e n g e p r o Standort Bausatz Türhänger Handschuhaufhänger Schraube x16 Kleiderbügel Schuhregal Unteres Fach...
- Seite 12 Pannen Überhitzungsschutz: Der Schrank ist mit einem Überhitzungsschutz ausgestattet. Dieser löst aus, wenn die Temperatur in der Lüftere- inheit 120 °C übersteigt. Easy Dryer Wenn der Überhitzungsschutz ausgelöst hat, wird der Schrank geschlossen und der Timer stoppt zum Beispiel bei 2 Stunden mit nasser Wäsche. Der Benutzer kann nun den Überhitzungsschutz zurücksetzen, indem er die Stromversorgung mit dem Schalter im Dach des Schranks ausschaltet.
- Seite 13 Fehlerbehebung 9.1 Easy Dryer Fragen Handlung Der Trockenschrank 1. Prüfen Sie den Netzanschluss und die Spannungsversorgung. funktioniert nicht. 2. Prüfen Sie, dass keine Sicherung ausgelöst hat. 3. Ist die Tür geschlossen? 4. Überprüfen Sie den Kippschalter (Ein-/Ausschalter) im Dach. Siehe Seite 21.
- Seite 14 10 Maßzeichnung Easy Dryer 1900 1674...
