NIMO DC 120 WW Betriebsanleitung Seite 7

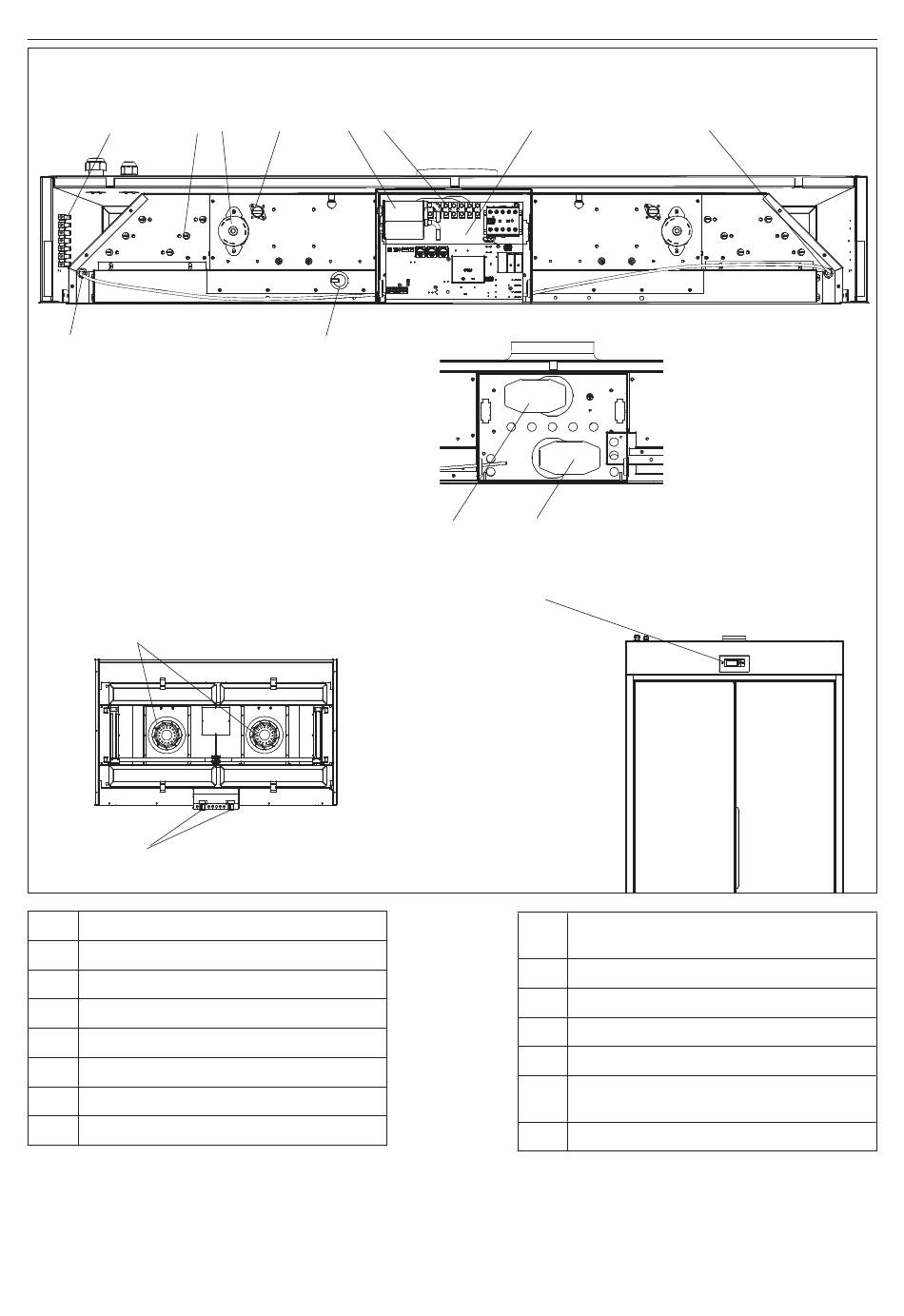

3 Komponenten der Lüftereinheit
2 3 4
1
Feuchtigkeitssensor: Siehe
Abschnitt 7.2.
10
12
1 Temperatursensor, Temperatur des Schranks. Links
2 Klemmleiste, Netz
3 Element
4 Hauptsteuerung - Überhitzungsschutz
5 Thermostat / Überhitzungsschutz
6 Kondensator
7 Interner Klemmenblock
8 Elektronikeinheit mit Platine
DEUTSCH
5 6 7
15
Von unten betrachtet
8
13 14
11
9 Temperatursensor, Temperatur des Schranks.
Rechte Seite
10 Lüftermotoren
11 Schalttafel
12 Türschalter
13 Klappenstellmotor, abgesaugte Luftmenge
14 Klappenstellmotor, steuert den Trocknungsprozess
intern und extern
15 Feuchtigkeitssensor
