SPS2
DIFFERENZDRUCKREGLER MIT ZWEI SOLLWER-
TEN

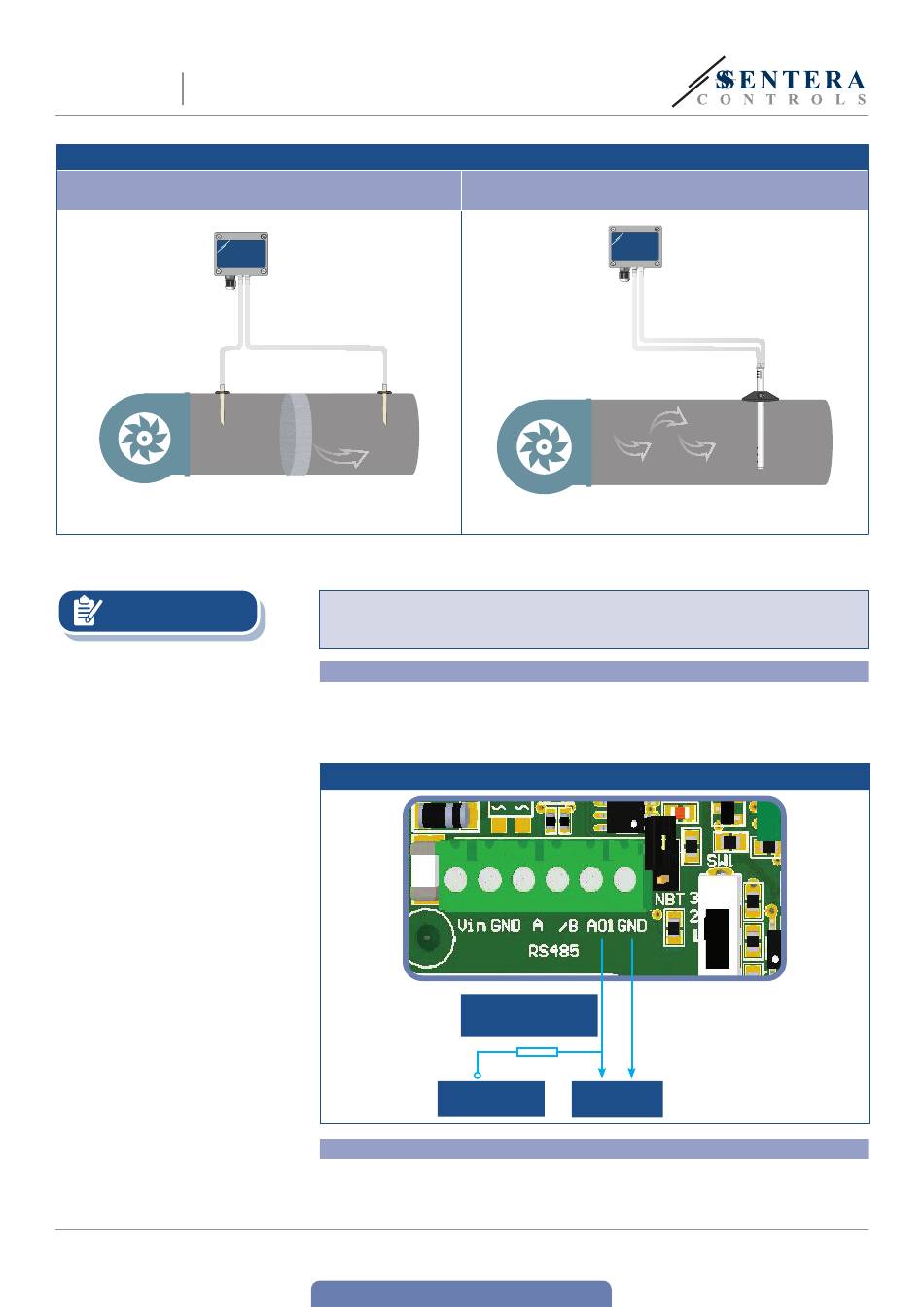

Fig. 4 Anschluss mit Zubehör
Anwendung 1: Regelung von Differenzdruck [Pa] oder
Volumenstrom [m³/h] mit PSET-PVC
HINWEIS
MIW-SPS2-DE-000 - 10 / 06 / 2024
SPS
+ _
6.
Schalten Sie die Stromversorgung ein.
Informationen zur Sensorkalibrierung und zum Zurücksetzen von Modbus-
Registern finden Sie im Abschnitt ""Gebrauchsanweisung". Kalibrieren Sie den
Sensor immer vor dem ersten Gebrauch.
PWM (Open Collector) Anschlussbeispiel:
■
Wenn SW1 auf Position 3 steht, ist der Ausgangstyp Open Collector. Siehe
Fig. 6. Ein externer Pull-up-Widerstand muss verwendet werden, wenn der
Analogausgang (AO1) als PWM-Ausgang zugewiesen ist.
Fig. 6 PWM Anschluss (Open Collector)
Optionale Einstellungen
Um eine korrekte Kommunikation zu gewährleisten soll der NBT in nur zwei Geräten
auf dem Modbus RTU Netzwerk aktiviert werden.
zurück zum Inhaltsverzeichnis
Anwendung 2: Regelung des Volumenstroms [m³/h] oder
der Luftgeschwindigkeit [m/s] mittels PSET-PT
Externer Pull-up
Widerstand
10 K—100 K
Externer VCC
(5—50 VDC)
www.sentera.eu
SPS
+ _
+D -S
PWM GND
