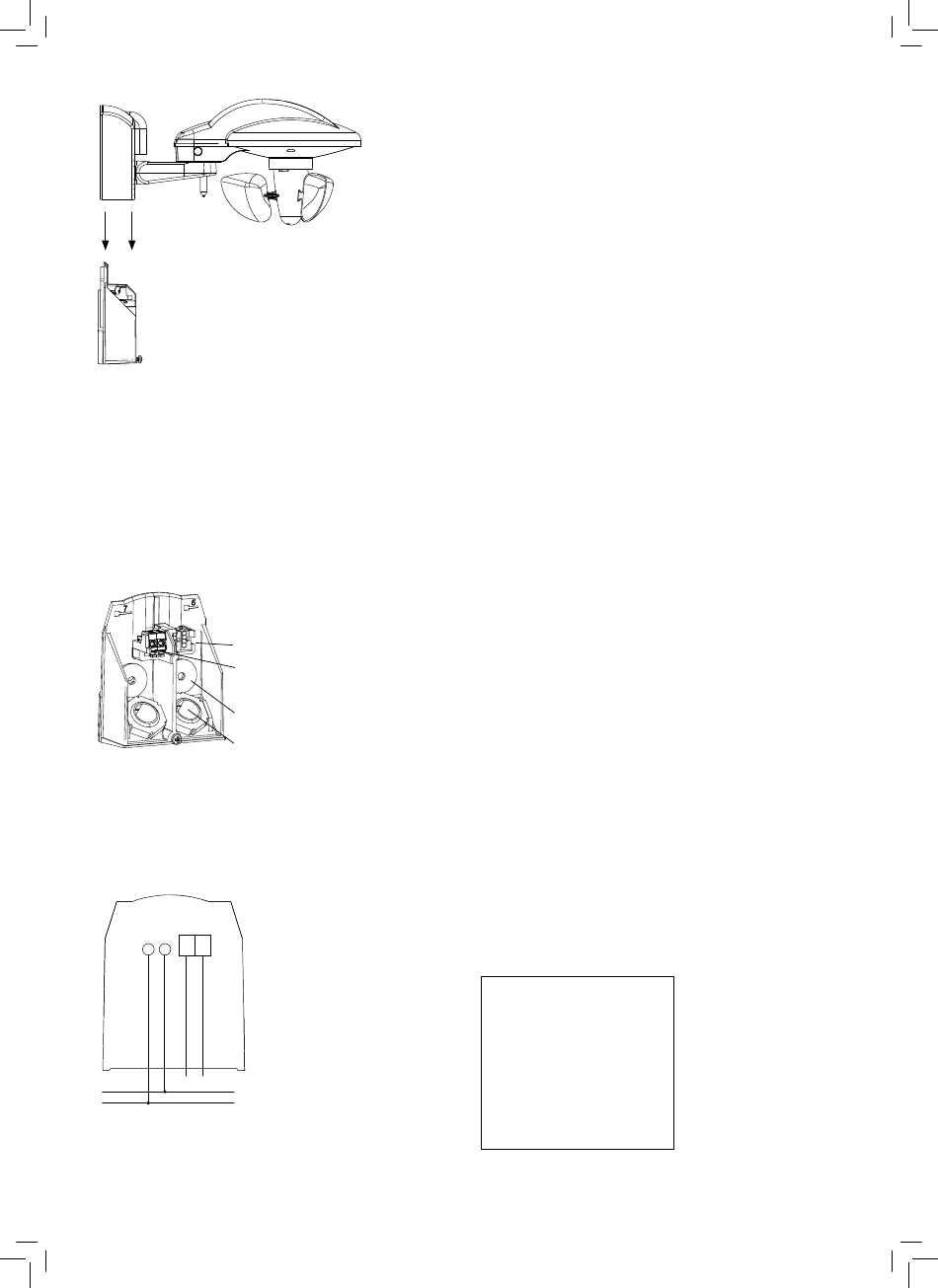

Wandhalter mit
Klemmen
Mast- oder Eckbefestigung
Die Wetterstation kann auch an einem Mast mit der Mast- oder
Eckbefestigung angebracht werden (Zubehör 9070380).
Soll Wind aus allen Richtungen erfasst werden, ist diese Montage
empfohlen.
5. Elektrischer Anschluss
Busklemme für Busanschluss
Steckklemme für Anschluss der
Netzspannung
Unterlegscheibe
Gummidichtung
Leitungen einführen
Kabel für den Netzanschluss bzw. für den Bus durch die
vorgesehenen Gummidichtungen führen, und die Leitungen in
die Steckklemme bzw. Busklemme stecken.
KNX
L N
N
L
Betrieb ohne Netzspannung möglich. Die Heizung des Regensen-
sors und das GPS-Modul funktionieren dann nicht.
2
6. Physikalische Adresse eingeben
Mit einem Schraubendreher an der Geräteunterseite die
Programmiertaste 3 drücken.
Die Programmier-LED leuchtet.
Meteodata 140 S KNX ist im Programmiermodus.
7. Technische Daten
• Betriebsspannung:
110–230 V AC +10 % –15 %
• Frequenz:
50–60 Hz
• Eigenverbrauch:
typ. 0,7 W (max. 5,5 W)
• Standby min.:
≤ 0,5 W
• Zulässige Umgebungs-
temperatur:
–20 °C ... +55 °C
• Schutzklasse:
II bei bestimmungsgemäßer Montage
• Schutzart:
IP 44 nach EN 60529
• Betriebsspannung KNX: Busspannung 21–32 V DC/ ≤ 3 mA
• Kabel:
max. Leitungsquerschnitt 1,5 mm
NYM 5 x 1,5 mm
JSTY 2 x 2 x 0,8 mm (Buskabel)
• Mastbefestigung:
Dm 50–60 mm (Zubehör 9070380)
• Windsensor:
2–30 m/s
• Helligkeitssensor (3):
1–100000 Lux
• Temperatursensor:
–30 °C bis +60 °C
• Anzeige Regensensor: Regen/kein Regen
Die ETS-Datenbank finden Sie unter www.theben.de
Für detaillierte Funktionsbeschreibungen verwenden Sie bitte das
KNX-Handbuch.
Theben AG
Hohenbergstr. 32
72401 Haigerloch
DEUTSCHLAND
Fon +49 7474 692-0
Fax +49 7474 692-150
Service
Fon +49 7474 692-369
Fax +49 7474 692-207
hotline@theben.de
Addresses, telephone numbers etc. at
www.theben.de
