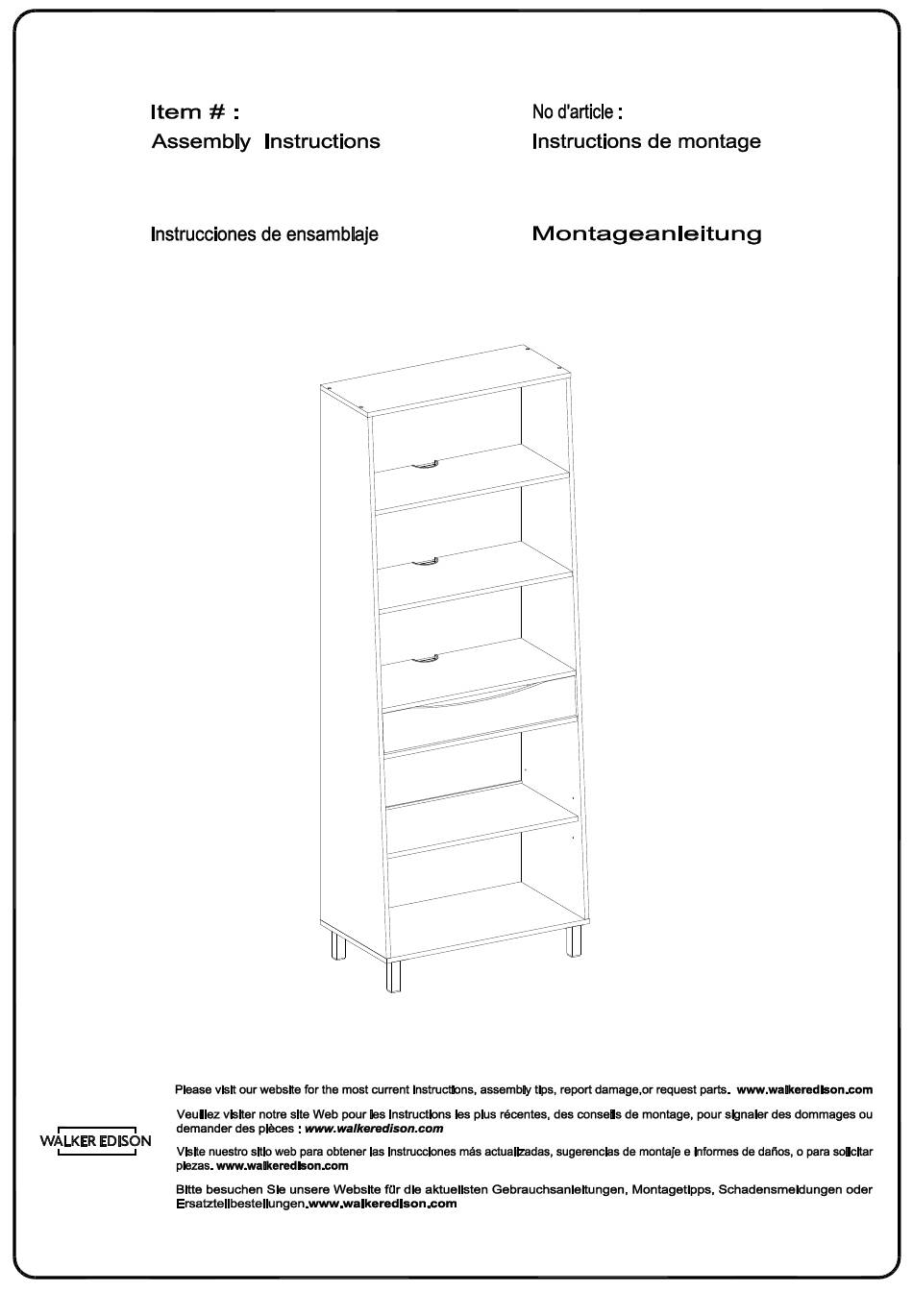

  • Seite 1 RYDH8G RYDH8G Ítem N.°: Artikel# : RYDH8G RYDH8G Revised 07/03/2022 (I) Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 1 页...
  • Seite 2 A Phillips head screwdriver is required for the assembly of this product . VII. Power tools should not be used to assemble this product. VIII. Drill may be needed for securing product to wall. (EN) Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 2 页...
  • Seite 3 Des outils électriques ne doivent pas être utilisés pour monter ce produit. VII. Une perceuse peut être nécessaire pour fixer le produit au mur. VIII. (FR) Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 3 页...
  • Seite 4 No se deberán usar herramientas eléctricas en el ensamblaje de este producto. VII. Es probable que se necesite un taladro para asegurar el producto a la pared. VIII. (ESP) Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 4 页...

  • Seite 5: Allgemeine Montagerichtlinien

    Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. VII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. VIII. (DE) Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 5 页...

  • Seite 6: Lista De Piezas

    Lista de piezas Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 6 页...

  • Seite 7: Liste Des Pièces

    Cerradura de leva Zylindermutter Sticker Ø30mm Autocollant Pegatina Aufkleber Screw Ø6x50mm Tornillo Schraube Bolt M6x12mm Boulon Perno Bolzen Hex key Clé hexagonale Llave hexagonal Inbusschlüssel Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 7 页...
  • Seite 8 Ø4x25mm Tornillo Schraube Plastic strap Sangle en plastique Correa plástica Kunststoffband Écrou Tuerca Mutter Glue tube Tube de colle Tubo de pegamento Kleber in Tube Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 8 页...
  • Seite 9 Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 9 页...
  • Seite 10 Inserte la clavija de madera (A) en la parte (2,3,4,5) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in das Teil (2,3,4,5) gemäß der Abbildung ein. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.10 © 第 10 页...
  • Seite 11 Stecken Sie den Holzdübel (A) in das Teil (7,8) ein, dann befestigen Sie die Nockenschraube (C) ins Teil (7,8) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.11 ©...
  • Seite 12 Schritte. Ziehen Sie den Schlittenläufer ganz nach vorne, dann drücken Sie den Plastik-Entriegelungshebel der Schubladenschiene nach oben und ziehen Sie den Schlittenläufer vollständig heraus. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.12 © 第 12 页...
  • Seite 13 Philips según el diagrama. (DE) Befestigen Sie den Schubladenschieber (V) an das Teil (7,8) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (U) gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.13 © 第 13 页...
  • Seite 14 Philips según el diagrama. (DE) Befestigen Sie den Schubladenschieber (V) an das Teil (14,15) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (U) gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.14 © 第 14 页...
  • Seite 15 Befestigen Sie das Teil (2,3,4,5) an das Teil (7), und sichern Sie dann das Teil (2,3,4,5) an das Teil (7) mit der Zylindermutter (D) durch den Kopfschraubendreher von Philips gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.15 © 第 15 页...
  • Seite 16 Placez la pièce (10,13) conformément au schéma. (ESP) Ponga la parte (10,13) según el diagrama. (DE) Setzen Sie das Teil (10,13) gemäß der Abbildung ein. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.16 © 第 16 页...
  • Seite 17 Befestigen Sie das Teil (8) an das Teil (2,3,4,5), und befestigen Sie das Teil (8) an das Teil (2,3,4,5) mit der Zylindermutter (D) durch den Sechskantschlüssel (J) gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.17 ©...
  • Seite 18 Placez la pièce (10) conformément au schéma. (ESP) Ponga la parte (10) según el diagrama. (DE) Setzen Sie das Teil (10) gemäß der Abbildung ein. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.18 © 第 18 页...
  • Seite 19 Use el tornillo (G) para fijar la parte (1) a la parte (7,8) con la llave hexagonal (J) según el diagrama. (DE) Befestigen Sie das Teil (1) an das Teil (7,8) mit der Schraube (G) durch den Sechskantschlüssel (J) gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.19 © 第 19 页...
  • Seite 20 Placez la pièce (10,11,12) conformément au schéma. (ESP) Ponga la parte (10,11,12) según el diagrama. (DE) Setzen Sie das Teil (10,11,12) gemäß der Abbildung ein. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.20 © 第 20 页...
  • Seite 21 Use el tornillo (G) para fijar la parte (6) a la parte (7,8) con la llave hexagonal (J) según el diagrama. (DE) Befestigen Sie das Teil (6) an das Teil (7,8) mit der Schraube (G) durch den Sechskantschlüssel (J) gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.21 © 第 21 页...
  • Seite 22 Use el perno (H) para fijar la parte (20) a la parte (6) con la llave hexagonal (J) según el diagrama. (DE) Befestigen Sie das Teil (20) an das Teil (6) mit dem Bolzen (H) durch den Sechskantschlüssel (J) gemäß der Abbildung . Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.22 © 第 22 页...
  • Seite 23 Use el tornillo (L) para fijar la cuña de plástico (M) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (M) mit der Schraube (L) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.23 © 第 23 页...
  • Seite 24 Philips como se muestra en el diagrama. (DE) Befestigen Sie das Kunststoffband (R) in das Teil (1) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (P) gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.24 © 第 24 页...
  • Seite 25 Philips según el diagrama. (DE) Befestigen Sie das Teil (14,15) an das Teil (16) mit der Schraube (K) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.25 © 第 25 页...
  • Seite 26 Placez la pièce (18) conformément au schéma. (ESP) Ponga la parte (18) según el diagrama. (DE) Setzen Sie das Teil (18) gemäß der Abbildung ein. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.26 © 第 26 页...
  • Seite 27 Stecken Sie den Holzdübel (B) in das Teil (17) ein, dann befestigen Sie die Nockenschraube (C) an das Teil (19) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.27 ©...
  • Seite 28 Befestigen Sie das Teil (17) in das Teil (16), und befestigen Sie dann das Teil (17) an das Teil (16) mit der Schraube (K) durch den Kopfschraubendreher von Philips gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.28 ©...
  • Seite 29 Befestigen Sie das Teil (19) an das Teil (14,15,17), und befestigen Sie das Teil (19) an das Teil (14,15,17) mit der Zylindermutter (E) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.29 © 第 29 页...
  • Seite 30 Coloque la pegatina (F) que cubre los agujeros según el diagrama . (DE) Platzieren Sie den Aufkleber (F) auf die Bohrungen gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.30 © 第 30 页...
  • Seite 31 Regal nicht verkanten. Setzen Sie das Teil (9) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das verstellbare Regal (9) und legen Sie es auf die Regalstützstifte. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.31 ©...
  • Seite 32 Sie den Plastik-Entriegelungshebel. Ziehen Sie die Schubladenlasche aus der Schubladenschiene heraus und bauen Sie die Schublade wieder zusammen, bis sie reibungslos einrastet. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.32 © 第 32 页...
  • Seite 33 Befestigen Sie das Kunststoffband (R) und der Mutter (S) an der Wand mit der Schraube (Q) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.33 © 第 33 页...

  • Seite 34: Final Assembly
