PowerController

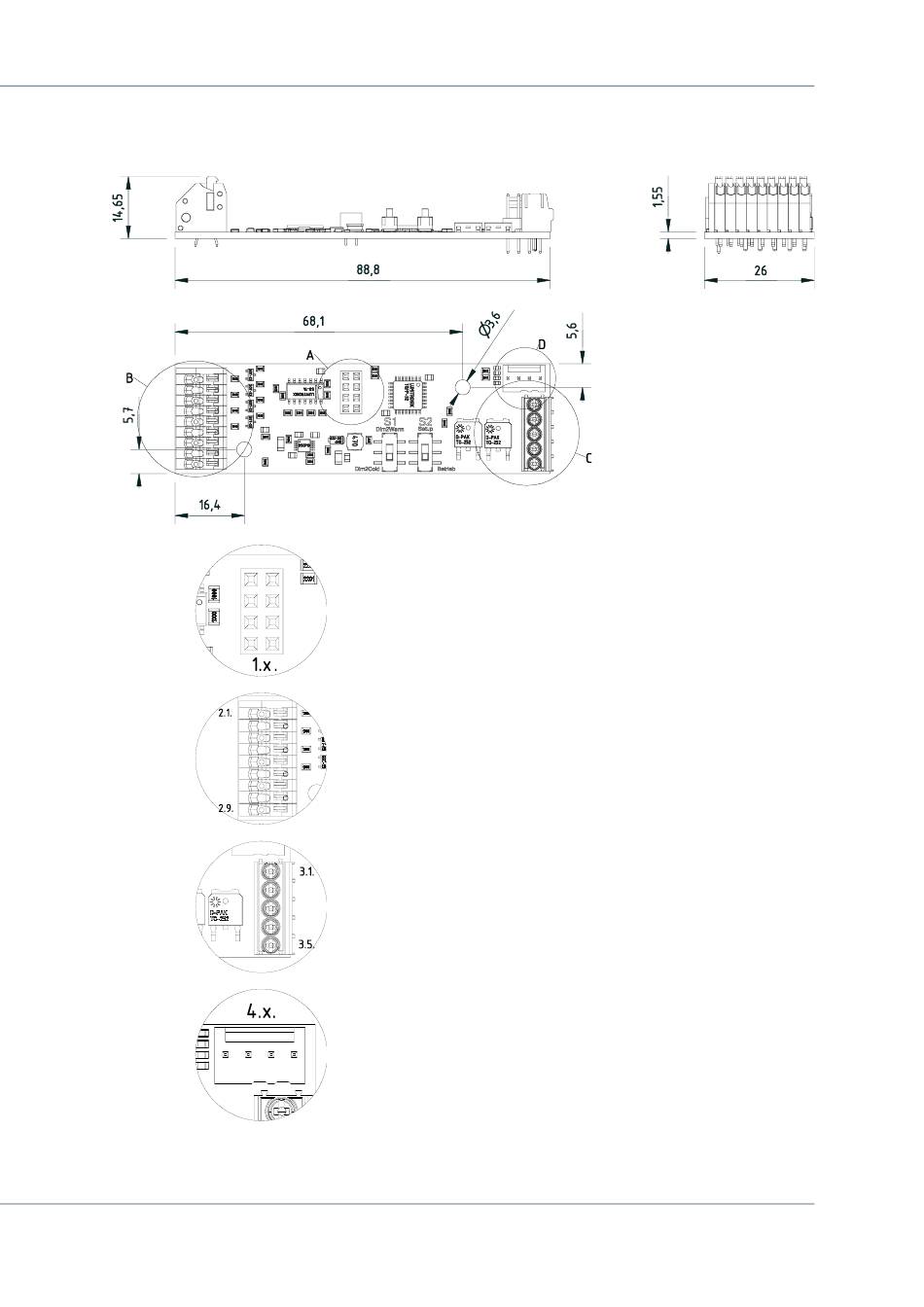

ZEICHNUNG
Detail A
Detail B
Detail C
Detail D
®
LUMITRONIX
LED-Technik GmbH
Datenblatt, Februar 2020, Rev.7
1.x Erweiterungsanschluss
2.1. Steuereingang: Taster (Dimmung)
2.2. Steuereingang: 0 -10 V / 1 – 10 V / Potentiometer (Dimmung)
2.3. GND (Dimmung)
2.4. Steuereingang: Taster (Farbtemperatur)
2.5. Steuereingang: 0 -10 V / 1 – 10 V / Potentiometer (Farbtemperatur)
2.6. GND (Farbtemperatur)
2.7. VCC (Bewegungsmelder)
2.8. Signal (Bewegungsmelder)
2.9. GND (Bewegungsmelder
3.1. Ausgang: Kaltweiß
3.2. Ausgang: Warmweiß
3.3. Ausgang: VCC
3.4. Eingang: VCC
3.5. Eingang: GND
4.x. Eingang: Helligkeitssensor
4
