Inhaltszusammenfassung für lumitronix PowerController 51161

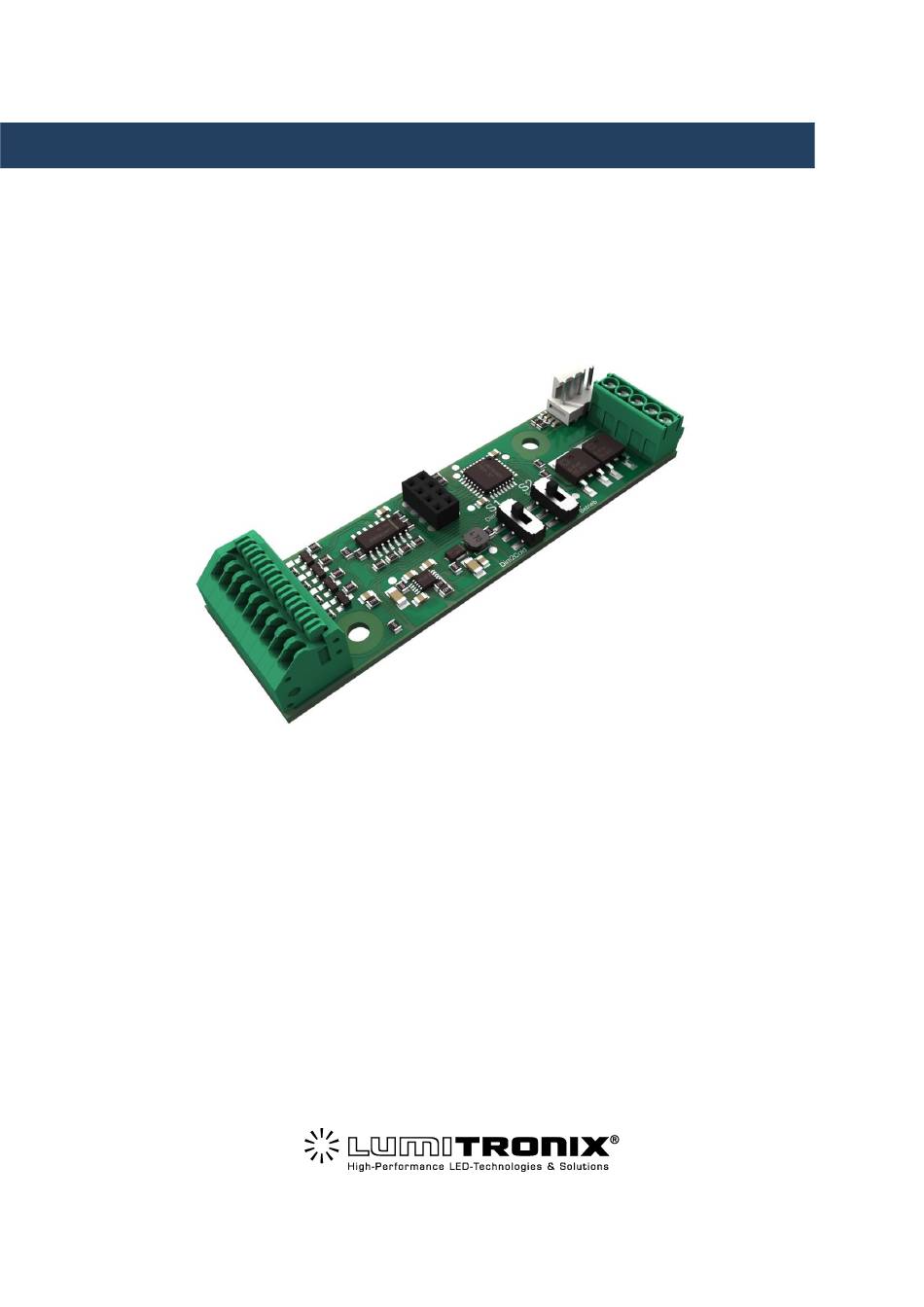

- Seite 1 DATENBLATT PowerController...
- Seite 2 • Ideal zur Steuerung aller Arten von Leuchten mit Tunable White LED-Modulen, z. B.: Deckenleuchten Industrieleuchten Stehleuchten Wandleuchten Pendelleuchten ® • Hervorragend zur Steuerung von folgenden LUMITRONIX Tunable White Produkten: LumiFlex SlimFlex BackMatrix SmartArray 24V ® LUMITRONIX LED-Technik GmbH Datenblatt, Februar 2020, Rev.7...
-
Seite 3: Technische Daten
PowerController TECHNISCHE DATEN LUMITRONIX Artikelnummer 51161 Artikel Bezeichnung PowerController Klassifizierung Professional Elektrische Daten (Eingang) Betriebsart Konstantspannung Spannung [V] 12 bis 30 Strom [mA] 5000 Leistungsaufnahme Betrieb [mW] Leistungsaufnahme Standby [mW] Leitungsquerschnitt [mm 0,2 bis 0,5 Elektrische Daten (Ausgang) Steuerungsart Spannung [V]... - Seite 4 2.6. GND (Farbtemperatur) 2.7. VCC (Bewegungsmelder) 2.8. Signal (Bewegungsmelder) 2.9. GND (Bewegungsmelder Detail C 3.1. Ausgang: Kaltweiß 3.2. Ausgang: Warmweiß 3.3. Ausgang: VCC 3.4. Eingang: VCC 3.5. Eingang: GND Detail D 4.x. Eingang: Helligkeitssensor ® LUMITRONIX LED-Technik GmbH Datenblatt, Februar 2020, Rev.7...
-
Seite 5: Anschluss
Steuerspannung dimmen wollen, verbinden Sie diese mit dem Steuereingang (Klemme 2.2.) und GND (Klemme 2.3.). Hinweis: Eine Kombination aus beliebig vielen Tastern sowie einem 1 – 10 V Dimmer pro Kanal (Dimmung und Farbtemperatur) ist möglich. ® LUMITRONIX LED-Technik GmbH Datenblatt, Februar 2020, Rev.7... -
Seite 6: Wählen Sie Mit Dem Am Steuereingang Angeschlossen
Stellen Sie den Schalter S2 auf die untere Position „Betrieb“ und starten Sie den PowerController neu. Das Modul wird die eingestellte minimale Farbtemperatur dauerhaft speichern. Anschließend wird die Farbtemperatur angefahren, welche sich durch die eingestellte minimale Farbtemperatur und die aktuelle Dimmstufe ergibt. ® LUMITRONIX LED-Technik GmbH Datenblatt, Februar 2020, Rev.7... -
Seite 7: Erweiterungen
PowerController ERWEITERUNGEN Über den verbauten Anschluss auf dem Modul kann jeweils eine Erweiterung eingebaut werden. ® Verwenden Sie hierfür bitte ausschließlich von LUMITRONIX spezifizierte Erweiterungen, um einen Fehlerfreien Betrieb zu gewährleisten. DIMMCHARAKTERISTIK (Dim2Warm) 100% Helligkeit ® LUMITRONIX LED-Technik GmbH Datenblatt, Februar 2020, Rev.7... -
Seite 8: Sicherheitshinweise
• Die Installation von LED-Controllern (mit Netzgerät) darf nur unter Beachtung aller gültigen Vorschriften und Normen durch eine zugelassene Elektrofachkraft erfolgen. BEI FRAGEN HELFEN WIR IHNEN GERNE WEITER ® LUMITRONIX ist Ihr Partner in Sachen Leuchtdioden, LED-Produkte und Licht-Vermessung ® LUMITRONIX LED-Technik GmbH LED Shop: http://www.leds.de...
