6.5. Komponentenübersicht
1 Edelstahl-Wärmetauscher
2 Luft-/Gas-Verteiler
3 Gebläse
4 Pumpe
5 Hydroblock Vorlauf
6 Gasventil
7 Messwertgeber für Wasserdruck
8 NTC-Sensor für Durchfluss (Heizkreis) – Tauchausführung
9 NTC-Sensor für Rückfluss (Heizkreis) – Oberfläche
10 Brauchwasser-Umlaufturbine
11 Mischer für Luft/Gas
12 Zündttrafo
13 Zündelektroden
14 Ionisierungselektrode
15 NTC-Sensor für Abgastemperatur
16 Hydroblock Rücklauf
17 Manueller Entlüfter
18 Abgasanschluss Vertikaladapter Ø80/125
19 Ausdehnungsgefäß (10 Liter)
20 Siphon
21 Plattenwärmetauscher
22 Wärmeabschaltung 160°C

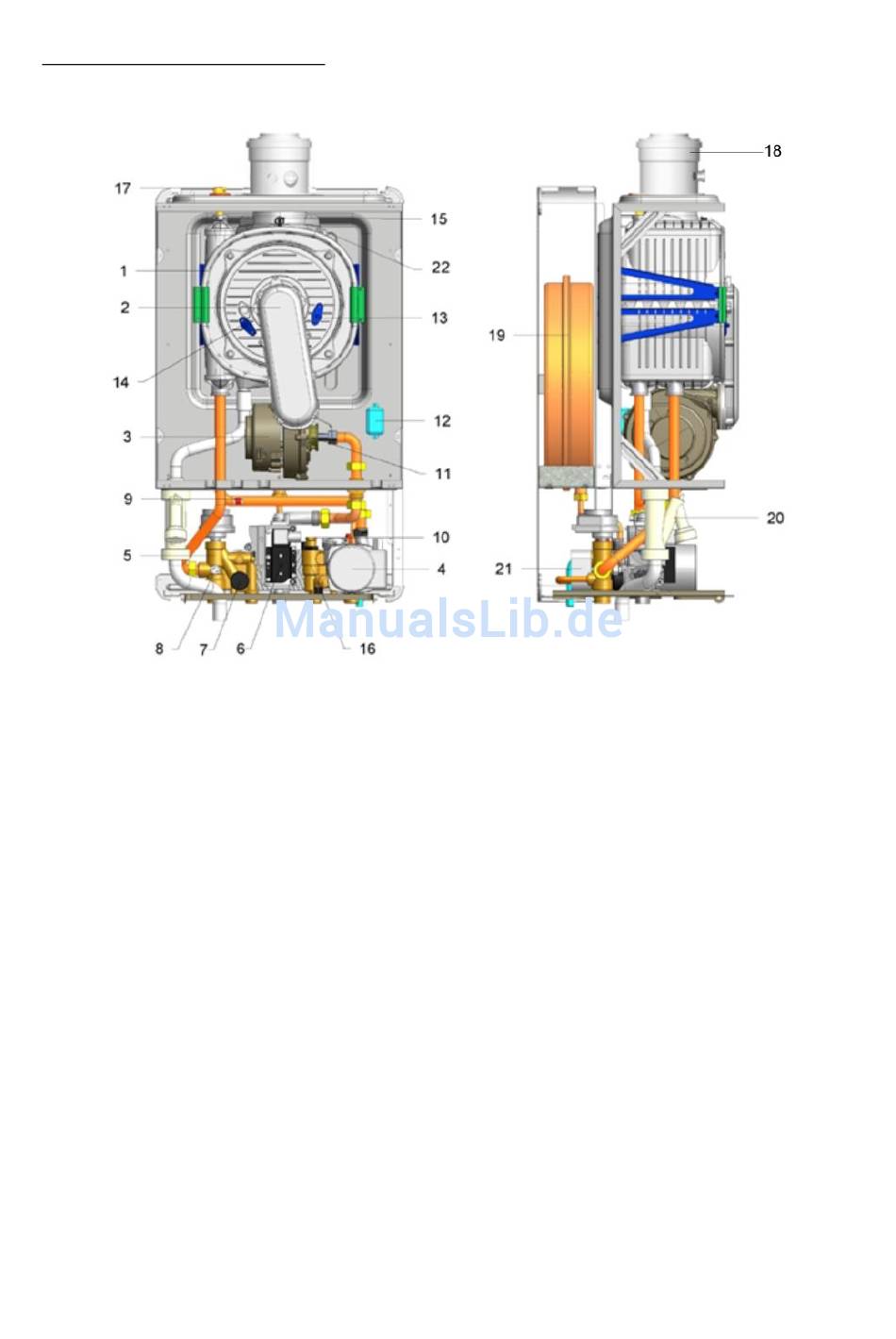

Abb 2
