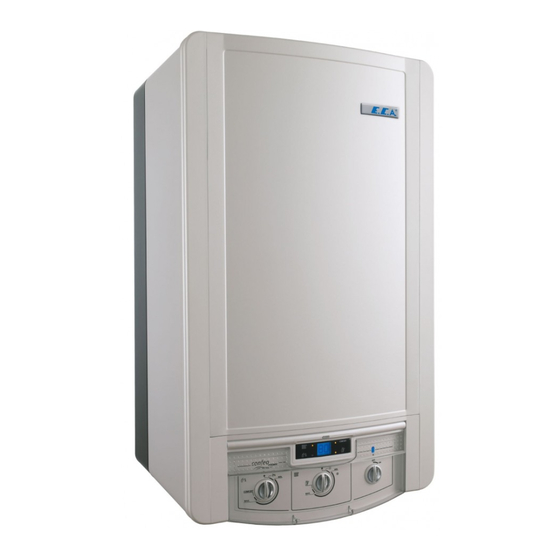

E.C.A. Confeo Premix CP 30 HM Betriebsanleitung
Confeo premix serie
Vorschau ausblenden
Andere Handbücher für Confeo Premix CP 30 HM:
- Montage- und bedienungsanleitung (36 Seiten)
Verwandte Anleitungen für E.C.A. Confeo Premix CP 30 HM
Inhaltszusammenfassung für E.C.A. Confeo Premix CP 30 HM
-
Seite 1: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. VORWORT 2. Normen und Vorschriften 3. GARANTIE UND SERVICE 4. Definition der Symbole 5. Sicherheitshinweise 5.1. Allgemeine Sicherheitshinweise 5.2. Gasart und Umstellung der Gasart 6. Produkt 6.1. Allgemeine Informationen 6.2. Brauchwasser : Komfortbetrieb und Normalbetrieb 6.3. Sicherheitssysteme 6.4. Geräteverpackung 6.5. -
Seite 2: Vorwort
1. VORWORT Die Gas-Brennwertkessel der Confeo Premix-Reihe wurden für eine bequeme, sichere und energiesparende Beheizung und Brauchwasserbereitung entwickelt. Die Geräte sind für raumluftabhängigen und raumluftunabhängigen Betrieb mit Erdgas oder Flüssiggas (Propangas) geeignet. Dieses Handbuch enthält Montagevorschriften und die Bedienungsanleitung für den Benutzer. Bitte lesen Sie diese Anweisungen sorgfältig, um einen zuverlässigen und sparsamen Betrieb des Gerätes zu gewährleisten. -
Seite 3: Garantie Und Service
3. GARANTIE UND SERVICE Voraussetzung für Anerkennung eventueller Garantieansprüche wegen Material oder Fertigungsfehlern ist die Beachtung aller in diesem Handbuch angegebenen Anweisungen und Sicherheitsmaßnahmen. Die Installation, Servicetätigkeiten und die allgemeine Wartung darf nur von einem anerkannten Fachmann unter Einhaltung der geltenden Normen und Vorschriften durchgeführt werden. -
Seite 4: Sicherheitshinweise
5. SICHERHEITSHINWEISE 5.1. Allgemeine Sicherheitshinweise Tritt Gasgeruch auf sind folgende Schritte erforderlich: Die Absperreinrichtungen am Gaszähler oder die Hauptabsperreinrichtung im Keller / im Hausanschlussraum sind sofort zu schließen. Es sind sofort alle Flammen zu löschen. Öffnen Sie sofort alle Fenster und Türen. ... -
Seite 5: Produkt
6. PRODUKT 6.1. Allgemeine Informationen Die Gas-Brennwertkessel der Confeo Premix-Reihe wurden für eine bequeme, sichere und energiesparende Beheizung und Brauchwasserbereitung entwickelt. Die Geräte sind für raumluftabhängigen und raumluftunabhängigen Betrieb mit Erdgas oder Flüssiggas (Propangas) geeignet. Die Hauptplatine überwacht sämtliche Funktionen und die Betriebssicherheit des Brennwertkessels. Sie steuert Gasventil, Gebläse, Pumpe und das Dreiwegeventil. -
Seite 6: Geräteverpackung
Blockierschutz für Pumpe und Dreiwegeventil Der Blockierschutz verhindert ein mögliches Blockieren der Pumpe bei Stillstand für einen längeren Zeitraum. Wenn die Pumpe mindestens 24 Stunden lang nicht aktiv war schaltet sie sich automatisch für wenige Sekunden ein und verhindert so wirkungsvoll ein Festsetzen. Das gleiche Prinzip gilt für das Dreiwegeventil. - Seite 7 Abb 1 Die erforderliche Wandschiene zur Montage des Kessels an der Wand liegt im oberen Styroporteil der Kesselverpackung.
-
Seite 8: Komponentenübersicht
6.5. Komponentenübersicht Abb 2 Edelstahl-Wärmetauscher Luft-/Gas-Verteiler Gebläse Pumpe Hydroblock Vorlauf Gasventil Messwertgeber für Wasserdruck NTC-Sensor für Durchfluss (Heizkreis) – Tauchausführung NTC-Sensor für Rückfluss (Heizkreis) – Oberfläche 10 Brauchwasser-Umlaufturbine 11 Mischer für Luft/Gas 12 Zündttrafo 13 Zündelektroden 14 Ionisierungselektrode 15 NTC-Sensor für Abgastemperatur 16 Hydroblock Rücklauf 17 Manueller Entlüfter 18 Abgasanschluss Vertikaladapter Ø80/125... -
Seite 9: Produktbezeichnung
6.6. Produktbezeichnung Tabelle 1 Bezeichnung Beschreibung CP 24 HM Confeo Premix Gas-Brennwertkessel (Kombitherme) -24 kW Heizleistung -26 kW Brauchwasserleistung CP 30 HM Confeo Premix Gas-Brennwertkessel (Kombitherme) -30 kW Heizleistung -31 kW Brauchwasserleistung CP24 HCH Confeo Premix Gas Brennwertkessel (Heizgerät) 24 KW Heizleistung CP 30 HCH Confeo Premix Gas Brennwertkessel (Heizgerät) -30 kW Heizleistung... - Seite 10 Brauchw. max. aufgen. Belastung 2,41 2,96 Gasverbrauch* 0,72 0,89 Erdgas E (Maximallast) 2,80 3,44 Erdgas E (Minimallast) 0,84 1,03 Erdgas LL (Maximallast) kg/h 1,78 2,19 Erdgas LL (Minimallast) kg/h 0,64 0,78 Flüssiggas (Maximallast) Flüssiggas (Minimallast) mbar Gasversorgungsdruck mbar Erdgas Flüssiggas ltr/min Brauchwasser 12 (t=31...
-
Seite 11: Montage
7.Montage 7.1. Wahl des Aufstellortes Der Brennwertkessel muss gemäß den Vorschriften und geltenden Normen montiert werden. Zusätzlich müssen die Abstände von der Decke und von seitlichen Wänden wie in Abb. 4 dargestellt eingehalten werden um Service, Wartung und Bedienung zu vereinfachen. Abb. -
Seite 12: Installation
oder Reinigungsmitteln enthalten. Solche Stoffe können die Gasbrennwert-Therme auf Dauer Schädigen. Vor Inbetriebnahme ist mit der zuständigen Behörde zu klären ob ein Neutralisator für das Kondenswasser nötig ist. 7.2. Installation Die Montage / Verlegung der Gasleitung sowie der gasseitige Anschluß darf nur von anerkanntem Fachpersonal durchgeführt werden. -
Seite 13: Gerätebefestigung
7.3. Gerätebefestigung Bohrmaße Confeo Premix mit Armaturenkonsole -Aufputz- Gerätemaße: h= 750 mm b=500 mm... - Seite 14 Abb 6 Abb. 5 Zuerst muss die Einbauposition der Gasbrennwert-Therme bestimmt werden. Dabei sollten die Abstände zur Luft-Abgasführung und die seitlichen Abstände zu Wänden und zur Decke beachtet werden, damit zum späteren Zeitpunkt keine Behinderungen, bei Wartungs- oder Servicearbeiten auftreten. Zur Befestigung der Gasbrennwert-Therme die beiliegende Befestigungsschiene mit entsprechenden Befestigungsmaterial befestigen.
-
Seite 15: Luft-Abgasführung
Kondenswasser: Den Siphon der Gasbrennwert-Therme mit einem Abfluss verbinden, hierzu sollte am besten ein Kunstoffrohr (HT-Rohr) verwendet werden. Der Siphon sollte vor Inbetriebnahme mit Wasser gefüllt werden, damit ein Austreten von Abgasen in den Aufstellraum, bei Erstinbetriebnahme, vermieden wird. Bei Betrieb der Gasbrennwert-Therme können bis zu 1,7 l Kondensat pro Stunde anfallen. Bei Anschluß... -
Seite 16: Elektroanschluß
Nähere Informationen über die Abgassysteme entnehmen Sie bitte der Montageanleitung für die Abgassysteme, die jedem Abgasbausatz beiliegt. 7.5.Elektroanschluss: Die Regel und Sicherheitseinrichtungen sind fertig verdrahtet. es muss lediglich noch der bauseitige Netzanschluß 230V / 50Hz hergestellt werden. Der Netzanschluß muß über eine Trennvorrichtung (z.B. -
Seite 17: Inbetriebnahme
8.Inbetriebnahme: Drehen Sie zunächst sämtliche Heizkörperventile auf. Überprüfen Sie die Einlass- und Auslassventile der Zentralheizung. Die Ventile müssen offen sein. Öffnen Sie den manuellen Entlüfter an der Oberseite des Brennwertkessels (Abb. 11). Verbinden Sie mit dem Schlauch der Fülleinheit (optional, Art.-Nr. 702008950) Heizkreis und Kaltwasserzulauf... - Seite 18 Öffnen Sie langsam die Einfüllhähne an beiden Seiten des Füllschlauchs um die Anlage zu befüllen. Drehen Sie den manuellen Entlüfter zu, wenn das Wasser herauszuspritzen beginnt . Füllen Sie weiter auf bis der Wasserdruck 1,5 – 2 bar erreicht und schließen dann die Einfüllhähne.
-
Seite 19: Bedienfeld
Funtionsprüfung Gerät auf Dichtheit prüfen Einwandfreie Montage des Abgaszubehörs prüfen Überzünden und regelmäßiges Flammenbild des Brenners kontrollieren Einstellwerte in Hinweisschild eintragen und am Gerät aufkleben Den Endkunden mit der Gerätebedienung vertraut machen und ihn auf die Notwendigkeit der Wartung hinweisen. -
Seite 20: Betrieb Des Heizkessels
LED für die Zentralheizung (links oben) LED für Brauchwasserwasser (links unten) LED für Betriebsart Komfort (rechts oben) LED für Betriebsart Service (rechts unten) Table 3 Standby-Modus: Wenn keine Heizungs- oder Brauchwasseranforderung besteht, zeigt die LCD- Anzeige die tatsächliche Wassertemperatur im Heizungskreislauf (Werkseinstellung) Heizbetrieb: Die Status-LED zeigt den Heizbetrieb an und die LCD-Anzeige zeigt die... -
Seite 21: Heizbetrieb
Schalten Sie den EIN/AUS – Schalter in die Stellung aus (Abb. 13b) um den Brennkessel abzuschalten. Alle LEDs und die LCD-Anzeige schalten sich ab. Abb. 13b 8.4. Heizbetrieb Durch Einstellung des Heizungs-Potentiometers (Abb. 14) kann zwischen Sommer-, Winter- und Servicebetrieb gewählt werden. Abb 12 8.5. -
Seite 22: Servicebetrieb
8.7. Servicebetrieb Der Servicebetrieb darf nur durch Fachpersonal verwendet werden. Der Servicebetrieb wird eingeschaltet, indem das Heizungs-Potentiometer vollständig im Uhrzeigersinn gedreht wird. Diese Funktion ist nur für Fachpersonal gedacht (nicht für Benutzer). Drehen Sie das Heizungs-Potentiometer vollständig im Uhrzeigersinn. Die Service-Stautus- LED leuchtet auf. -
Seite 23: Einstellung Brauchwassertemperatur
Comfort/Eco mode selection = Wahl Komfortbetrieb / Normalbetrieb DHW cancellation zone = Brauchwasser aus Abb. 15 8.9. Einstellung der Brauchwassertemperatur Stellen Sie mit dem Heizungs-Potentiometer eine gewünschte Wassertemperatur zwischen 35°C und 60°C ein. Der Sollwert der Wassertemperatur erscheint auf der LCD-Anzeige und der linke Punkt blinkt. -
Seite 24: Austausch Des Restriktors
Die Geräte werden eingestellt auf Erdgas E ausgeliefert. Zur Umstellung auf Erdgas LL ist lediglich der Restriktor zu tauschen und die Gasarmatur ist neu einzustellen. Der für die Umstellung auf Erdgas LL notwendige Restriktor befindet sich bei der Bedienungsanleitung. Auch diese Umstellung darf nur von Fachpersonal durchgeführt werden. -
Seite 25: Montage Des Bbc
Abb. 16 10.2. Montage des BCC Der BCC (Abb 17) ist ein Stecker, der einen programmierten Speicher besitzt. Der BCC wird verwendet, um die Parameter der Hauptplatine zu aktualisieren, wenn das Gerät auf eine andere Gasart umgestellt wird. Drehen Sie die 2 Schrauben an den Ecken des Bedienfeldes heraus. Klappen Sie das Bedienfeld nach unten. -
Seite 26: Einstellen Der Gasarmartur
Drücken Sie die Reset-Taste, um den Kopiervorgang zu starten. Der Code in der Anzeige wechselt auf „52“ und blinkt. Die Brenner –LED fängt an rot zu blinken. Warten Sie ca. 3 Sekunden. Drücken Sie erneut die Reset-Taste, um das System neu zu starten. Nach diesen Schritten führt die Hauptplatine eine Zurücksetzung durch und funktioniert dann mit den neuen Parametern vom BCC. - Seite 27 Überprüfen Sie die Werte erneut bei Maximal- und Minimalbetrieb, weil jede Einstellung eines Wertes auch die vorher eingestellten Werte verändert. Tabelle 5.1 Messwerte für Erdgas E & LL Erdgas E Erdgas LL Gerät Gebläsedrehzahl Gebläsedrehzahl CO2 (%) O2 (%) CO2 (%) O2 (%) (upm) (upm)
-
Seite 28: Typenschild
Abb. 18 WARNUNG: Der Druckregler für den Höchstdruck an der Gasarmatur muss versiegelt sein Nachdem die Gasarmatur eingestellt ist, klappen Sie das Bedienfeld wieder nach oben und befestigen es mit 2 Schrauben. Hängen Sie dann die Geräteverkleidung oben ein, drücken sie fest und fixieren sie mit den beiden von unten eingeschraubten Schrauben. -
Seite 29: Gasdichtigkeitsprüfung
10.5. Gasdichtigkeitsprüfung WARNUNG: Im Fall von Gas-Undichtigkeit besteht Brand oder Explosionsgefahr. Aus diesem Grund muß nach der Umstellung der Gasart vom Fachpersonal eine Gasdichtigkeitsprüfung durchgeführt werden. Überprüfen Sie alle Rohrverbindungen, innerhalb der Therme, mit geeigneten Testgeräten auf Dichtheit. Ziehen Sie die Verschraubung der Rohrverbindung im Fall einer Gas-Undichtigkeit nach. ... -
Seite 30: Liste Der Fehlercodes
Tabelle 6 Error/fault Liste der Fehlercodes Codes Temperaturen Abschaltung Abgas-Übertemperatur Abschaltung Kessel-Übertemperatur Kessel Übertemperatur Fehler Durchfluss Heizkreis (NTC) Fehler Abgassensor (NTC) Fehler Speicherfühler (NTC) (nor falls separater Speicher vorhanden) Fehler Temperaturfühler Heizungsrücklauf (NTC) Flammenüberwachung Kein Flammensignal Flamme erloschen Flammensimulation Stromversorgung Fehler der Stromversorgung Wasserdruck &... - Seite 31 Tabelle 7 Störung/Fehler und Ursache Lösung Fehlercode Kessel startet nicht bei Einschalten des EIN/AUS- - kein Strom -Stromanschlüsse überprüfen. Schalters in die EIN-Stellung (LCD leuchtet nicht) Übertemperatur Abgas -Ungenügender - Abgasanschlüsse prüfen. Verbrennungsgasabzug. - Wasserkreislauf prüfen -Ungenügender oder kein - Kugelhähne an Wasserdurchfluss.
- Seite 32 beobachtet werden, ohne dass - Wenn Störung immer noch ansteht, das Gasventil geöffnet ist Fachbetrieb konsultieren. Störung der Stromzufuhr Versorgungsspannung ist - System bleibt im Sperrzustand, bis die niedriger als 160 VAC. Versorgungsspannung wieder normalen Wert erreicht. - System bleibt im Sperrzustand, bis der Störung Wasserdruck - Betriebswasserdruck ist zu Wasserdruck wieder normalen Wert...
- Seite 33 6.8. Pumpencharakteristik Abb 10 ALLE RECHTE VORBEHALTEN Die Produktangaben unterliegen Änderungen ohne weitere Benachrichtigung.
