DE - Originalanleitung

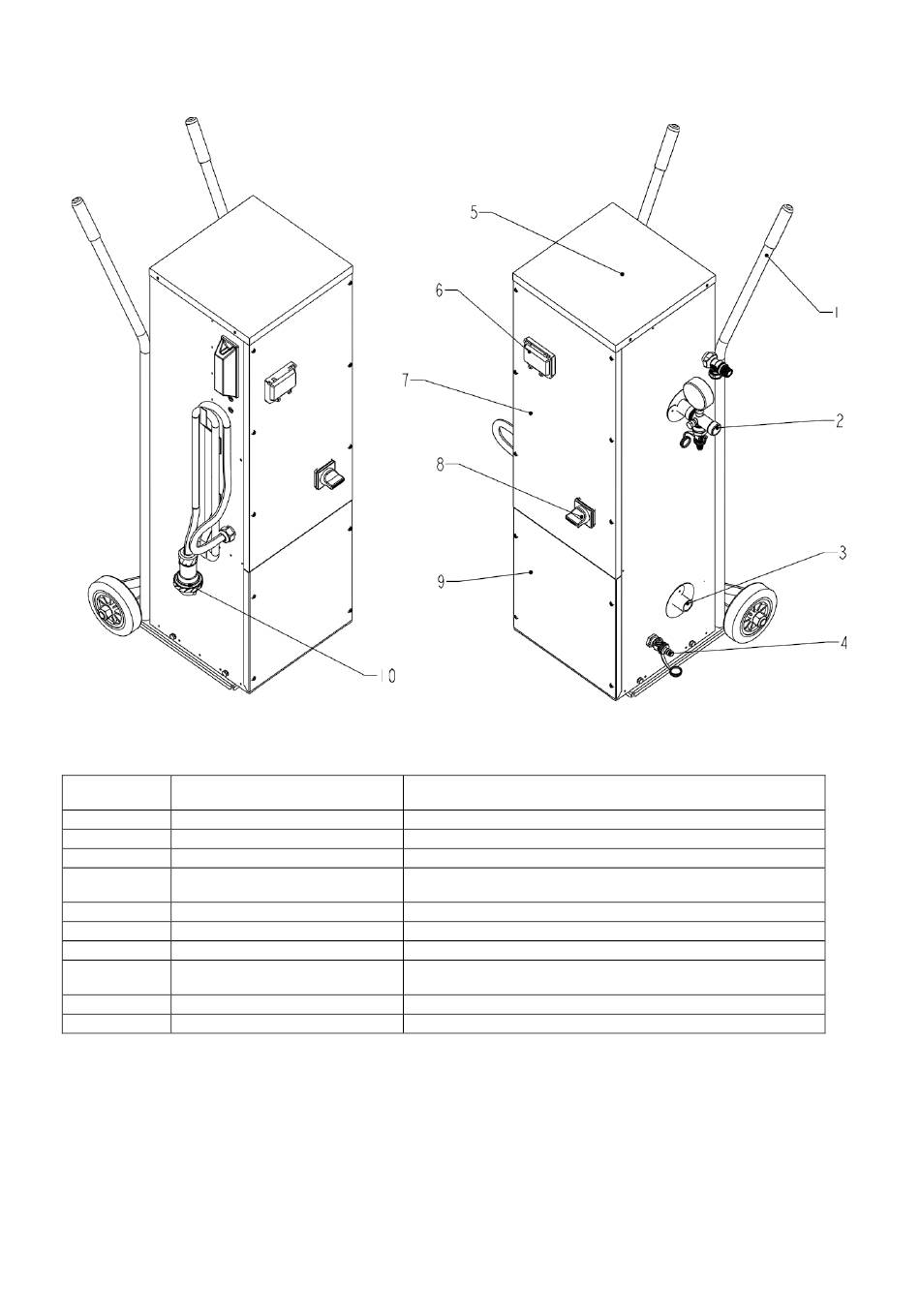

2.6 Bezeichnungen der Hauptkomponenten

Nachstehend sind die wichtigsten Bestandteile der Heizung aufgeführt.
Zeichnung Beschreibung
Ref
1 EPX Sackkarre
2 Rückgabehafen
3 Durchflussanschluss
4 Füllen Anschluss
5 EPX-Schrank-Deckel
6 EPX-Steuerung
7 EPX-Schrank Obere Tür
8 Elektrischer Isolator
9 EPX-Schrank Untere Tür
10 EPX Stromkabel
8

Funktion

Ermöglicht dem Benutzer den Transport des Heaters
Anschluss für die Rücklaufseite des Stromkreises
Anschluss für die Vorlaufseite des Stromkreises
Ermöglicht es dem Benutzer, das versiegelte System mit
Wasser zu füllen
Ermöglicht den Zugriff auf den Elementkopf
Die Steuerung und HMI für die EPX-Heizung
Ermöglicht den Zugang zum Elektrofach
Ermöglicht es dem Benutzer, das Gerät elektrisch zu
isolieren
Ermöglicht den Zugang zur Pumpe/zum Bodenfach
Versorgt das EPX-Gerät mit Strom
EPX Plus - Installations-, Betriebs- und Wartungshandbuch
