Keine Gewährleistung auf entstandene Schäden sowie auf Folgeschäden, die durch eine unsachgemäße
Montage entstanden sind. Aus rechtlichen Gründen nur für Dekozwecke verwenden.

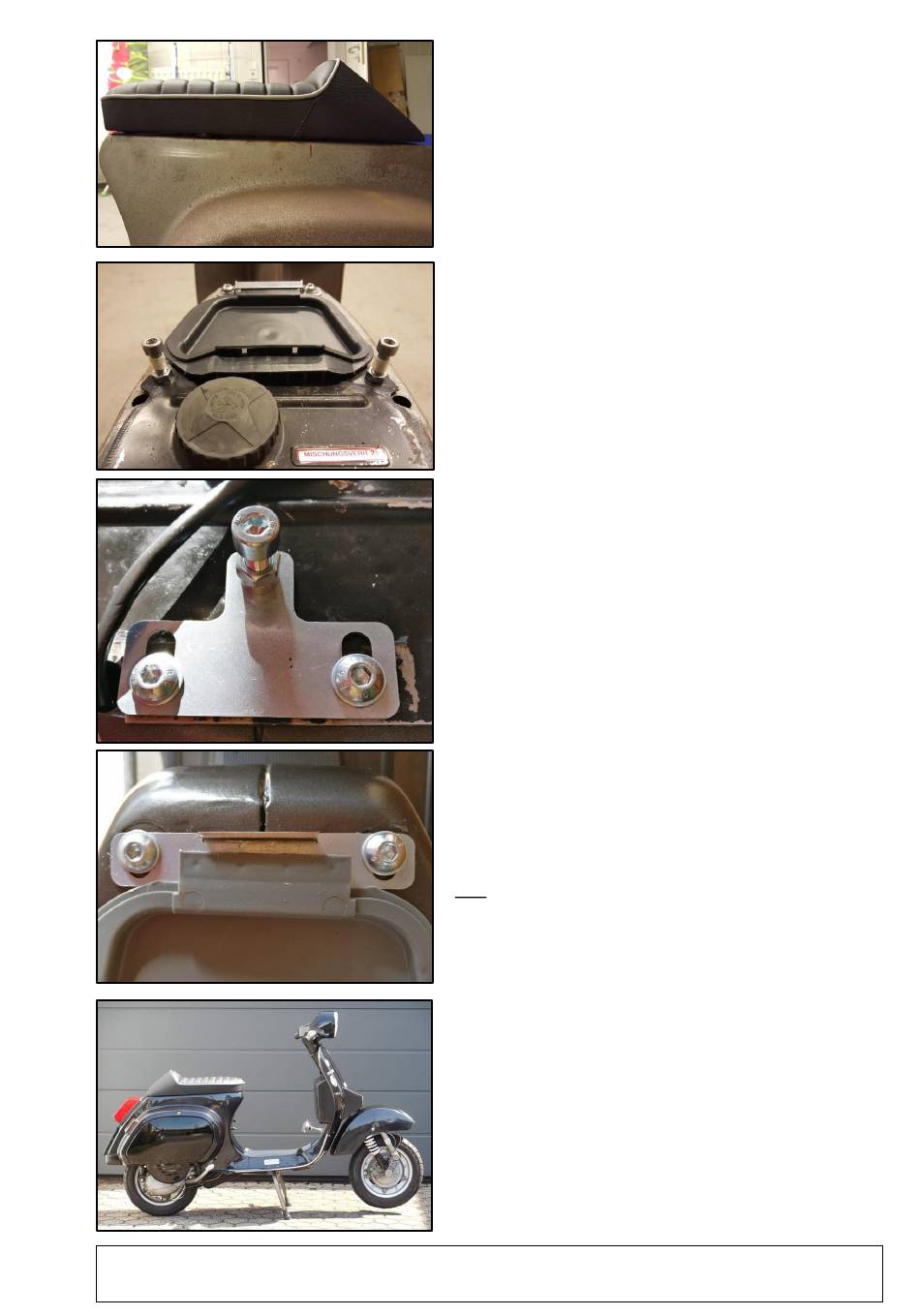

Schritt 4: Sitzbank testweise auf den Rahmen aufsetzen.
Der Luftspalt zum Rahmen sollte ca. 5 mm betragen.
Ggf. die Höhe der Sitzbank mit Hilfe der Gummipuffer
einstellen.
Schritt 5: Die beiden M8x40 Inbusschrauben zusammen
mit den Muttern und Unterlegscheiben einsetzen.
Kontermuttern leicht fixieren.
Schritt 6: Die M8x25 Inbusschraube zusammen mit der
Kontermutter in die Gewindehülse des links abgebildeten
Blechs einsetzen. Anschließend das Blech mit Hilfe der
Inbus Linsenschrauben an der Hinterseite des Tanks
befestigen.
Bank aufsetzen und nach hinten schieben. Anschließend
die Bank an der Spitze sowie am Heck anheben und das
eventuell vorhandene Vertikalspiel durch Verringern der
Schraubenhöhe minimieren. Die Höhe der Schrauben mit
den Kontermuttern fixieren.
Lässt sich die Bank nicht aufschieben, die Schrauben
weiter herausdrehen bis sich diese aufsetzen lässt.
Schritt 7: Das vordere Verriegelungsblech zusammen mit
den M8x20 Inbus Linsenschrauben und Unterlegscheiben
laut Bild links am Rahmen verschrauben.
Sitzbank auf das Befestigungssystem aufsetzen und nach
hinten schieben.
Sitzbank abschließen.
Tip: Höhe der Schrauben notieren (falls der Tank einmal
demontiert werden sollte).
Schritt 9: Nun das letzte Horizontalspiel der aufgesetzten
Bank durch Verschieben der beiden Rahmenwinkel
einstellen.
