Montageanleitung
Streamline Seats
Modell „Flow"
(Vespa PK)

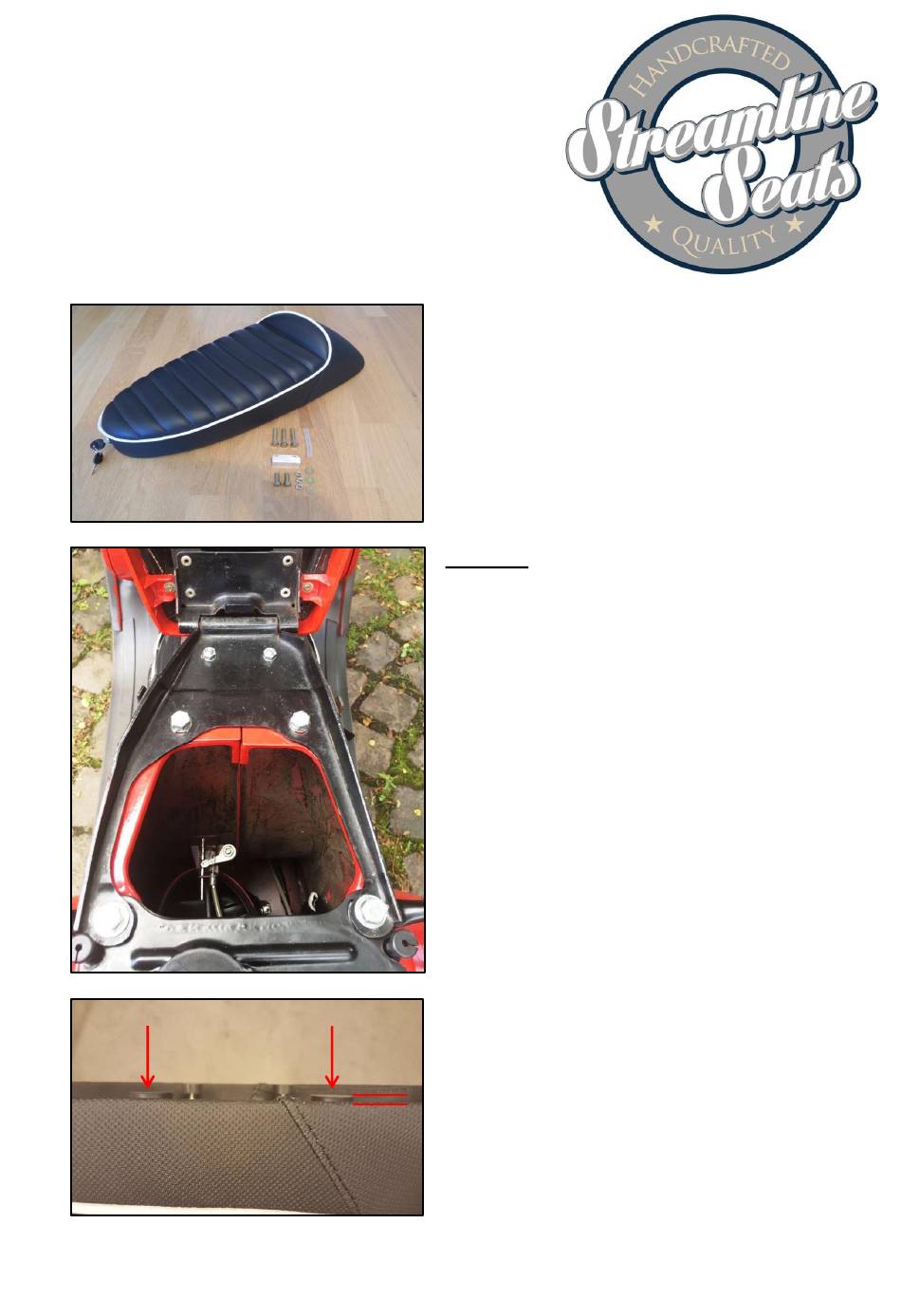

Lieferumfang
1 x bezogene Sitzbank mit Schloss
2 x Schlüssel
2 x Inbusschraube M8x40
1 x Inbusschraube M8x25
4 x Inbus-Linsenschraube M8x20
3 x Mutter M8
6 x Unterlegscheibe M8
2 x Verriegelungswinkel zur Befestigung am Rahmen
Montage
Schritt 1: Die Schrauben zur Befestigung der alten
Sitzbank lösen. Sitzbank entfernen.
Schritt 2: Die zwei Schrauben der Tankbefestigung bzw.
des Schlossbügels hinten entfernen.
Schritt 3: Höhe der vier Gummipuffer so einstellen, dass
diese ca. 2-3 mm über die Sitzbank hinausragen. Höhe
der Schrauben mit den Kontermuttern fixieren.
Werbung
Verwandte Anleitungen für Streamline Seats Flow
Inhaltszusammenfassung für Streamline Seats Flow
- Seite 1 Montageanleitung Streamline Seats Modell „Flow“ (Vespa PK) Lieferumfang 1 x bezogene Sitzbank mit Schloss 2 x Schlüssel 2 x Inbusschraube M8x40 1 x Inbusschraube M8x25 4 x Inbus-Linsenschraube M8x20 3 x Mutter M8 6 x Unterlegscheibe M8 2 x Verriegelungswinkel zur Befestigung am Rahmen...
- Seite 2 Schritt 4: Sitzbank testweise auf den Rahmen aufsetzen. Der Luftspalt zum Rahmen sollte ca. 5 mm betragen. Ggf. die Höhe der Sitzbank mit Hilfe der Gummipuffer einstellen. Schritt 5: Die beiden M8x40 Inbusschrauben zusammen mit den Muttern und Unterlegscheiben einsetzen. Kontermuttern leicht fixieren.
