Montageanleitung
Streamline Seats
Modell „Pace"
(Vespa Largeframe Oldie)
Lieferumfang
1 x bezogene Sitzbank mit Schloss
2 x Schlüssel
4 x Sechskantschraube M7x40
1 x Sechskantschraube M7x20
4 x Mutter M7
5 x Unterlegscheibe M7
1 x Verriegelungswinkel

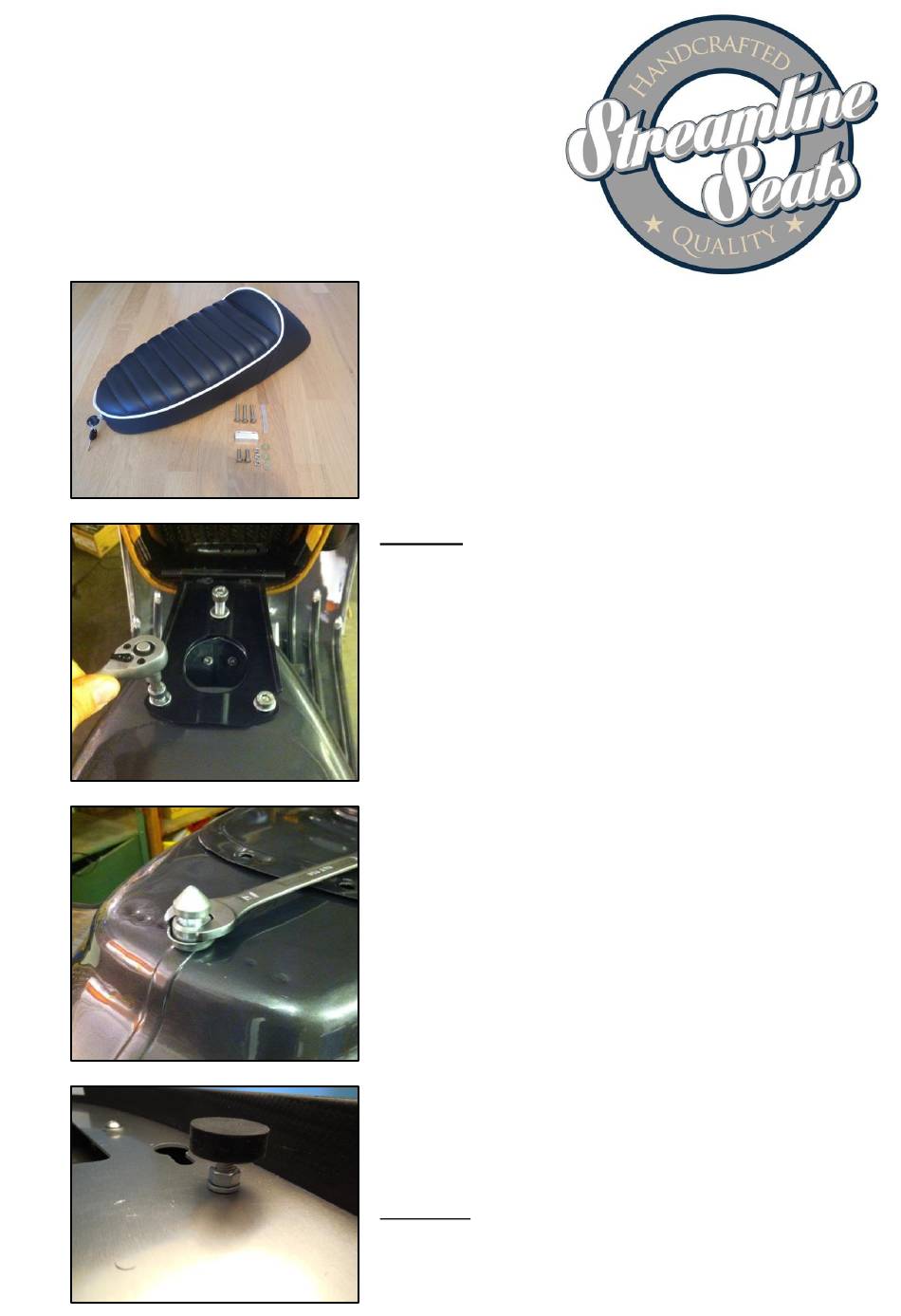

Montage
Schritt 1: Die vorderen Schrauben zur Befestigung der Sitzbank
und des Tanks lösen. Alte Sitzbank entfernen.
Schritt 2: Die beiden hinteren Schrauben zur Befestigung des
Tanks demontieren.
Schritt 3: Sitzbankzapfen entfernen.
Schritt 4: Sitzbank auf den Rahmen aufsetzen und die Höhe der
mittleren und hinteren Gummipuffer gleichmäßig so einstellen,
dass die Bank umlaufend minimal Luft zum Rahmen hat und
gerade sitzt.
Anschließend die Höhe der Gummipuffer mit Hilfe der
Kontermuttern fixieren.
Anmerkung: Die Höhe der beiden vorderen Puffer wird erst in
Schritt 7 eingestellt.
