F3
F3EV1001
2030033385
DE
Montage- und Betriebsanleitung
EN
Installation and operating instructions
FR
Notice de montage et de mise en service
ES
Instrucciones de montaje y servicio
IT
Istruzioni per il montaggio e l'uso
NL
Montage- en bedrijfsinstructies
PL
Instrukcja montażu i obsługi
SV
Monterings- och driftinstruktion
CS
Návod pro montáž a provoz
FI
Asennus- ja käyttöohje
RU
Инструкция по монтажу и вводу в
эксплуатацию
F3EV1002
2030033387
F3EV1003
2030033544
Válvula de tubo vertical con sistema
Elektronische staande kraan
Elektroniczna bateria ukośna
Elektronický stojánkový ventil
F3EV1005
2030039459
Elektronik-Standventil
Electronic pillar tap
Robinet électronique
electrónico
Rubinetto optoelettronico
Stående elektronisk ventil
Elektroninen pylväshana
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KWC F3EV1001
Inhaltszusammenfassung für KWC F3EV1001

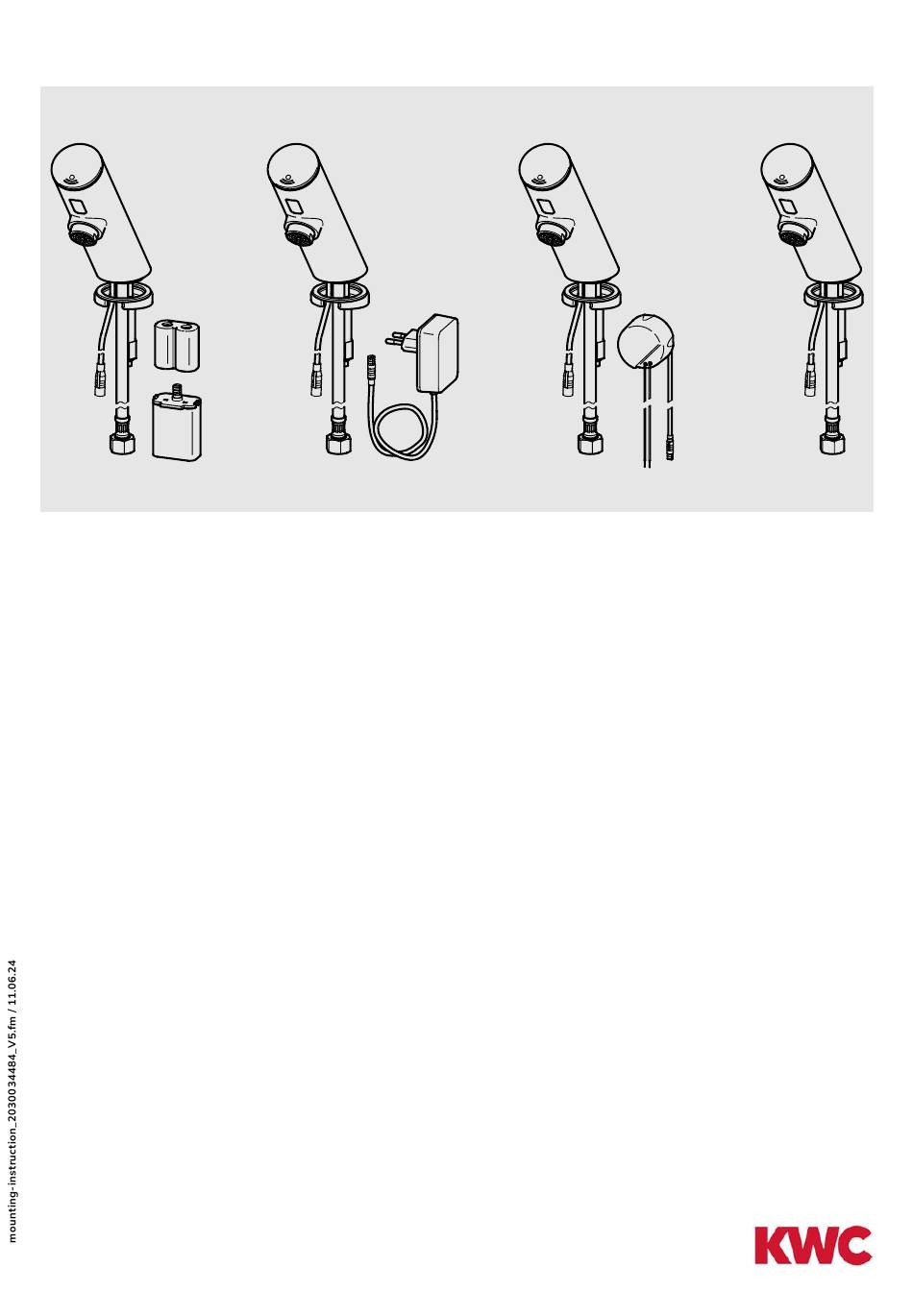

- Seite 1 F3EV1001 F3EV1002 F3EV1003 F3EV1005 2030033385 2030033387 2030033544 2030039459 Montage- und Betriebsanleitung Elektronik-Standventil Installation and operating instructions Electronic pillar tap Notice de montage et de mise en service Robinet électronique Instrucciones de montaje y servicio Válvula de tubo vertical con sistema electrónico...
