3.2.3

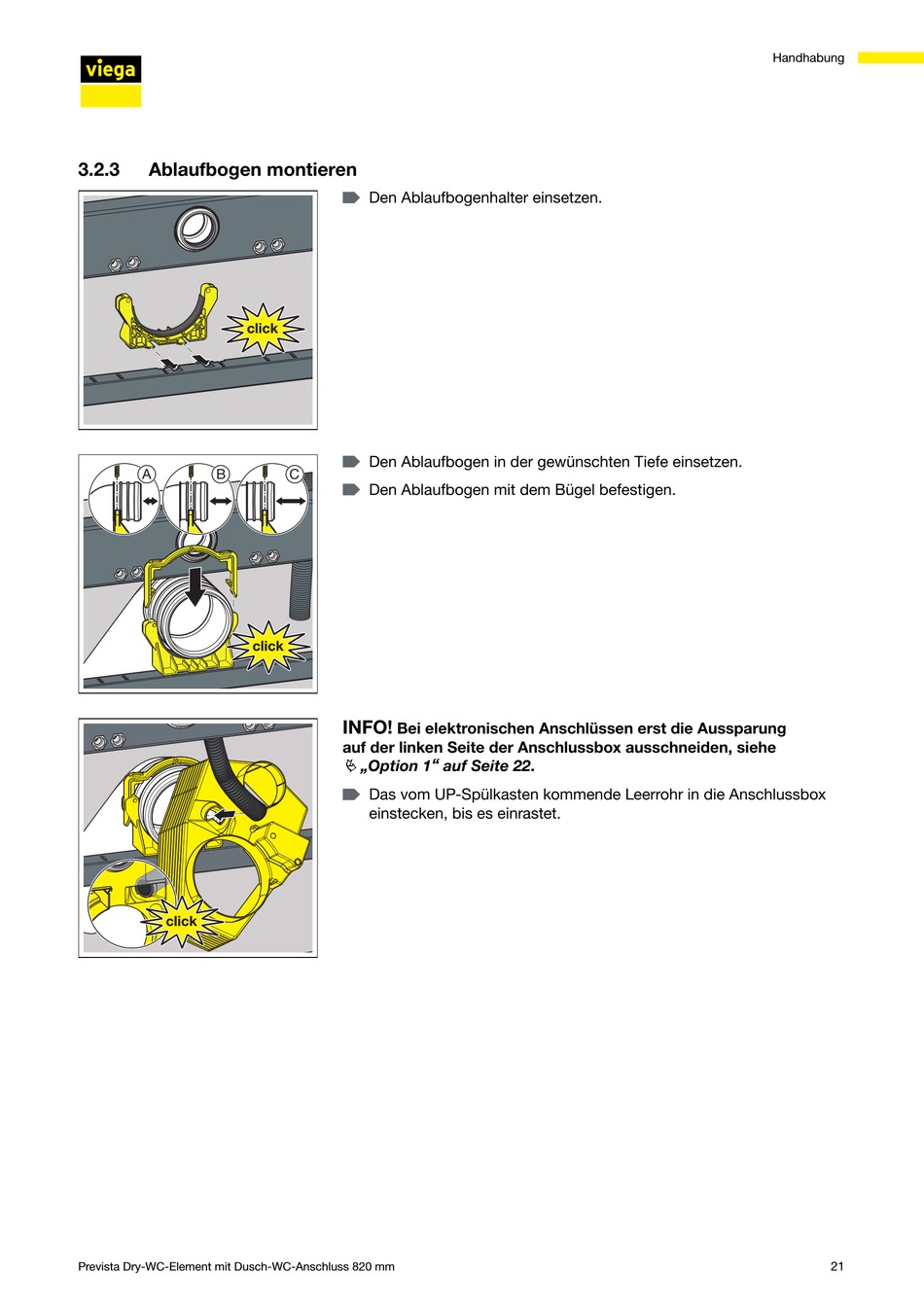

Ablaufbogen montieren
Prevista Dry-WC-Element mit Dusch-WC-Anschluss 820 mm
▶
Den Ablaufbogenhalter einsetzen.
▶
Den Ablaufbogen in der gewünschten Tiefe einsetzen.
▶
Den Ablaufbogen mit dem Bügel befestigen.
INFO!
Bei elektronischen Anschlüssen erst die Aussparung
auf der linken Seite der Anschlussbox ausschneiden, siehe
Ä „Option 1" auf Seite 22.
▶
Das vom UP-Spülkasten kommende Leerrohr in die Anschlussbox
einstecken, bis es einrastet.
Handhabung
21
