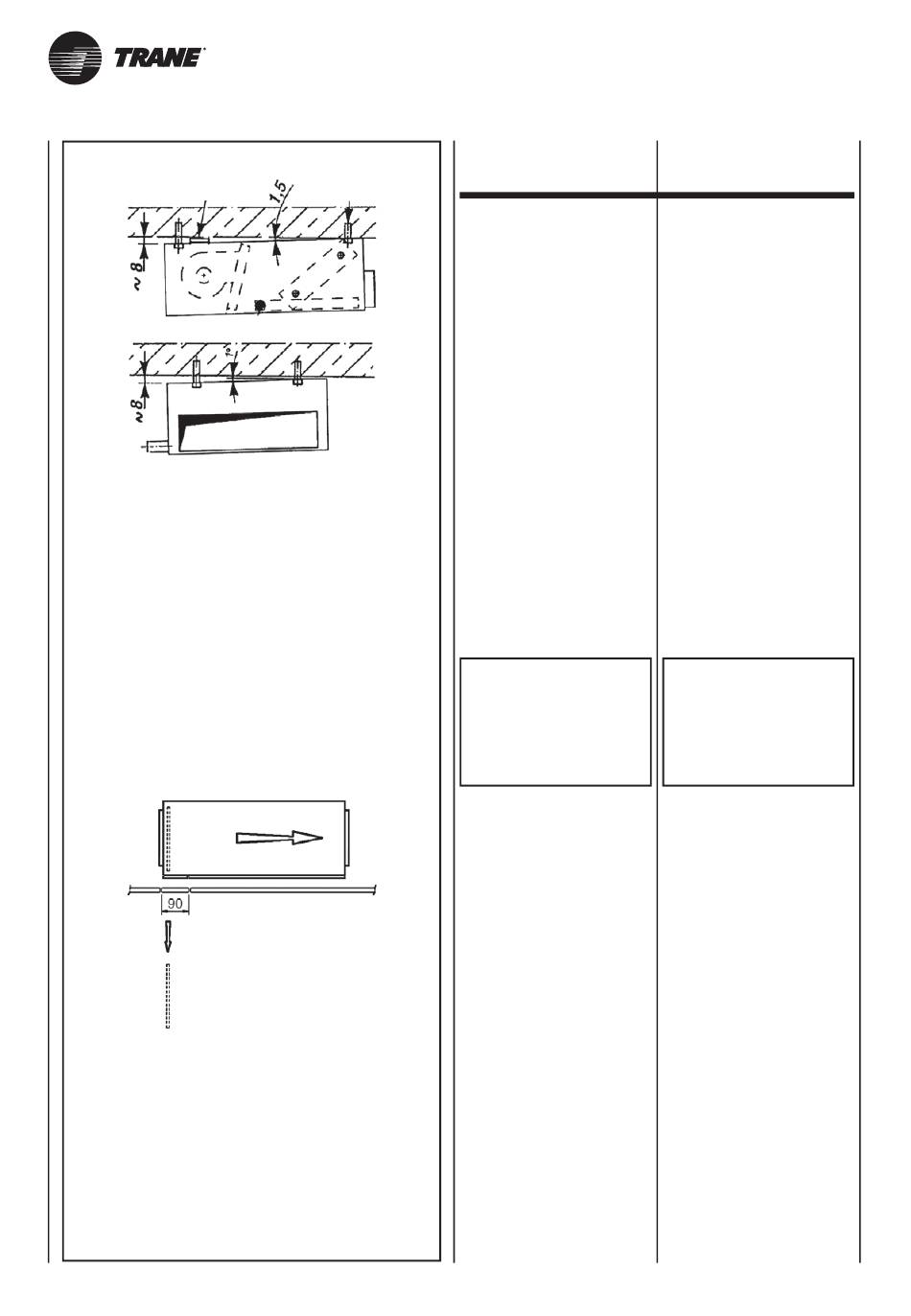

INSTALLAZIONE
MECCANICA
Il ventilconvettore è un apparecchio,
monoblocco, realizzato per essere
installato in posizione orizzontale
pensile in controsoffitto e collega-
to alla relativa canalizzazione del-
l'aria.
Fissare la struttura del ventilcon-
vettore al soffitto.
In corrispondenza delle asole rica-
vate sulla stessa posizionare 4 tas-
selli (viti consigliate M8).
Sollevare la macchina con l'aiuto
di un adeguato mezzo di solleva-
mento.
Nella controsoffittatura prevedere
la possibilità di accedere alla mac-
china per gli interventi di manuten-
zione.
Prevedere oltresì un pannellino, da
rimuovere con facilità, per consen-
tire l'estrazione e la pulizia del filtro.
ATTENZIONE!
INSTALLARE
L'APPARECCHIO SEMPRE
IN LEGGERA PENDENZA
8mm VERSO IL LATO
DI SCARICO CONDENSA.
MECHANICAL
INSTALLATION
The fan coil is a monobloc unit that
has to be suspended on the ceiling
and connected with the relative air
channel.
Fix the frame of the fan coil to the
ceiling.
Position the four anchors (M8 screws
are recommended) in correspondence
to the four slits in the frame.
WARNING!
ALWAYS INSTALL
THE UNIT
WITH A SLOPE
OF ABOUT 8mm TOWARDS
THE CONDENSATE
DRAIN SIDE.
Lift the appliance with an adeguate
lifting device.
Remember to install the unit in a
way to have the possibility to service
the unit.
Provide for a panel which can be
removed easily in order to clean
the filter.
UNT-SVX039A-XX
