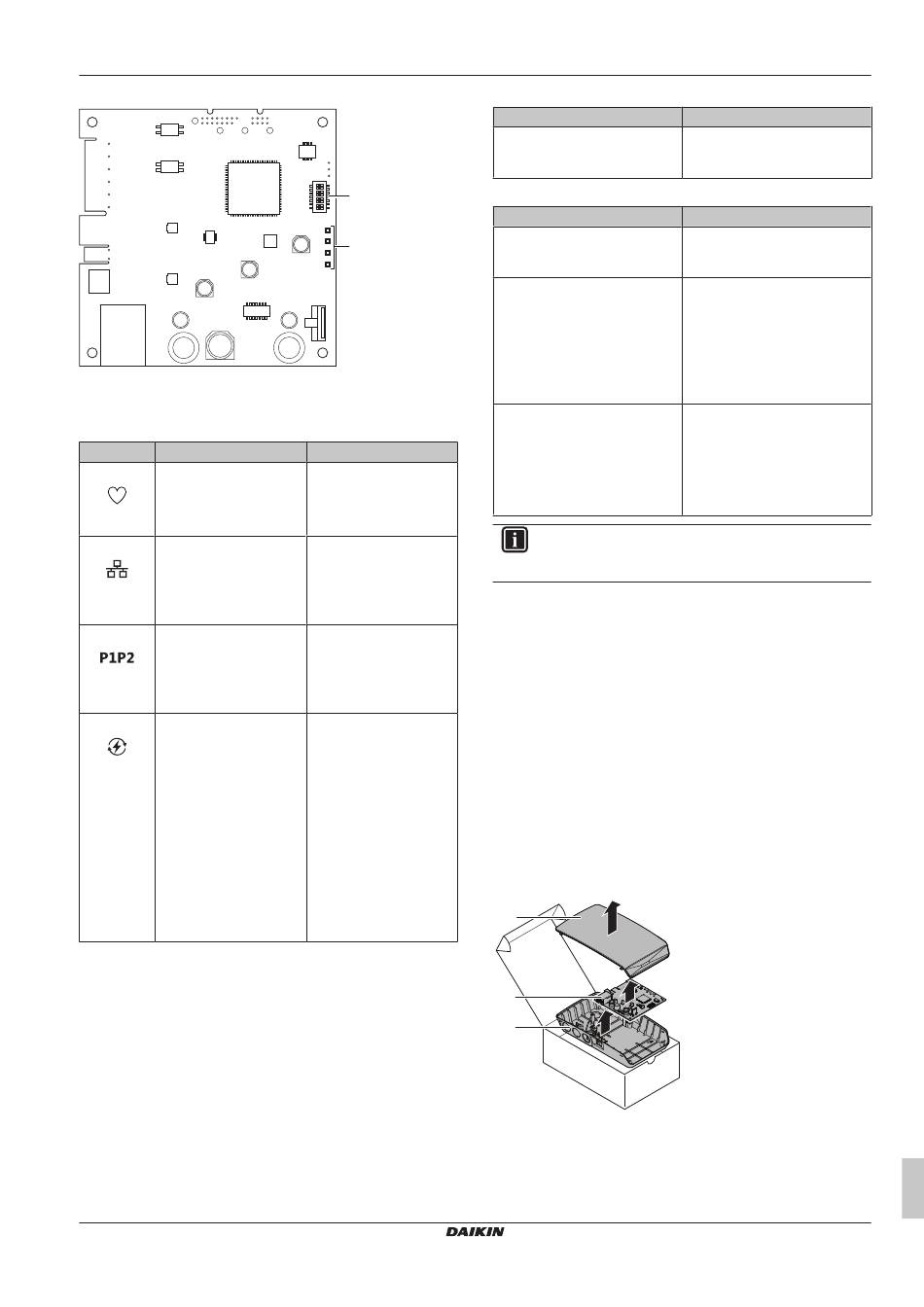

Komponenten: Platine
X1A
X2A
X3A
X4A
X1A~X4A
Anschlüsse
a
DIP-Schalter
b
Status-LEDs
Status-LEDs
LED
Beschreibung
LD1
Anzeige der
Stromversorgung des
Adapters und im normalen
Betrieb.
LD2
Anzeige der TCP/IP-
Kommunikation mit dem
Router.
LD3
Anzeige der
Kommunikation mit dem
Innengerät.
(a)
LD4
Anzeige der Smart Grid-
Aktivität.
(a)
Diese LED ist nur beim BRP069A61 aktiv (beim BRP069A62 ist
sie vorhanden, aber IMMER inaktiv).
2.1
Verträglichkeit
Stellen Sie sicher, dass das Wärmepumpensystem mit der
Verwendung mit dem LAN-Adapter kompatibel ist (App-Steuerung
und/oder Smart Grid-Anwendungen). Ausführliche Informationen
finden
Sie
im
Referenzhandbuch
Wärmepumpensystems.
2.2
Systemanforderungen
Die für das Wärmepumpensystem geltenden Anforderungen hängen
von der LAN-Adapter-Anwendung/dem Systemlayout ab.
BRP069A61+BRP069A62
Daikin Altherma LAN-Adapter
4P463935-1G – 2023.11
a
LD1
LD2
b
LD3
LD4
Verhalten
▪ LED
blinkt:
normaler
Betrieb.
▪ LED blinkt NICHT: kein
Betrieb.
▪ LED
ein:
normale
Kommunikation.
▪ LED
blinkt:
Kommunikationsproble
m.
▪ LED
ein:
normale
Kommunikation.
▪ LED
blinkt:
Kommunikationsproble
m.
▪ LED ein: Smart Grid-
Funktionalität
der
Innengeräte wird über
den
LAN-Adapter
gesteuert.
▪ LED aus: Das System
läuft
unter
normalen
Betriebsbedingungen
(Raumheizung/Kühlen,
Produktion
von
Brauchwasser)
oder
läuft in der Smart Grid-
Betriebsart
"Normalen
Betrieb"/"Freier Modus".
für
den
Monteur
des
App-Steuerung
Posten
LAN-Adapter-Software
Smart Grid-Anwendung
Posten
LAN-Adapter-Software
Brauchwassereinstellungen
Stromverbrauchskontrolle-
Einstellungen
INFORMATION
Anleitungen zur Durchführung der Softwareaktualisierung
finden Sie im Referenzhandbuch für den Monteur.
3
Über das Paket
Beachten Sie Folgendes:
▪ Bei Auslieferung MUSS die Einheit auf Beschädigungen und
Vollständigkeit überprüft werden. Beschädigungen oder fehlende
Teile MÜSSEN unverzüglich dem Schadensreferenten der
Spedition mitgeteilt werden.
▪ Bringen Sie das verpackte Gerät so nahe wie möglich an den
endgültigen Aufstellungsort, um eine Beschädigung während des
Transports zu vermeiden.
▪ Bereiten Sie im Voraus den Weg vor, auf welchem die Einheit am
besten zum Installationsort gebracht werden kann.
3.1
So entpacken Sie den Adapter
1 Entpacken Sie den LAN-Adapter.
a
b
c
a
Frontgehäuse
b
Platine
c
Rückgehäuse
2 Legen Sie das Zubehör zur Seite.
3 Über das Paket
Erforderlich
Es wird empfohlen, die LAN-
Adapter-Software immer auf dem
aktuellen Stand zu halten.
Erforderlich
Es wird empfohlen, die LAN-
Adapter-Software immer auf dem
aktuellen Stand zu halten.
Um eine Energiepufferung im
Brauchwasserspeicher zu
ermöglichen, stellen Sie sicher,
dass am Raumbedienmodul
Folgendes eingestellt ist:
▪ [E-05]=1
▪ [E-06]=1
Stellen Sie sicher, dass bei der
Bedieneinheit folgende
Einstellungen vorgenommen
wurden:
▪ [4-08]=1
▪ [4-09]=1
Installationsanleitung
