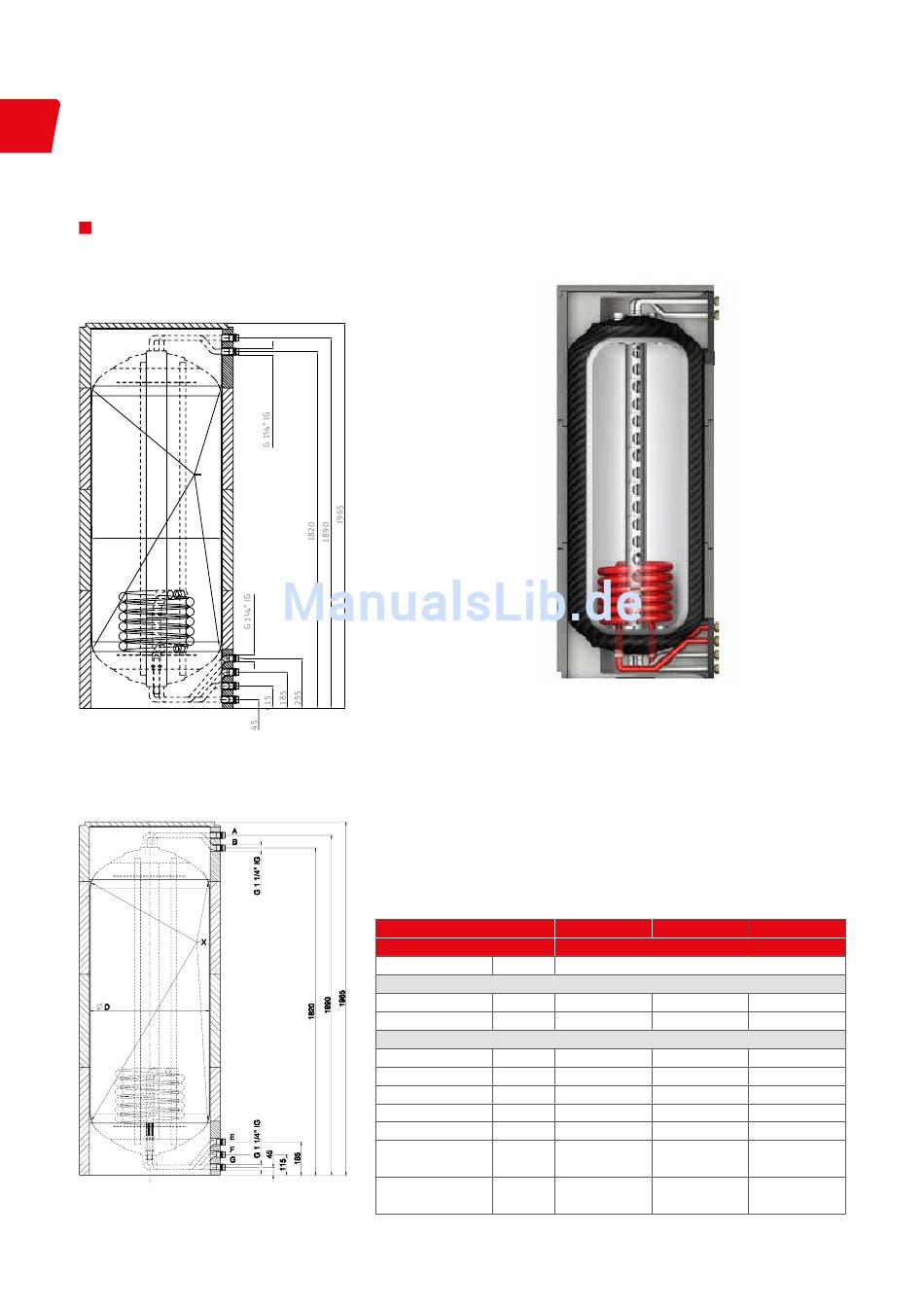

Maßbilder
Roth Thermotank Quadroline – Solarspeicher
TQ-S 500/850
A
B
X
ø D
E
F
G
H
Maße in mm
TQ-S 325
Maße in mm
26
Technische Daten / Typ
Ausführungsvariante
Beschreibung Einheit
Außenabmessung Dämmung
Länge/Breite mm
Höhe mm
Einbringmaße
Durchmesser D mm
Höhe mm
Kippmaß mm
Speicherinhalt Netto Liter
Gewicht ca. kg
max. Dauerspeicher- °C
temperatur
max. Dauerbetriebs- bar
druck
A
B
E
F
G
H
A Heizung Rücklauf
B Heizung Vorlauf
E Solarwärmetauscher Vorlauf (Eintritt)
F Solarwärmetauscher Rücklauf (Austritt)
G Wärmeerzeuger-Rücklauf
H Wärmeerzeuger-Vorlauf
X Fühlerhülse
TQ-S 325 TQ-S 500
Solarspeicher
650 × 650 780 × 780
1965 1965
547 677
1935 1935
2030 2070
310,5 485,5
52 62
90 90
3 3
TQ-S 850
1090 x 970
1965
950 x 790
1935
2016
794
96
90
3
