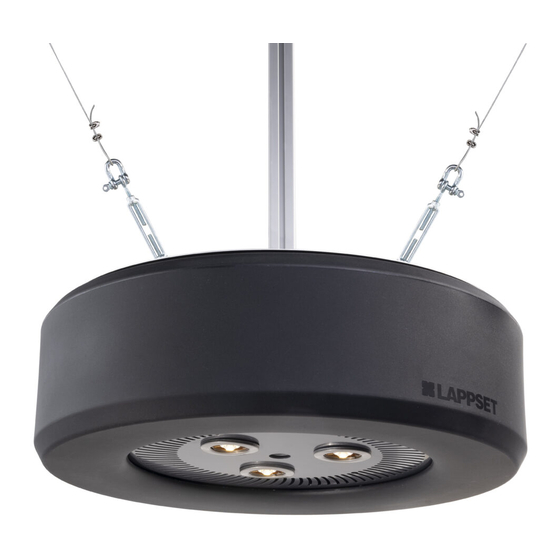

LAPPSET Luna Installationsanweisungen
Verwandte Anleitungen für LAPPSET Luna
Inhaltszusammenfassung für LAPPSET Luna
- Seite 2 WARNING WAARSCHUWING Read these installation instructions before you Lees deze installatieinstructies voordat u dit start the installation. Retain this manual for toestel installeert. Bewaar deze handleiding future reference. voor toekomstig gebruik. WARNUNG Bitte lesen Sie dieses Installationshandbuch durch, bevor Sie das Produkt installieren. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.
- Seite 3 Lappset Luna YA 3400 YA3400-231122...
- Seite 7 A . 8 Beam adaptor A . 9 A . 10 < 1.5 m [< 4.9’] YA3400-231122...
- Seite 11 B . 5 Flat head driver B . 6 5 mm hex key 100-227 M6x25 socket 100-286 M6 YA3400-231122...
- Seite 12 First page of chapter C . 1 Pencil C . 2 55 mm [2”] 4× Concrete 10 mm 100-266 Plug 10x50 50 mm [2”] Power drill Wood drill 6 mm YA3400-231122...
-
Seite 36: Haftungsausschluss
Produkt führen. Diese Installationsanleitung enthält WARNING Gefahr durch Heben! Die komplette keine Informationen über alle möglichen Luna ist recht schwer und könnte bei einem Sturz Produktvarianten oder Zufälle, die bei der Verletzungen verursachen. Die Installation sollte Installation, Verwendung oder Wartung des von mindestens zwei Personen durchgeführt... -
Seite 37: Teileliste
27.6” x 27.6” x 10.7” Gesamtgewicht (Box) 3.6 kg 8 lbs Abmessungen Geräteabmessungen (Ø x H) 700 mm x 250 mm 27.6” x 9.9” Luna Vinylboden Ø3900 mm Ø153.5” Installationshöhe 3 to 4 m 9.8 to 13.1 ft Gewicht Nettogewicht Luna... - Seite 38 913551 Vollständiges Gehäuse MDPE + SBR-Gummi 913567 Deckenflansch Aluminium 913563 Flansch ‘Luna Seite’ Aluminium IEC C13 IEC C13 Stromkabel L= 5 mtr. Elektronik ECS001-SCH Power Entry Connector, Schuko, Elektronica 16 A, Black, Nylon (Polyamide) Body, 250 V 100-260 Drahtseil L=2000 mm...
-
Seite 39: Nicht Enthaltenes Material
913566 Profil 40x40 Startabschnitt Aluminium 100-298 ISB Alu Profilverbindung (Set) für Stahl Nut 8 mm YA3454 STABILISIERUNGSKABELSET Nummer Teilbeschreibung Menge Material 100-260 Drahtseil L = 5 mtr Stahl, verzinkt 100-254 D-Schäkel M8 Stahl, verzinkt 100-267 Drahtseilklemme Edelstahl 304 100-234 Spannschloss Verzinkt 100-294 Augenschraube... -
Seite 40: Vorbereitung
A.7 Platzanforderungen Installationspunkt der Luna vorhanden ist. • Installieren Sie die „Luna“ oberhalb der Mitte des runden Spielfelds. • Vergewissern Sie sich, dass die tragende Struktur oder Decke eine Tragfähigkeit von mindestens 50 kg (110 Pfund) hat, um die Luna YA3400-231122... - Seite 41 C.1 Verwenden Sie die Deckenhalterung (913- 567), um die gewünschte Installationsposition von C.4 Befestigen Sie die Deckenhalterung mit den Luna auf der Tragstruktur zu markieren. Stellen mitgelieferten Senkkopfschrauben sicher an der Sie sicher, dass die Halterung in Ausrichtung mit Hauptplatte von YA3451.
- Seite 42 überschüssiges Kabel mit einer Zange abschneiden. D.1 Montieren Sie die Aufhängung an der Deckenhalterung, gefolgt von der Montage der • Schließen Sie schließlich den Strom an Luna an. Luna auf gleiche Weise. Fahren Sie mit Schritt D.3 NOTICE Die folgenden Schritte gelten speziell für fort Installationen, die das zusätzliche Spannungsset...
-
Seite 43: Entsorgung
(und ziehen Sie sie ggf. nach), um zu verhindern, einmal im Jahr zu reinigen dass sich die Schrauben in der Aufhängung zwischen Luna und Decke lösen. • Das Produkt sollte regelmäßig auf beschädigte oder fehlende Teile überprüft werden • Vergewissern Sie sich, dass das Produkt jeden Tag neu gestartet werden kann, um eine optimale Leistung zu erzielen.
