FLATLIFT Superflat Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für FLATLIFT Superflat
Inhaltszusammenfassung für FLATLIFT Superflat

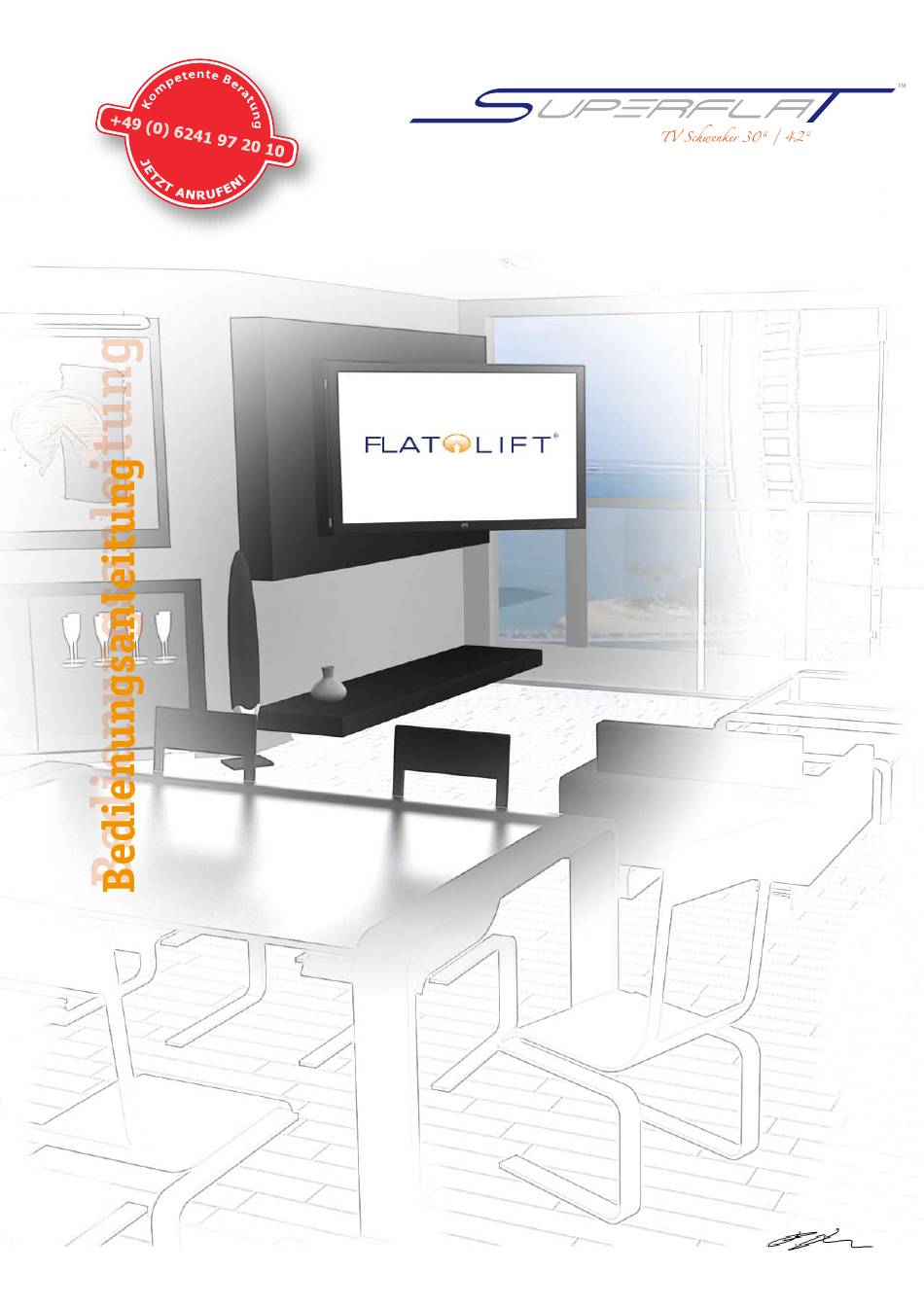

- Seite 1 Bedienungsanleitung S.01 Mehr Leistung. Mehr Zuverlässigkeit.
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung INHALSVERZEICHNIS S.02 INHALTSVERZEICHNIS Mehr Leistung. Mehr Zuverlässigkeit. K.01 EINLEITUNG K.02 EIGENSCHAFTEN K.03 PRODUKTMAßE K.04 PRODUKT ERSTEINRICHTUNG Einrichtung S.06 Abbildungen S.07 - S.08 K.05 PRODUKTANSTEUERUNG Handsender einlernen (S435) S.09 Reset des Funkempfängers S.10 K.06 PRODUKTINTEGRATION Hinweis TV Schwenkung S.11 K.07 FEHLERDIAGNOSE K.08 IMPRESSUM... -
Seite 3: K.01: S.03 Einleitung Einleitung
Fall ersticken. Durch Herunterfallen aus bereits geringer Höhe wird das Produkt beschädigt. Vor der ersten Inbetriebnahme prüfen Sie bitte, dass ein freies Ein- und Ausfahren des Flatlift incl. dem montierten TV-Gerät möglich ist und stellen Sie eine kollisionsfreie Fahrt sicher. -
Seite 4: K.02: S.04 Produkteigenschaften Produkteigenschafte
H=750mm B=990mm T=60mm Hubgeschwindigkeit 45mm/sek TV Gewicht max. 100 Kg Lieferumfang: TV-Größe 30-42“ (Zoll) Einschaltdauer 18%/h Soft Start / Soft Stop Flatlift Superflat Niedriges Geräuschniveau Kontrollbox Umgebungstemperatur +5°C bis 40°C 230V Netzkabel Motorkabel (1x) 433,92 MHz Funkempfänger 433,92 MHz Funksender... -
Seite 5: Produktmaße
Bedienungsanleitung PRODUKTMAßE K.03: S.05 PRODUKTMAßE Mehr Leistung. Mehr Zuverlässigkeit. -
Seite 6: Produkt Ersteinrichtung
Mehr Leistung. Mehr Zuverlässigkeit. Ersteinrichtung: 1) Befestigen Sie Ihren Flatlift Superflat (Abb.1 Nr. 1 und S.07 Abb.1b) mit 2 Schrauben an der Wand. Je nach Montage können Sie Ihr Gerät nach rechts oder links schwenken lassen. 2) Verbinden Sie den Motor (Abb.1 Nr.2) mit dem Motorenkabel (S.08 Abb.3) und dieses mit der Kon- trollbox (Abb.2 Nr.3). - Seite 7 Bedienungsanleitung PRODUKT ERSTEINRICHT K.04: S.07 PRODUKT ERSTEINRICHTUNG Mehr Leistung. Mehr Zuverlässigkeit. Abb.1b Abb.1c Abb.1d...
- Seite 8 Bedienungsanleitung PRODUKT ERSTEINRICHT K.04: S.08 PRODUKT ERSTEINRICHTUNG Mehr Leistung. Mehr Zuverlässigkeit. Abb.2 Abb.3 Abb.5 Abb.4...
-
Seite 9: Produktansteuerung
Mehr Leistung. Mehr Zuverlässigkeit. Handsender einlernen (S435): Sie können für Ihr Flatlift System auch zusätzliche Handsender optional erhalten. Da die Sender codiert sind müssen Sie diese einlernen. 1) Entfernen Sie die Abdeckung (Abb.1 Nr.1) am Funkempfänger um an die Programmier-Taster zu gelangen. -
Seite 10: Reset Des Funkempfängers
3) Lesen Sie nun Ihre Handsender wieder ein (siehe S.09). Abb.3 Abb.4 Anschluss an eine Raumsteuerung: Sie können Ihren Flatlift an eine Raumsteuerung (Abb.5) anschließen, wenn diese 2 Relaisausgänge mit potenzialfreien Kontakten hat. Diese Relais müssen für eine programmierbare Zeitdauer betätigt werden. -
Seite 11: Produktintegration
K.06: S.011 PRODUKTINTEGRATION Mehr Leistung. Mehr Zuverlässigkeit. Hinweis TV Schwenkung: Der Superflat kann bis zu 90° ausschwenken (Abb.1). Zu beachten ist aber bei einem vollem Schwenk, dass die Tie- fe des TV den Abstand zur z. B. Umkofferung beträgt (Abb.1 Nr.1) und dem entsprechend... - Seite 12 Bedienungsanleitung PRODUKTINTEGRATION K.06: S.012 PRODUKTINTEGRATION Mehr Leistung. Mehr Zuverlässigkeit.
- Seite 13 Bedienungsanleitung K.06: S.013 PRODUKTINTEGRATION Mehr Leistung. Mehr Zuverlässigkeit. Die Flatlift LCD-/ Plasma Superflat Schwenksystem Wandhalterungen sind speziell entwickelte, motorisierte Haltekonzepte für LCD und Plasma- Flachbildschirme mit einer Bildschirm- diagonale von 30“ bis 65“, die es erlaubt, den TV per Knopfdruck in die ideale Fernseh-Position zu schwenken.
-
Seite 14: Fehlerdiagnose
Prüfen Sie alle Anschlüsse Motorkabel müssen von Port 1 beginnend aufsteigend angeschlossen werden Sind Schäden an den Kabeln, der Kontrollbox, dem Handsender oder dem Flatlift sichtbar? Beschädigte Komponenten müssen ausgetauscht werden, kontaktieren Sie uns bitte Der Flatlift stoppt und kann nur in die entgegengesetzte Richtung verfahren werden Ist Ihr Flatlift vollständig ausgefahren? -
Seite 15: Impressum
Tel.: +49 (0) 62 41 97 20 10 Fax.: +49 (0) 62 41 97 20 12 Info@flatlift.de www.flatlift.de Geschäftszeiten: Mo-Fr. 7:30- 17:30 Uhr Geschäftsführer: Sascha Rissel HRA Mainz: HRB 40436 USt.-ID: Auf Anfrage Stand: JULI 2008 © 2008 FLATLIFT TV LIFT SYSTEME GMBH...
