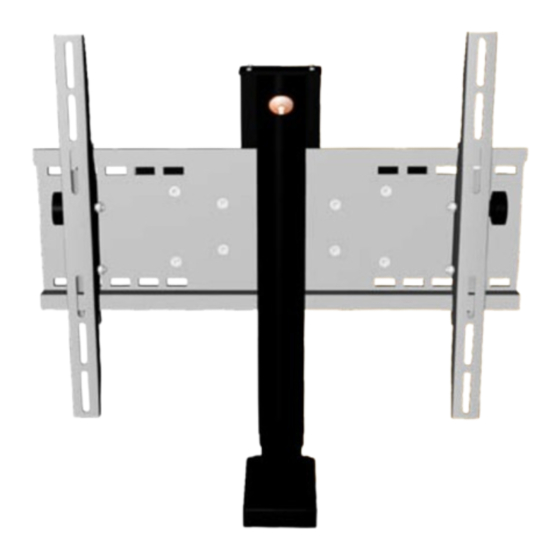

FLATLIFT extra flat Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für FLATLIFT extra flat
Inhaltszusammenfassung für FLATLIFT extra flat
- Seite 1 Bedienungsanleitung S.01 Mehr Leistung. Mehr Zuverlässigkeit. Gut durchdacht Platz sparen!
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung INHALSVERZEICHNIS S.02 INHALTSVERZEICHNIS Mehr Leistung. Mehr Zuverlässigkeit. K.01 EINLEITUNG K.02 EIGENSCHAFTEN K.03 PRODUKTMAßE K.04 PRODUKT ERSTEINRICHTUNG Einrichtung S.06 Abbildungen S.07 K.05 PRODUKTANSTEUERUNG Handsender einlernen (S435) S.08 Reset des Funkempfängers S.09 Anschluss an eine Raumsteuerung S.09 K.06 PRODUKTINTEGRATION K.07 EINBAUEMPFEHLUNG Beispiel Möbelintegration S.13 Beispiel Sofarückintegration S.14 K.08... -
Seite 3: K.01: S.03 Einleitung Einleitung
Fall ersticken. Durch Herunterfallen aus bereits geringer Höhe wird das Produkt beschädigt. Vor der ersten Inbetriebnahme prüfen Sie bitte, dass ein freies Ein- und Ausfahren des Flatlift incl. dem montierten TV-Gerät möglich ist und stellen Sie eine kollisionsfreie Fahrt sicher. -
Seite 4: K.02: S.04 Produkteigenschaften Produkteigenschafte
Umgebungstemperatur +5°C bis 40°C Anschluß an Raumsteuerung möglich (siehe S.09 Abb.5) TV Endabschaltung (optional) Millimetergenaue Programmierung der Endpunkte (optional) 230V Notstromversorgung (optional) Lieferumfang: Flatlift Extraflat 43“ / 50“ Kontrollbox 230V Netzkabel Motorkabel 12V Steckernetzteil für Funkempfänger 433,92 MHz 2 Kanal Funkempfänger... -
Seite 5: Produktmaße
Bedienungsanleitung PRODUKTMAßE K.03: S.05 PRODUKTMAßE Mehr Leistung. Mehr Zuverlässigkeit. -
Seite 6: Produkt Ersteinrichtung
1. Befestigen Sie Ihren Pop-Up Standfuß mit 4 Schrauben (Abb.1 Nr.1) am Boden, um ein Kippen des Systems zu vermeiden. 2. Verbinden Sie den Flatlift (Abb.1 Nr.3) mit dem Motorkabel (S.07 Abb.3) und dieses mit der Kontrollbox (Abb.2 Nr.5) an Anschluss "1". Motorkabel müssen von Port 1 beginnend aufsteigend angeschlossen werden. - Seite 7 Bedienungsanleitung PRODUKT ERSTEINRICHT K.04: S.07 PRODUKT ERSTEINRICHTUNG Mehr Leistung. Mehr Zuverlässigkeit. Abb.3 Abb.5 Abb.4 Abb.6...
-
Seite 8: Produktansteuerung
Mehr Leistung. Mehr Zuverlässigkeit. Handsender einlernen (S435): Sie können für Ihr Flatlift System auch zusätzliche Handsender optional erhalten. Da die Sender codiert sind müssen Sie diese einlernen. 1) Entfernen Sie die Abdeckung (Abb.1 Nr.1) am Funkempfänger um an die Programmier-Taster zu gelangen. -
Seite 9: Reset Des Funkempfängers
3) Lesen Sie nun Ihre Handsender wieder ein (siehe S.08). Abb.3 Abb.4 Anschluss an eine Raumsteuerung: Sie können Ihren Flatlift an eine Raumsteuerung (Abb.5) anschließen, wenn diese 2 Relaisausgänge mit potenzialfreien Kontakten hat. Diese Relais müssen für eine programmierbare Zeitdauer betätigt werden. - Seite 10 Je nach Projektrealisierung gibt es verschiedenste Deckel- klappenlösungen (Abb.1). Der Integrateur ist somit sehr flexibel und kann auch noch nachträglich die Klappenlösung am Projekt verändern. Beim run- terfahren des Flatlift schliesst der Deckel sanft durch die federge- dämpften Topfbänder. Abb.1...
- Seite 11 S.011 PRODUKTINTEGRATION Mehr Leistung. Mehr Zuverlässigkeit. Abb.3 Deckelvariation 2: Hier fährt der Deckel mit dem Flatlift nach oben weg und verharrt über dem TV. Dies ist die sogenannte „floating top“ (schwimmender Deckel) Deckel- lösung. Je nach Wunsch des Kunden können Sie den Deckel mit einem U-Winkel (Abb.3) auf den...
- Seite 12 Umkofferung die Hubkraft des Liftes nicht übersteigen. Man sieht auf der Abb.5 (Schnitt) wie der Koffer auf dem Flatlift montiert ist. Diese Mon- tage ähnelt der Deckelvariante 2 (siehe S.11 Abb.3). Im abge- senkten Zustand ist der Deckel Abb.5 mit der restlichen Schrankfläche...
- Seite 13 Schrankmontage zu platzie- ren ist. Bei Schrank bzw Möbel ein- bau gilt folgende Regel: Es muss mindestens 10mm Frei- raum unter dem auf den Flatlift angehängten TV sein. Diese Freiraum wird immer bei der Initialisierungsfahrt benötigt. Über dem TV muss mindestens min.10mm Platz eingehalten...
- Seite 14 Gerät nicht höher sein als 650mm. Gleiches gilt für den TV. Sollte die TV Höhe kleiner als 650mm sein, können Sie auch den Flatlift auf ein Podest stellen, dass so hoch ist wie die daraus zu resultierende Diffe- renzhöhe zur Oberkante des min.
- Seite 15 Prüfen Sie alle Anschlüsse Motorkabel müssen von Port 1 beginnend aufsteigend angeschlossen werden Sind Schäden an den Kabeln, der Kontrollbox, dem Handsender oder dem Flatlift sichtbar? Beschädigte Komponenten müssen ausgetauscht werden, kontaktieren Sie uns bitte Der Flatlift stoppt und kann nur in die entgegengesetzte Richtung verfahren werden Ist Ihr Flatlift vollständig ausgefahren?
- Seite 16 Tel.: +49 (0) 62 41 97 20 10 Fax.: +49 (0) 62 41 97 20 12 Info@fl atlift.de www.fl atlift.de Geschäftszeiten: Mo-Fr. 7:30- 17:30 Uhr Geschäftsführer: Sascha Rissel HRA Mainz: HRB 40436 USt.-ID: Auf Anfrage Stand: JULI 2008 © 2008 FLATLIFT TV LIFT SYSTEME GMBH...
