- 8 -
4. Anschluss eines 2- oder 3-Wege-Motorventils (230 V)
Um beispielsweise ein 3-Wege-Motorventil anzuschließen, öffnen Sie den Deckel bzw. die
Abdeckung des Motorventils, um an die Anschlussklemmen zu kommen. Nun nehmen Sie die
schwarze Steuerleitung der Solarsteuerung und schließen diese an die Klemme an, die dafür
sorgt, dass das Ventil den Wasserfluss durch die Solaranlage leitet und das
Schwimmbadwasser erwärmt wird (im unten gezeigten Beispiel an Klemme 4). Die braune
Leitung der Steuerung wird an die Klemme angeschlossen, welche das Motorventil veranlasst
den Wasserfluss zurück zum Pool zu leiten (im unten gezeigten Beispiel an Klemme 6). Diese
Beschreibung funktioniert nur wenn das 3-Wege-Motorventil so in die Wasserrohrleitungen
eingebaut wird, dass rechts vom Ventil die Verbindung zur Solaranlage und links vom Ventil
die Wasser-Rückführung zum Pool besteht. Die graue Neutralleitung wird an die
dementsprechende Neutralklemme angeschlossen (im unteren Beispiel an Klemme 11).

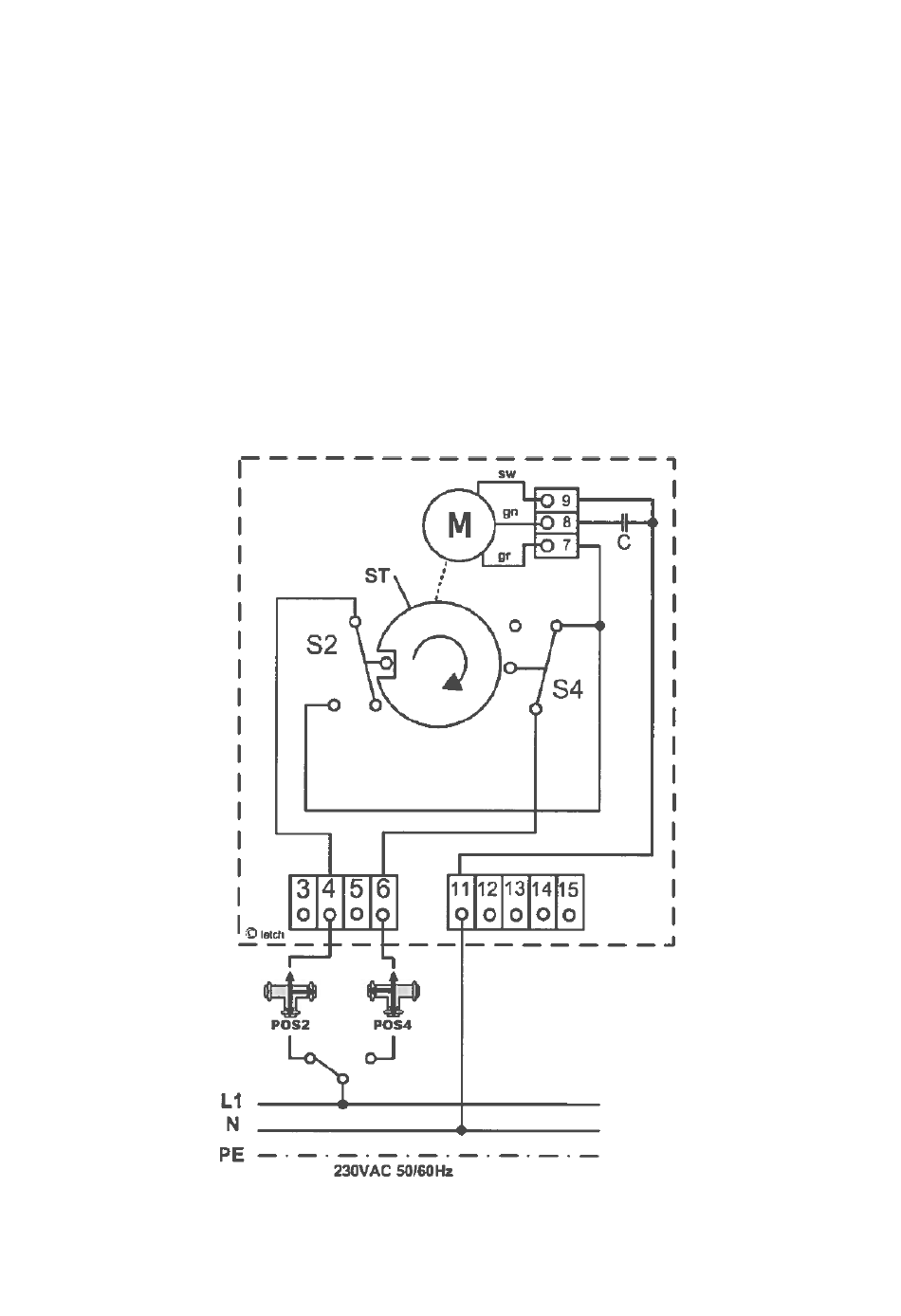

Beispiel eines Schaltplanes für ein 3-Wege-Motorventil:
Der Schaltplan kann für andere Motorventile variieren!
© 2015 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt
