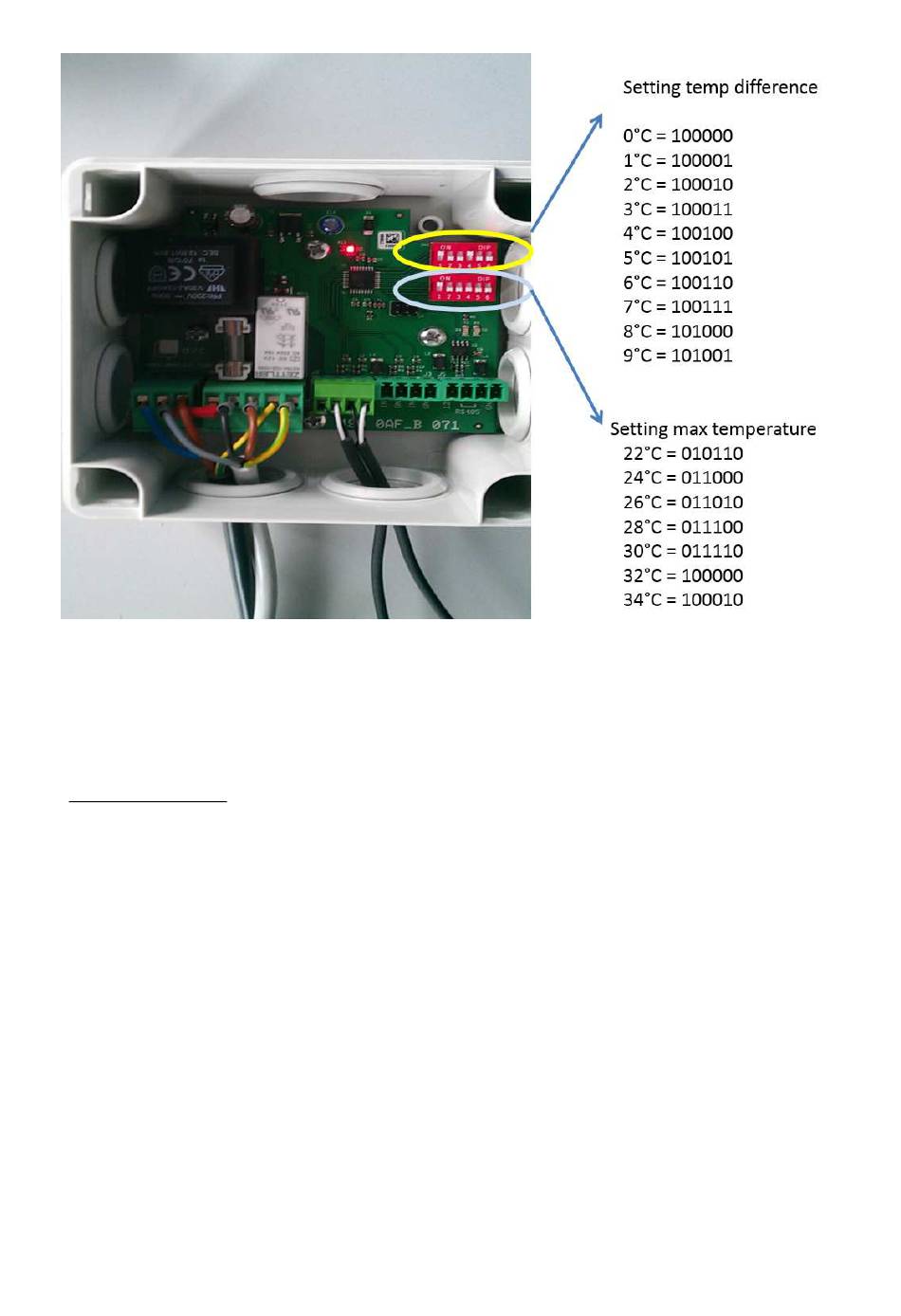

Wenn Sie wie im gezeigten Bild auf die Steuerung schauen:
Schalter oben = 1
Schalter unten = 0
Funktionsbeispiele:
1) Sie haben eine Differenz von 5°C sowie eine maximale Wassertemperatur von 30°C
eingestellt. Die momentane Wassertemperatur beträgt 21°C und die Sonne beginnt den
Solarabsorber zu erwärmen. Die Solarsteuerung schaltet das Motorventil um bzw. die
Zusatzpumpe ein, wenn der Solarfühler mindestens 26°C misst und die eingestellte
Differenztemperatur von 5°C somit erreicht wurde.
2) Sie haben eine Differenztemperatur von 6°C und eine maximale Wassertemperatur von
30°C eingestellt. Die tatsächliche Wassertemperatur beträgt 20°C. Der Unterschied
zwischen Solarabsorber und Poolwasser beträgt aber beispielsweise nur 4°C, da kaum
Sonneneinstrahlung vorhanden ist. Die Harmosol Plus schaltet den Kreislauf nicht um
bzw. die Zusatzpumpe nicht an, da die Differenz zwischen Wasser- und
Solarabsorbertemperatur niedriger als der eingestellte Wert ist.
3) Sie haben eine Differenztemperatur von 4°C sowie eine Solltemperatur (max.
Temperatur) von 30°C eingestellt. Am Wasserfühler wird 30°C und am Solarfühler 35°C
gemessen. Die Solarsteuerung schaltet das Motorventil um bzw. die Zusatzpumpe ab, da
zwar genügend Sonnenenergie zur Verfügung steht, jedoch die gewünschte
Wassertemperatur bereits erreicht wurde.
