Z-WRG Plus
Bedienungsanleitung

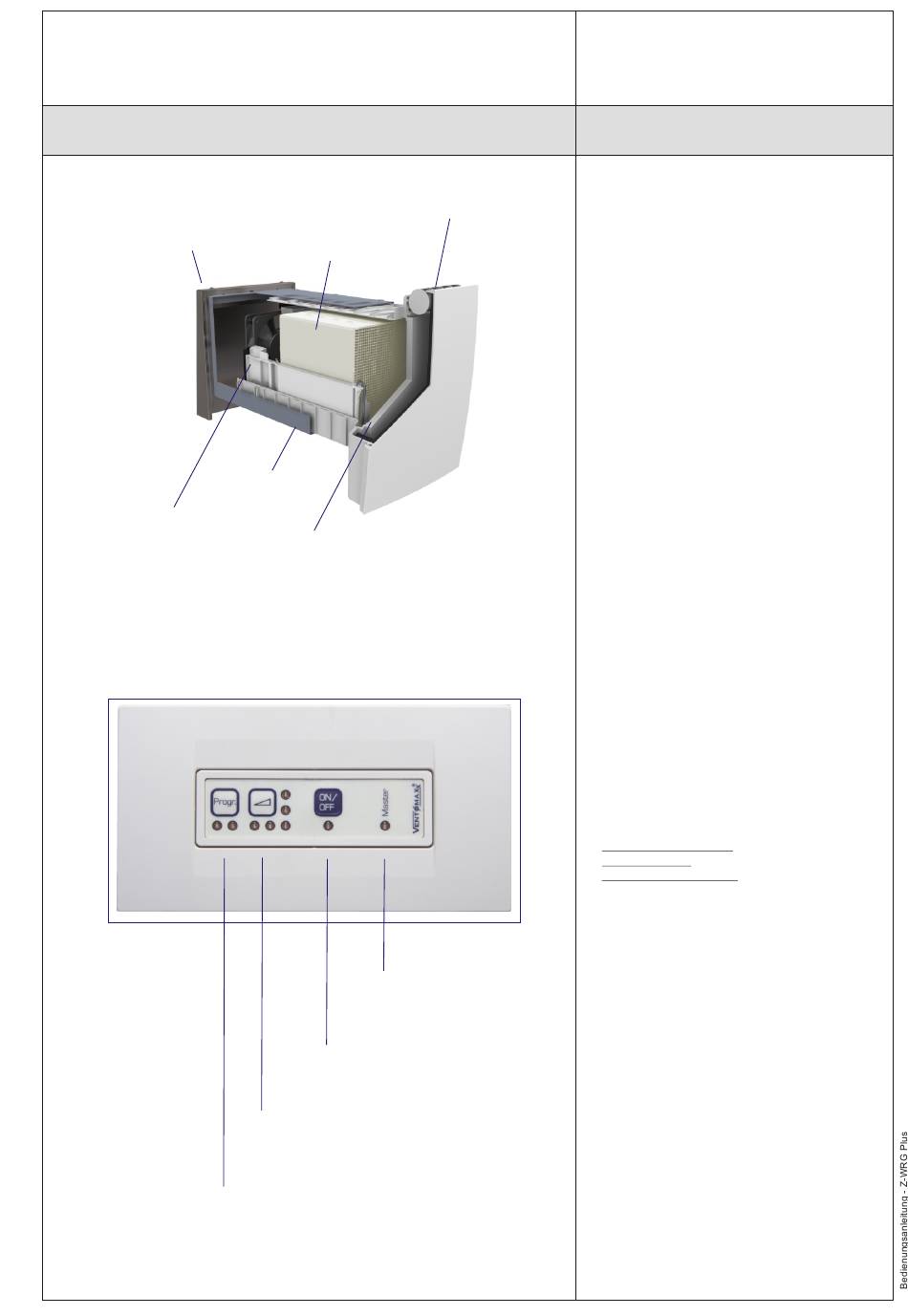

Geräteaufbau / Bedienfeld
Geräteaufbau / Bedienfeld
Fassadenabschluss
zu Montagetyp LAW,
gerade durch die Wand
Wand-Teleskopeinheit
Montagetyp LAW
Systemträger
mit Ventilatoreinheit
Zentralsteuerung ZS-Plus
Lüftungsstufen
Programmwahl
Regelbare
Luftführungswalze
Hochleistungs-
Keramik-Wärmetauscher
Filtereinsatz
Master- /
Konfigurationsmodus
Ein / Aus
Vento
Therm
Bemerkungen
Bemerkungen
Nebenstehende Darstellung zeigt den
Geräteaufbau zum Montagetyp LAW,
gerade durch die Wand.
Die Bedienung anderer Montagetypen
dieser Baureihe erfolgt identisch.
Startup / Erstinbetriebnahme
Alle angeschlossenen Stationen sind sofort
nach dem Einschalten gemäß der vordefinierten
Werkseinstellungen nutzbar.
Bedienung über die Zentralsteuerung
ZS-Plus
Alle Z-WRG-Lüftereinheiten sind über die
Zentralsteuerung bedienbar. Gleichzeitig werden
die Betriebszustände an den LEDs der
zentralen Steuerung ZS-Plus angezeigt.
Es stehen drei Tasten für die Nutzerbedienung
zur Verfügung.
- Ein-/Ausschaltfunktion
- Programmwahl
- Wahl der Lüftungsstufe
Die LED´s zeigen neben dem aktuellen
Programmzustand auch die vorgewählte
Luftleistungsstufe sowie den Betriebszustand
an. Weitere Funktionen können über den
„Konfigurationsmodus" eingestellt werden.
ON / OFF
Ein-/Ausschalten aller Stationen
Als Info für den Nutzer werden beim Einschalten
kurz die aktiven Stationen angezeigt.
Lüftungsstufen
Zur Einstellung der gewünschten Luftleistung
stehen 5 Stufen zur Verfügung. Die Stufen
werden durch Betätigen der "Speed-Taste"
weitergeschaltet. Die jeweilige Stufe wird
durch die zugehörige LED signalisiert.
Programmwahl
Die Programmauswahl wird auf der
nachstehenden Seite beschrieben.
