Installation du module M.2 dans le slot M2_2

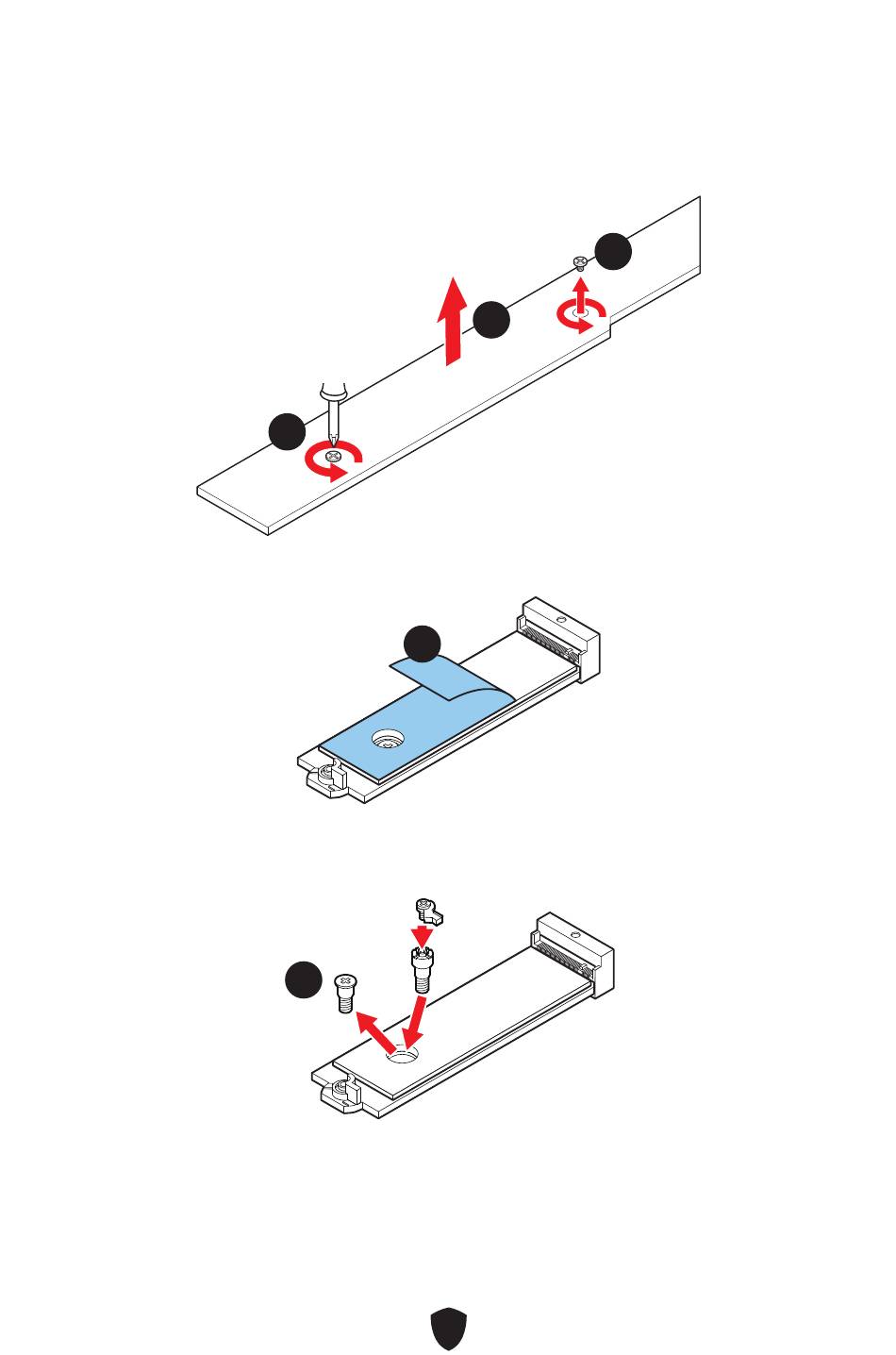

1. Desserrez les vis de la plaque M.2 Shield Frozr.
2. Soulevez la plaque M.2 Shield Frozr et retirez-la.
3. Retirez le film de protection du pad thermique M.2 de la plaque de base.
4. Si vous installez un SSD 2260, retirez la vis de la plaque de base, puis installez
le kit de clips EZ M.2 fourni sur la plaque de base. Ignorez cette étape si vous
installez un SSD 2280.
1 1
3 3
4 4
35
1 1
2 2
SSD 2260
