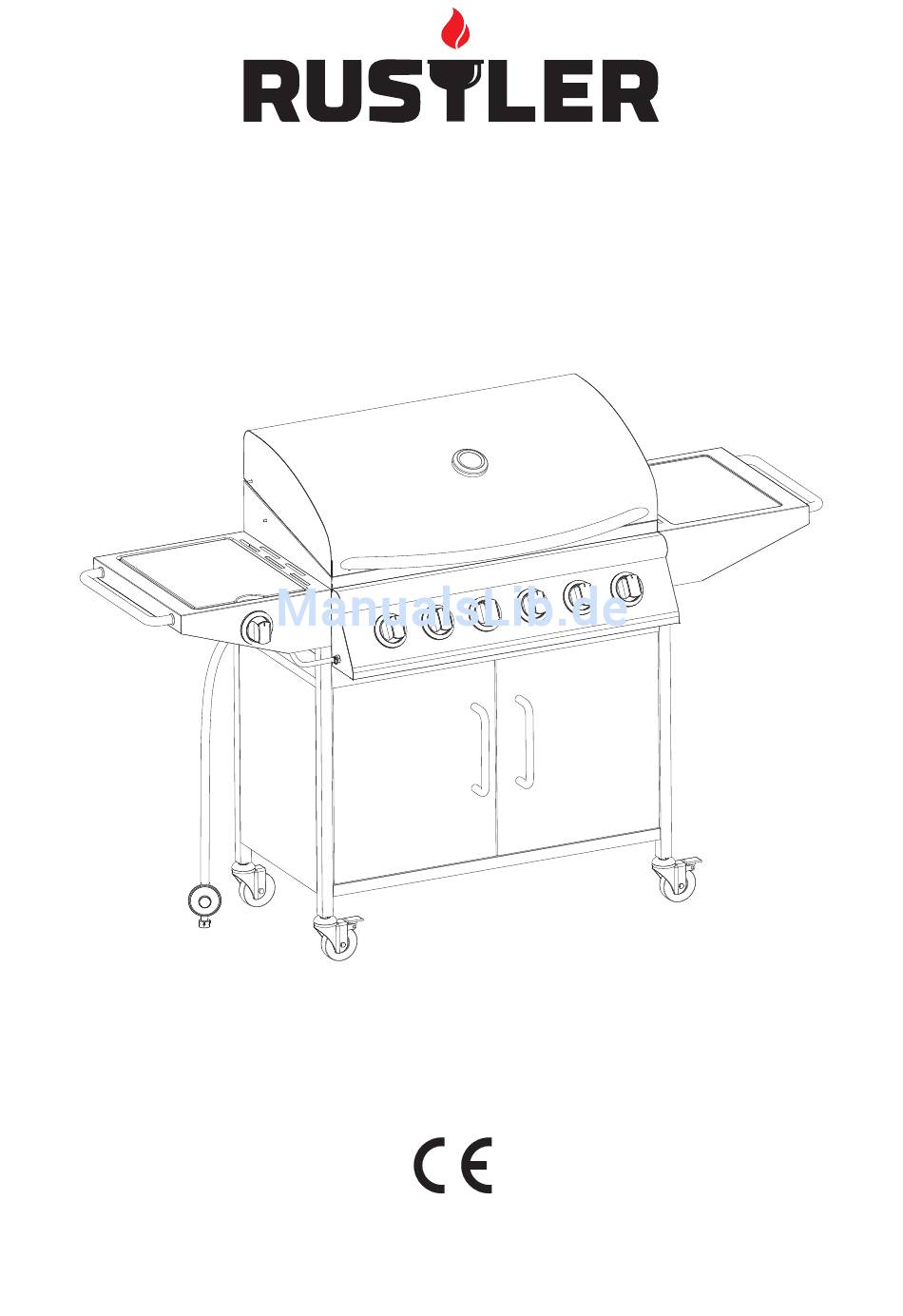

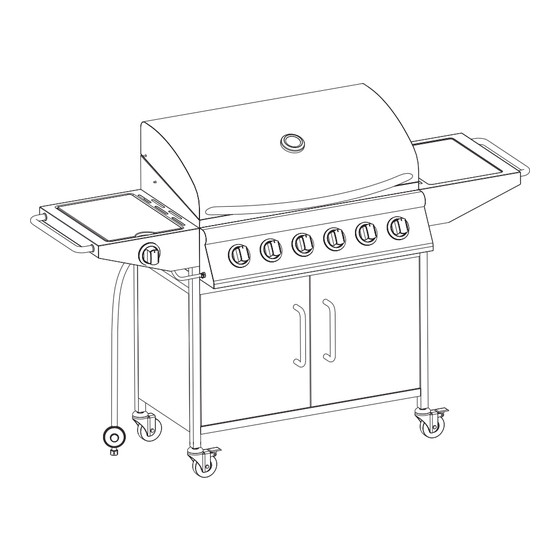

- Seite 1 Gebrauchsanleitung LP-0203A / 4250772310203 Rustler BBQ Gas Grill RS 810 Version 1.3 Latupo GmbH, Waterloohain 9, 22769 Hamburg, Germany...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise............................5 Technische Daten ............................8 Montageanleitung ............................9 Gasanschluss ..............................20 Dichtigkeitsprüfung / Leckagentest .......................21 Endkontrollliste ............................22 Zündung der Brenner..........................22 P ege & Wartung ............................24 Lagerung des Grills .............................25 Problembehebung ............................26 Grill-Tipps ...............................27 Hinweise zur Niederdruckregler Type A310i .................... 28 Symbole Dieser Warnhinweis macht Sie auf mögliche Gefahren für Ihre Gesundheit, Ihr Leben oder das anderer Personen aufmerksam. - Seite 4 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Rustler Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Produkt und hoffen, dass Sie zufrieden sein werden. Sollten Sie Fragen oder Anregungen haben, wenden Sie sich bitte an unsere Service-Hotline unter: 040 - 780 896 34 Gas aschen müssen immer im Freien und in einer aufrechten...
- Seite 5 LESEN SIE UNBEDINGT VOR DER INBETRIEBNAHME IHRES GASGRILLS DIESE BEDIENUNGSANLEITUNG EINSCHLIEßLICH ALLER SICHERHEITSWARNUNGEN UND SICHERHEITSHINWEISE AUFMERKSAM DURCH! Ein Nichtbeachten der in diesem Handbuch aufgeführten Gefahrenhinweise, Warnungen und Vorsichtmaßnahmen kann zu schweren oder gar tödlichen Verletzungen oder zu Sachschaden durch Brand oder Explosion führen. GEFAHRENHINWEIS Bei Gasgeruch: 1 Schließen Sie die Gaszufuhr zum Gerät.
-
Seite 6: Sicherheitshinweise
Sicherheitshinweie Ein Nichtbeachten der in diesem Handbuch aufgeführten Gefahrenhinweise, Warnungen und Vorsichtsmaßnahmen kann zu schweren oder gar tödlichen Verletzungen oder zu Sachschäden durch Brand oder Explosion führen. • Folgen Sie der für Ihren Gasgrill angegebenen Anleitung zum Anschluss des Gasdruckreglers. •... - Seite 7 • Verwenden Sie keine Holzkohle, Briketts oder Lavasteine in Ihrem Gasgrill. Bewahren Sie im Unterschrank des Grills keine Brennsto behälter auf. Reinigen Sie Ihren Gasgrill in regelmäßigen Abständen gründlich. • Flüssigpropangas ist kein Erdgas. Der Umbau des Grills auf Erdgas ist nicht zulässig. •...
-
Seite 8: Technische Daten
Technische Daten Gesamtleistung (max. 18,2kW Leistung) Gasverbrauch 1326 g/h Druckminderer Kompatibel zu EN 12864 (max. Durch uss 2000 g/h) Gassystem Gasdruck: 50mbar Injektor: 0,65 mm (Hauptbrenner) / 0,75 mm (Seitenbrenner) Gastyp G30 (Propan), G31 (Butan) und Mischungen Kategorie I3B/P(50) Identcode: 359CL1116 Sonstiges: Beachten Sie, dass die Gas asche nicht im Inneren des Gerätes platziert wer-... -
Seite 9: Montageanleitung
Montageanleitung... - Seite 10 Teil Bild Anz. Teil Bild Anz. Haube Bodenwand Grillrost Tür links Warmhalterost Handgri Seitenablage Tür rechts Flammenschutz Tür Achse Halterung für Seitenablage Grillkorpus Magnet Standbein Standbein hinten links hinten rechts Standbein Standbein vorne links vorne rechts Seitenwand Seitengri Gri satz Türleiste Rückwand Drehregler...
- Seite 11 Teil Bild Anz. Sockel für Drehregler Seitenbrenner- korpus Rost für Seitenbrenner Seitenbrenner Seitenbrenner Schutzdeckel Zündkabel Schraube (M6X10) Clip Schraube (M4X12) Schraube (M3X10) Mutter M3 Für die reibungslose Montage wird folgendes Werkzeug empfohlen: • Ring-Maulschlüssel 17mm • Schraubendreher Kreuzschlitz • Ring-Maulschlüssel 5,5mm...
- Seite 12 Hinten links SCHRITT 1 Hinten rechts Vorne rechts Vorne links M6X10 SCHRITT 2 M6X10...
- Seite 13 SCHRITT 3 SCHRITT 3 SCHRITT 3 SCHRITT SCHRITT 3 Räder mit Feststellbremsen an der Vorderseite anbringen SCHRITT 4 SCHRITT 4 SCHRITT 4 SCHRITT 4 SCHRITT 4 M6X10 M6X10 M3X10 M3X10 M6X10 (M3) (M3) M3X10 (M3)
- Seite 14 SCHRITT 5 4 Stück M6X10 SCHRITT 6 8 Stück M6X10...
- Seite 15 SCHRITT 7 Der Türschluss kann ggf. über die Magnete eingestellt werden. Das Einhängen der Türen: Die Schar- nierwelle zunächst ganz in das vorge- sehene Loch der Türleiste nach oben stecken. Dann das untere Loch der Tür mit dem Loch in der Bodenplatte in SCHRITT 8 Deckung bringen und dann die Welle nach unten schieben.
- Seite 16 SCHRITT 9 Achten Sie darauf, dass der Gasschlauch nicht über Ecken und scharfe Kanten verlegt werden darf. SCHRITT 10 Schrauben festziehen M6X10...
- Seite 17 SCHRITT 11 Sicherstellen, dass der Zündkabel an der Elektrode fixiert ist. M4X12 SCHRITT 12...
- Seite 18 SCHRITT 13 M4X12 SCHRITT 14 Stellen Sie sicher, dass die Elektrode einen Abstand von ca. 3mm zum Brenner hat. M4X12...
- Seite 19 SCHRITT 15 Nach dem Aufbau bitte alle Schraubverbindungen noch einmal kontrollieren und ggf. nachziehen. Clip 2 Stück...
-
Seite 20: Gasanschluss
Gasanschluss Prüfen Sie alle Gasanschlüsse auf Leckage bevor Sie Ihren Gasgrill verwenden. Führen Sie unbedingt vor der ersten Benutzung die im Kapital „Dichtigkeitsprüfung“ beschriebene Vorgehensweise durch. Für Ihre Sicherheit: • Prüfen Sie das Gas aschenventil, um sicherzustellen, dass das richtige externe Außengewinde vorhanden ist. -
Seite 21: Dichtigkeitsprüfung / Leckagentest
TRENNEN SIE DIE GASZUFUHR, WENN DER GRILL NICHT BENUTZT WIRD. Die Gas asche trennen: 1. Stellen Sie alle Brenner-Bedienknöpfe auf die OFF-Position (Senkrechte Einkerbung auf den Bedienknöpfen muss nach oben zeigen). 2. Das Flaschenventil komplett schließen (im Uhrzeigersinn drehen). 3. Trennen Sie den Druckminderer von der Gas asche durch Drehen der Überwurfmutter im Uhrzeigersinn. -
Seite 22: Endkontrollliste
Überprüfen Sie auf Lecks. Befeuchten Sie dazu die Armatur mit der Seifenlösung und schauen Sie nach Blasen. Wenn sich Blasen bilden oder wenn eine Blase größer wird, ist ein Leck vorhanden. Falls ein Leck vorhanden ist, stellen Sie die Gaszufuhr aus und ziehen Sie den Anschluss fest. Drehen Sie den Gashahn wieder auf, und prüfen Sie mit der Seifenlösung erneut. -
Seite 23: Zünden Des Hauptbrenners
WARNHINWEIS: Überprüfen Sie vor jeder Nutzung des Grills den Schlauch auf Knicke, Risse, poröse Stellen, Abnutzung oder Einschnitte. Wenn Sie Beschädigungen am Schlauch erkennen, darf der Grill nicht verwendet werden. Ersetzen Sie den Schlauch nur durch einen zugelassenen Ersatzschlauch. Wenn Sie den Deckel während des Zündens des Brenners nicht ö nen, oder die Wartefrist von 5 Minuten nicht einhalten, um das Gas entweichen zu lassen, falls der Grill nicht brennt, kann eine explosive Stich amme entstehen, die ernsthafte Körperverletzungen oder tödliche Unfälle verursachen kann. -
Seite 24: Zünden Des Seitenbrenners
ZÜNDEN DES SEITENBRENNERS Ö nen Sie den Deckel des Seitenbrenners. WARNHINWEIS: Wenn Sie den Deckel während des Zündens des Seitenbrenners nicht ö nen, oder die Wartefrist von 5 Minuten nicht einhalten, um das Gas entweichen zu las- sen, falls der Seitenbrenner nicht brennt, kann eine explosive Stich amme ent- stehen, die ernsthafte Körperverletzungen oder tödliche Unfälle verursachen kann. -
Seite 25: Trennen Sie Wie Oben Beschrieben Die Gasflasche Von Ihrem Gasgrill
Die Gas asche trennen: 1. Stellen Sie alle Brenner-Bedienknöpfe auf die OFF-Position (Senkrechte Einkerbung auf den Bedienknöpfen muss nach oben zeigen) 2. Das Flaschenventil komplett schließen (im Uhrzeigersinn drehen). 3. Trennen Sie den Druckminderer von der Gas asche durch Drehen der Überwurfmutter im Uhrzeigersinn. -
Seite 26: Lagerung Des Grills
• Reinigen der Fettschublade Beseitigen Sie übermäßiges Fett, reinigen Sie die Fettfangschale mit warmem Seifenwasser und spülen Sie sie nach. Legen Sie die herausnehmbare Fettau angschale nicht mit Aluminiumfolie aus. Eine kleine Menge von Sand kann im unteren Teil der Fettschublade gestreut werden, um das Fett zu binden. •... -
Seite 27: Problembehebung
Problembehebung Probleme Mögliche Ursache Lösungen Impulszündgerät beschädigt Impulszündgerät ersetzen Die Kabel des Impulszündgerätes Befestigen oder verbinden Sie sind lose oder abgefallen erneut die Kabel mit dem Der Brenner zündet nicht Impulszündgerät bei Betätigung des Die Brennerö nung ist blockiert überprüfen Sie die Ö nung Impulszündgeräts Batterie ist leer oder defekt Verwenden Sie eine neue Batterie... -
Seite 28: Grill-Tipps
Grill-Tipps 1. Der Garzustand von Fleisch, ob rare, medium oder durchgebraten, wird auch durch die Fleischstärke beein usst. 2. Die Garzeit wird durch die Art, die Größe und Form des Fleisches, die Temperatur des Fleisches zu Kochbeginn und dem Grad des gewünschten Garzustandes, beein usst. 3. -
Seite 29: Hinweise Zur Niederdruckregler Type A310I
Hinweise zur Niederdruckregler Type A310i... - Seite 30 Hinweise zur Niederdruckregler Type A310i...
