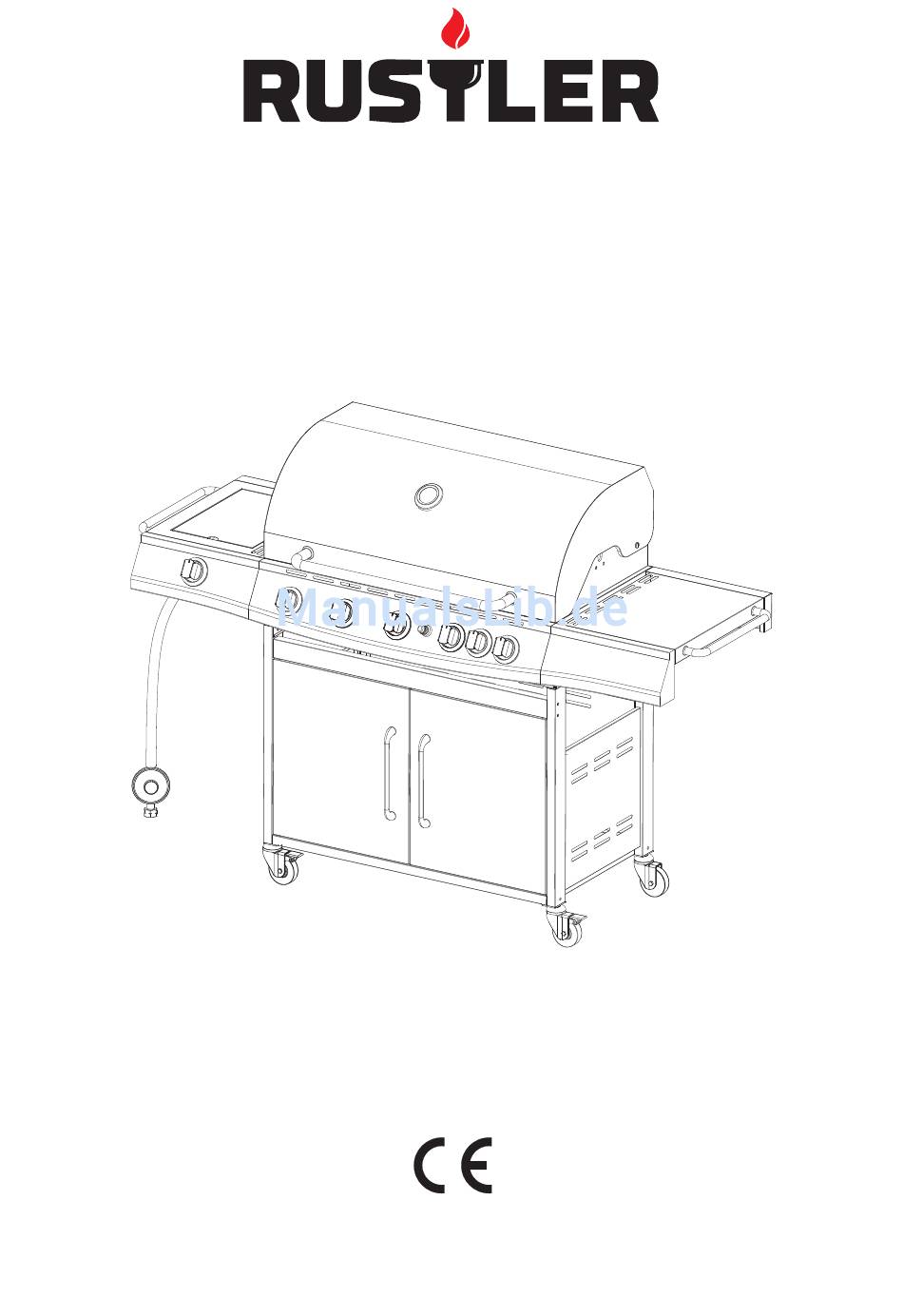

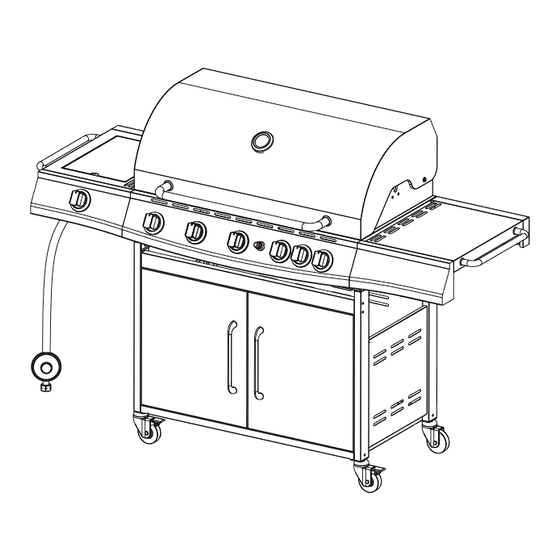

- Seite 1 Gebrauchsanleitung LP-0197A / 4250772310197 Rustler BBQ Gas Grill RS 900 Version 1.3 Latupo GmbH, Waterloohain 9, 22769 Hamburg, Germany...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ............................. 5 Technische Daten ............................8 Montageanleitung ............................9 Gasanschluss ..............................19 Dichtigkeitsprüfung / Leckagentest ..................... 20 Endkontrollliste ............................21 Zündung der Brenner..........................21 P ege & Wartung ............................24 Lagerung des Grills ............................ 26 Problembehebung ............................. 27 Grill-Tipps ..............................28 Umwelthinweise ............................ - Seite 4 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Rustler Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Produkt und hoffen, dass Sie zufrieden sein werden. Sollten Sie Fragen oder Anregungen haben, wenden Sie sich bitte an unsere Service-Hotline unter: 040 - 780 896 34 Gas aschen müssen immer im Freien und in einer aufrechten...
-
Seite 5: Sicherheitshinweise
LESEN SIE UNBEDINGT VOR DER INBETRIEBNAHME IHRES GASGRILLS DIESE BEDIENUNGSANLEITUNG EINSCHLIEßLICH ALLER SICHERHEITSWARNUNGEN UND SICHERHEITSHINWEISE AUFMERKSAM DURCH! Ein Nichtbeachten der in diesem Handbuch aufgeführten Gefahrenhinweise, Warnungen und Vorsichtmaßnahmen kann zu schweren oder gar tödlichen Verletzungen oder zu Sachschaden durch Brand oder Explosion führen. GEFAHRENHINWEIS Bei Gasgeruch: 1 Schließen Sie die Gaszufuhr zum Gerät. - Seite 6 Sicherheitshinweie Ein Nichtbeachten der in diesem Handbuch aufgeführten Gefahrenhinweise, Warnungen und Vorsichtsmaßnahmen kann zu schweren oder gar tödlichen Verletzungen oder zu Sachschäden durch Brand oder Explosion führen. • Folgen Sie der für Ihren Gasgrill angegebenen Anleitung zum Anschluss des Gasdruckreglers. •...
- Seite 7 • Verwenden Sie keine Holzkohle, Briketts oder Lavasteine in Ihrem Gasgrill. Bewahren Sie im Unterschrank des Grills keine Brennsto behälter auf. Reinigen Sie Ihren Gasgrill in regelmäßigen Abständen gründlich. • Flüssigpropangas ist kein Erdgas. Der Umbau des Grills auf Erdgas ist nicht zulässig. •...
-
Seite 8: Technische Daten
Technische Daten Gesamtleistung (max. 23,6 kW Leistung) Gasverbrauch 1690 g/h Druckminderer Kompatibel zu EN 12864 (max. Durch uss 2000 g/h) Gassystem Gasdruck: 50mbar Injektor: 0,80 mm (Hauptbrenner) / 0,75 mm (Seitenbrenner) Gastyp G30 (Propan), G31 (Butan) und Mischungen Kategorie I3B/P(50) Identcode: 359BU1047 Sonstiges:... -
Seite 9: Montageanleitung
Montageanleitung... - Seite 10 Bild Anz. Bild Anz. Titel Titel Warmhalterost Türleiste mit Magnet Standbein Grillplatte hinten links Grillrost Fettauffangplatte Flammenschutz Drehregler Sockel für Grillkorpus Drehregler Seitliche Ablage Seitenbrenner Griffsatz Schraube (M6X35) Seitengriff Schraube (M6X10) Wagen Schraube (M4X10) Rückwand Standbein Schraube (M3X10) hinten rechts Wagen M3 Mutter Seitenwand...
- Seite 11 SCHRITT 1 Hinten (links) Hinten (rechts) Vorne (links) Vorne (rechts) M6X35 M3X10 M3 Mutter 2x SCHRITT 2 M6X10 2x M4X10 12x...
- Seite 12 SCHRITT 3 Magnet zeigt nach unten M6X35 4x SCHRITT 4 Räder mit Feststellbremsen an der Vorderseite anbringen...
- Seite 13 SCHRITT 5 Beim Einbau der Türen, den Stift nach unten drücken. Der Türschluss kann ggf. über die Magnete eingestellt werden. M6X10 4x SCHRITT 6 M6X10 4x...
- Seite 14 SCHRITT 7 SCHRITT 7 3-4MM Für die Montage der Seitenablage alle vier Schrauben nicht komplett anziehen (ca. 3mm frei lassen). M6X10 4x SCHRITT 8 SCHRITT 8 Seitenablage und Seitenbrenner an beiden Seiten einhängen und die Schrauben festziehen. Gegebenenfalls müssen Sie zur Montage der rechten Seitenablage die vorhandenen Gaslei- tungen und Kabel vorsichtig nach unten drücken.
- Seite 15 M4X10 2x SCHRITT 14 SCHRITT 9 M6X10 10x SCHRITT 13 SCHRITT 10 RITT 13 Sicherstellen, dass der Zündkabel an der Elektrode fixiert ist. Stellen Sie sicher, dass die M4X12 Elektrode einen Abstand von ca. 3mm zum Brenner hat. RITT 14 Achten Sie darauf, dass der Gasschlauch nicht über Ecken und scharfe Kanten verlegt werden darf.
- Seite 16 SCHRITT 11...
- Seite 17 SCHRITT 12 SCHRITT 17 Für den Motor werden zwei Batterien der Größe LR20 (D - 1.5V) benötigt (nicht im Lieferumfang enthalten). Legen Sie die Batterien Liste in den Motoraufsatz ein. Die Polarität (+ und -) ist im Batteriefach gekennzeichnet. Anz. Anz.
- Seite 18 SCHRITT 14 SCHRITT 18 Nach dem Aufbau bitte alle Schraubverbindungen noch einmal kontrollieren und ggf. nachziehen. Drehen Sie den Deckel der Zündung, wie in der Darstellung veranschaulicht, gegen den Uhrzeiger- sinn und legen Sie eine Batterie ein. (Nicht im Lieferumfang erhalten).
-
Seite 19: Gasanschluss
Gasanschluss Prüfen Sie alle Gasanschlüsse auf Leckage bevor Sie Ihren Gasgrill verwenden. Führen Sie unbedingt vor der ersten Benutzung die im Kapital „Dichtigkeitsprüfung“ beschriebene Vorgehensweise durch. Für Ihre Sicherheit: • Prüfen Sie das Gas aschenventil, um sicherzustellen, dass das richtige externe Außengewinde vorhanden ist. -
Seite 20: Dichtigkeitsprüfung / Leckagentest
TRENNEN SIE DIE GASZUFUHR, WENN DER GRILL NICHT BENUTZT WIRD. Die Gas asche trennen: 1. Stellen Sie alle Brenner-Bedienknöpfe auf die OFF-Position (Senkrechte Einkerbung auf den Bedienknöpfen muss nach oben zeigen). 2. Das Flaschenventil komplett schließen (im Uhrzeigersinn drehen). 3. Trennen Sie den Druckminderer von der Gas asche durch Drehen der Überwurfmutter im Uhrzeigersinn. -
Seite 21: Endkontrollliste
WARNHINWEIS: Zünden Sie während der Leckagentests die Brenner nicht. Sie benötigen Folgendes: eine Seifenlösung und einen Lappen oder eine Bürste zum Auftragen der Lösung. Mischen Sie Seife oder Spülmittel in das Wasser. Stellen Sie sicher, dass sich alle Bedienknöpfe der Brenner in der OFF-Position be nden (Senkrechte Einkerbung auf den Bedienknöpfen muss nach oben zeigen). -
Seite 22: Zünden Des Hauptbrenners
Seitenbrenner Spar amme Hauptbrenner ZÜNDEN DES HAUPTBRENNERS Ö nen Sie den Deckel. Prüfen Sie, dass sich alle Bedienknöpfe der Brenner in der OFF-Position be nden (Senkrechte Einkerbung auf den Bedienknöpfen muss nach oben zeigen WARNHINWEIS: Bevor Sie das Ventil an der Gas asche ö nen, müssen sich die Bedienknöpfe der Brenner in der Position OFF be nden. - Seite 23 ZÜNDEN DES SEITENBRENNERS Ö nen Sie den Deckel des Seitenbrenners. WARNHINWEIS: Wenn Sie den Deckel während des Zündens des Seitenbrenners nicht ö nen, oder die Wartefrist von 5 Minuten nicht einhalten, um das Gas entweichen zu las- sen, falls der Seitenbrenner nicht brennt, kann eine explosive Stich amme ent- stehen, die ernsthafte Körperverletzungen oder tödliche Unfälle verursachen kann.
-
Seite 24: P Ege & Wartung
WARNHINWEIS: Bevor Sie das Ventil an der Gas asche ö nen, müssen sich die Bedienknöpfe der Brenner in der Position OFF (Senkrechte Einkerbung auf den Bedienknöpfen muss nach oben zeigen). Ö nen Sie das Gas aschenventil wie es entsprechend des Reglertypes vorgesehen ist. WARNHINWEIS: Beugen Sie sich nicht über den geö... -
Seite 25: Trennen Sie Wie Oben Beschrieben Die Gasflasche Von Ihrem Gasgrill
SCHALTEN SIE IHREN GASGRILL AUS, UND WARTEN SIE MIT DEM REINIGEN, BIS DER GRILL ABGEKÜHLT IST. TRENNEN SIE WIE OBEN BESCHRIEBEN DIE GASFLASCHE VON IHREM GASGRILL VERWENDEN SIE ZUM REINIGEN DES GRILLS ODER DER WAGENFLÄCHEN NIEMALS BACKOFENREINIGER, SCHEUERMITTEL KÜCHENREINIGER , REINIGER MIT ZITRUSBESTANDTEILEN ODER SCHEUERSCHWÄMME. -
Seite 26: Lagerung Des Grills
• Spinnen und Insekten Ihr Gasgrill ist, wie alle für die Verwendung im Freien vorgesehenen Gasgeräte, ein Ziel für Spinnen und Insekten. Diese nisten sich gern im Bereich des Brennerrohres ein. Dadurch wird der Gas uss blockiert, sodass Gas zurück und aus der Brennluftö nung ausströmen kann. Dadurch kann ein Brand in und um die Brennluftö... -
Seite 27: Problembehebung
Problembehebung Probleme Mögliche Ursache Lösungen Impulszündgerät beschädigt Impulszündgerät ersetzen Die Kabel des Impulszündgerätes Befestigen oder verbinden Sie sind lose oder abgefallen erneut die Kabel mit dem Der Brenner zündet nicht Impulszündgerät bei Betätigung des Die Brennerö nung ist blockiert überprüfen Sie die Ö nung Impulszündgeräts Batterie ist leer oder defekt Verwenden Sie eine neue Batterie... -
Seite 28: Grill-Tipps
Grill-Tipps 1. Der Garzustand von Fleisch, ob rare, medium oder durchgebraten, wird auch durch die Fleischstärke beein usst. 2. Die Garzeit wird durch die Art, die Größe und Form des Fleisches, die Temperatur des Fleisches zu Kochbeginn und dem Grad des gewünschten Garzustandes, beein usst. 3. -
Seite 29: Hinweise Zur Niederdruckregler Type A310I
Hinweise zur Niederdruckregler Type A310i... - Seite 30 Hinweise zur Niederdruckregler Type A310i...
