BEA 150 Anleitung

Dieselrauchmessgerät BEA 150
ANLEITUNG ZUR EICHUNG
Vorbereitungen:
• Gerätespezifische Angaben und Identifikationen ins EichFormular (EF) übertragen.
Kontrollen:
• Plombierung und Zulassungszeichen gemäss PublikationsBlatt (PB), Ziffer 3
• Rote Kleber des Eichmeisters: Messkopf, Grundgerät, Graufilter.
• Nachweis der Wartungsarbeiten gemäss Bedienungsanleitung; Opazimeter RTM
430, Seite 8 (Kapitel 4: "Wartung"): Wartungsnachweis (im separaten Wartungs-
ordner).
• Allgemeinzustand und Sauberkeit des Gerätes.
• Sonde und Schlauch auf Vollständigkeit, Bauart und Zustand kontrollieren (PB,
Ziffer 1.5).
• Messung der Anwärmdauer. Gerät einschalten und Stoppuhr starten.
Nach dem Aufstart erscheint
Diagnose wählen mit ↓, dann >>
ebenso Diesel wählen
ebenso Dauermessung wählen >>
Pulszahl = 1 setzen mit ↑
weiter mit >>, bis Messzelle bereit folgt Anzeige: Anwärmphase ....
Der Abschluss erfolgt mit der
Grenzwerte für Anwärmdauer im PB, Ziffer 2.
• Drehzahlmessung: Ausgang "Rechteck" des Drehzahlsimulators ans Messgerät
wie folgt anschliessen:
Schwarze Klemme des Simulators verbinden mit schwarzer B–-Klemme des BEA
(B– -Anschluss
Die rote B+-Klemme des BEA muss frei bleiben!
Roter Flachstecker des Simulators verbinden mit grünem Bananenstecker des BEA
(TD/TN-Anschluss
Im Menü Dauermessung mit der
Kontrolle der Drehzahlmessung gemäss EF.

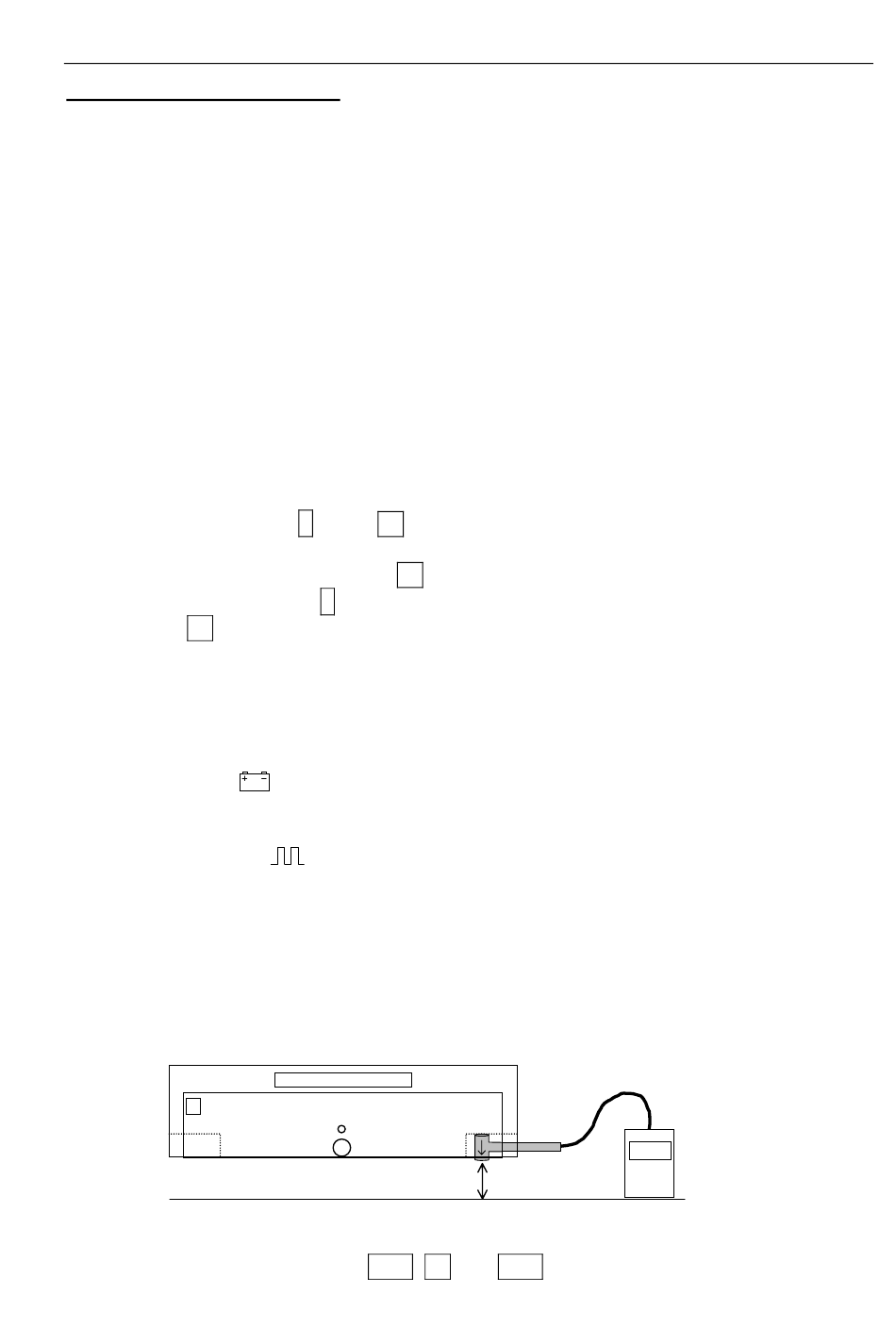

• Ventilatorenleistung: Ventilatoren laufen nur während der Messung (z.B. während
der Dauermessung): Handkontrolle, Geräuschkontrolle (periodische Drehzahlände-
rungen sind normal), Messung direkt über den beiden Austrittskanälen (Geräteun-
terseite mindestens 10 cm Abstand zum Boden, Messzelle nicht auf Rückseite le-
gen!) mit Anemometer (Maximalwerte in PB eintragen).
Im Menü Dauermessung mit der
Grenzwerte (PB, Ziffer 1.3):
Rückkehr ins Hauptmenü mit ESC, >> und ESC.
Instr0125d.doc / 19.12.2005/ Sj
).
).
>10 cm
Anzeige: Offizielle Messung ... Einst.
Anzeige: Benziner...Diesel
Anzeige: Dauermessung...
Anzeige: Einstellung der Pulszahl
Anzeige: ... Pulszahl
Anzeige: Nullabgleich ....
Anzeige: Drehzahl [/min]
Primärsignal
Anzeige: ...Drehzahl [/min] XXXX
4.8 bis 7.0 m⋅s
1
XXXX
5 m/s
-1
.
