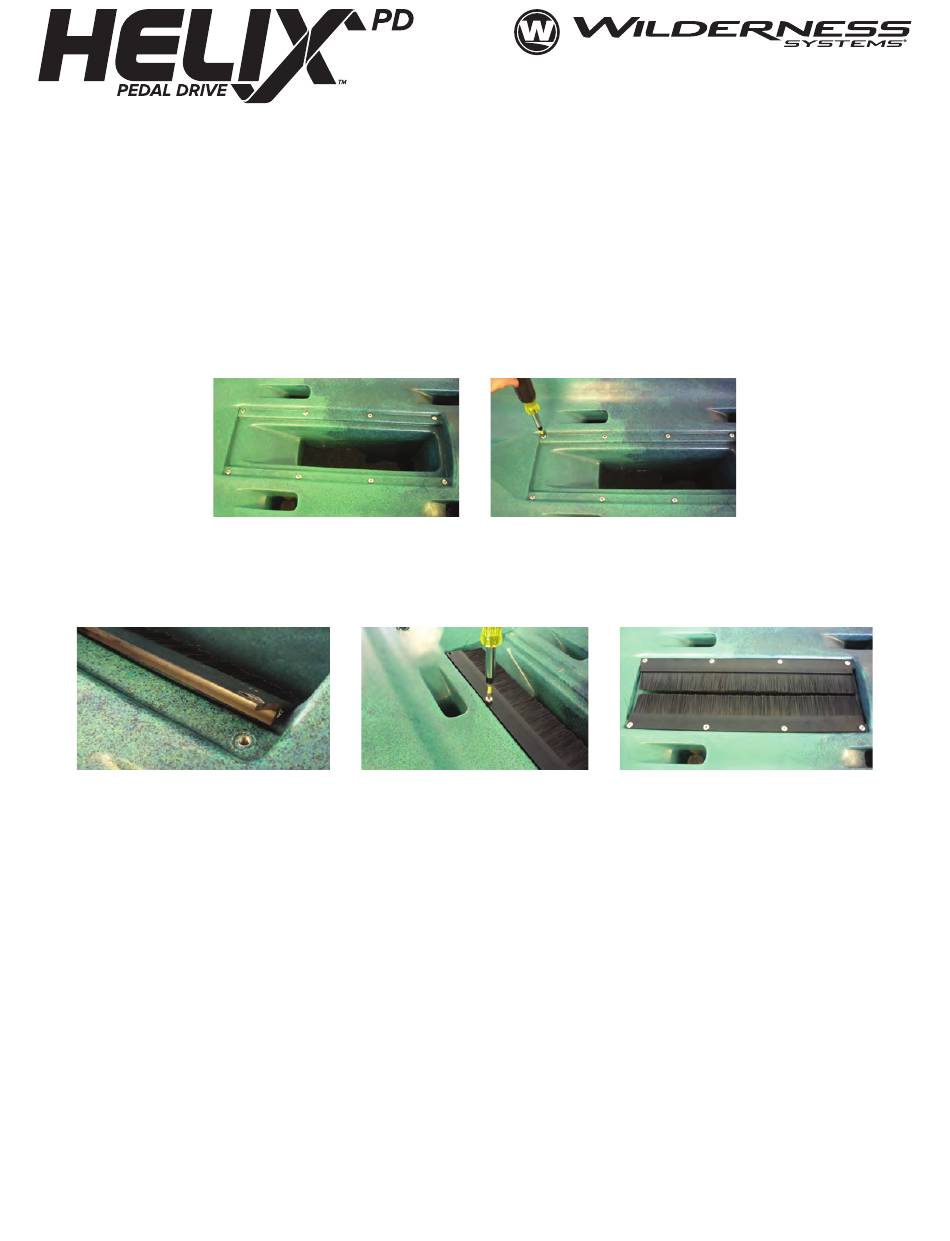

6. MONTAGE DES SCHALLWANDSYSTEMS ZUR GERÄUSCHMINDERUNG
6.1 Lieferumfang
•
(2) Schallwände aus Faserbürste (D)
•
(8) 10-32x 3/8"-Schrauben (mit Helix-PD-Kajak mitgeliefert)
6.2 Erforderliche Werkzeuge (nicht mitgeliefert)
•
#2-Kreuzschlitzschraubendreher
6.3 Montage des Schallwandsystems zur Geräuschminderung
Drehen Sie Ihr Helix-PD-Kajak so um, dass der Rumpfboden freiliegt. Finden Sie die 8 Einsatzorte um den Helix-PD-Speigatt-
Bereich des Kajaks. Entfernen Sie die mit dem Helix-PD-Kajak mitgelieferten Füllschrauben aus den Einsätzen.
Legen Sie die Schallwände (D) in die abgestufte Aussparung des Speigatts. Die Seite des Prallblechs (D), auf der sich die
Stufe befindet, richtet sich mit der Rastung im Speigatt aus, der in den Rumpf des Kajaks geformt ist.
Verwenden Sie die Füllschrauben, die mit Ihrem Helix-PD-Kajak mitgeliefert wurden, um die Schallwände (D) an den Einsätzen
zu befestigen, sodass die Faserbürsten ein Tor bilden, das die Speigattsparung bedeckt.
Hinweis: Die für diesen Schritt benötigten 10-32 x 3/8"-Traversenschrauben wurden mitgeliefert und an Ihrem Helix-PD-Kajak
angebracht.
7. MONTAGE DER STAURAUMGURTE
7.1 Lieferumfang
Kit C
•
Stauraumgurt mit männlicher Schnalle (C)
•
Stauraumgurt mit weiblicher Schnalle (C)
•
(2) Deck-Schleifen (C1)
•
(4) 10-32 x ¾"-Schrauben (C2)
•
(4) 10 x 5/8" Neoprenunterlegscheiben (C3)
•
(4) 10-32 Hutmutter (C4)
7.2 Erforderliche Werkzeuge (nicht mitgeliefert)
•
#2-Kreuzschlitzschraubendreher
•
3/8"-Schlüssel
•
7/32"-Bohreinsatz
•
Bohrmaschine
8
