Aritech DD1012AM-N Installationsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

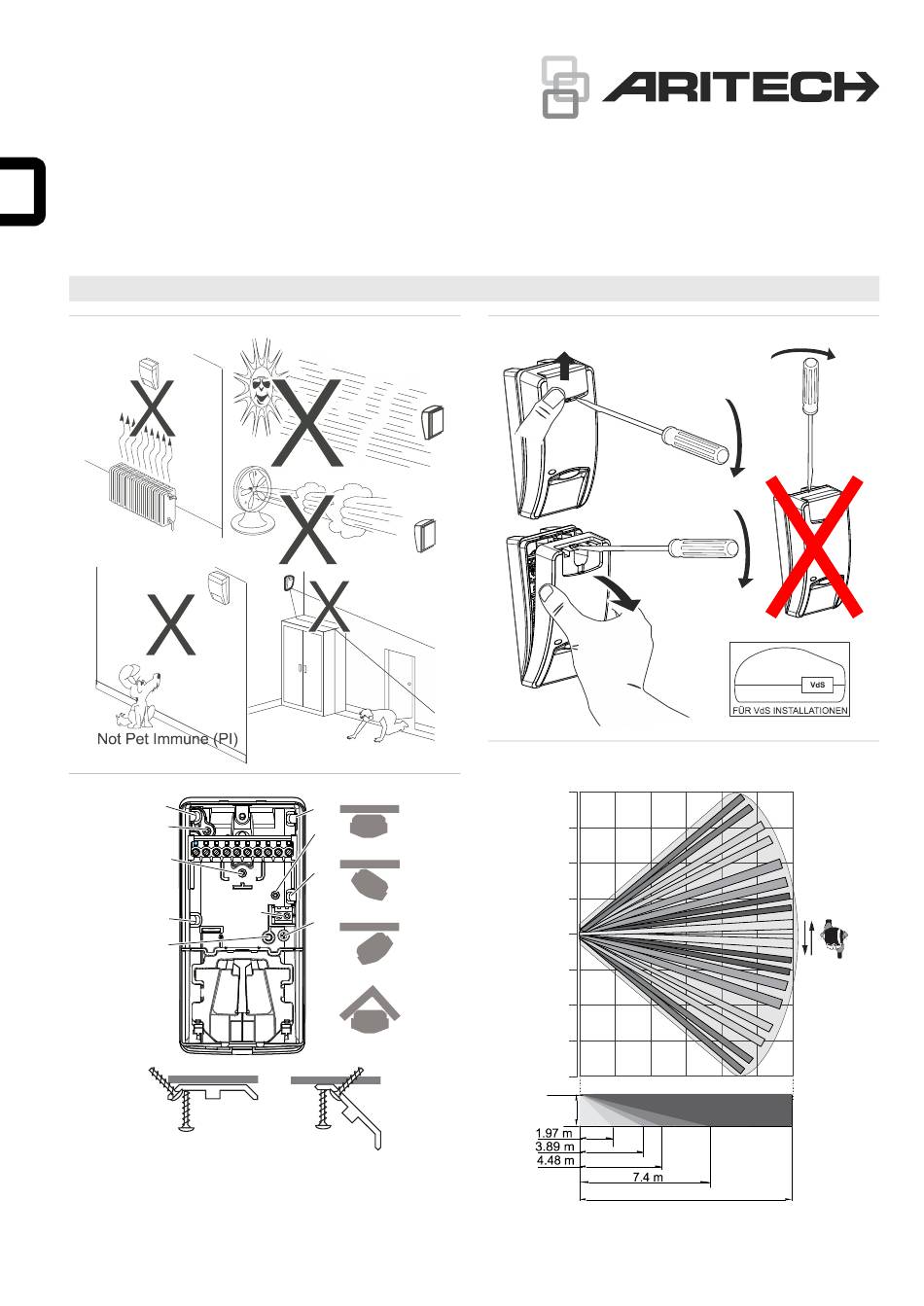

DD1012AM(-D)-N Dual Detector Installation
Sheet
EN DA DE ES FR
IT
1
4
B2
A2
SB01 (1)
Spare
B
ST400 3 ( )
© 2022 Carrier
NL PL PT SV
C
A
A
B
C
Cover screw (2)
C
B/C
A2 + B2
2
(1)
(3) ( ) 4
3
12 m range
8 m
6 m
4 m
2 m
0 m
2 m
4 m
6 m
8 m
2.4 m
(optimum)
1 / 54
(2)
( ) 3
12.0 m
P/N 466-5631-ML • REV C • ISS 15JUL22
Inhaltsverzeichnis
Verwandte Anleitungen für Aritech DD1012AM-N
Inhaltszusammenfassung für Aritech DD1012AM-N
-
Seite 13: Beschreibung
DE: Installationsanleitung Das Gerät ist nicht geerdet. Jeder WARNUNG! externe Stromkreis, der an das Gerät angeschlossen ist, muss sich im selben Gebäude befinden und mit einem Schutzleiter verbunden sein. Beschreibung Die Aderisolation von Kabeln, die an das Gerät Der DD1012AM(-D)-N ist ein Dual-AM-Bewegungsmelder. angeschlossen sind, muss den Anforderungen der IEC 60332-1-2 und IEC 60332-1-3 oder IEC 60332-2-2-2, Er vereint die patentierte PIR-Spiegeloptik mit der patentierten... -
Seite 14: Anschlüsse
Verwenden Sie für Deckenmontagen die Dreh- Einstellen des Melders Befestigungshalterung SB01. Die Montageposition für Die Positionen der Steckbrücken und DIP-Schalter sind in SB01 ist in Abbildung 4 als Element 1 dargestellt. Abbildung 13 dargestellt. Hinweis: Die Verwendung von SB01 ist nicht konform mit EN 50131 Grad 3 Installationen. -
Seite 15: Dip-Schalter
• Aus: Negative Polarität. Konfiguriert die Eingänge (WT und Zur Einstellung des Dual-Widerstands entfernen Sie die Steckbrücke J1 und verwenden Anschluss 3 und 6. D/N) als „Aktiv-Low“. Werkseitige Einstellung. Die Funktionalität wird in Abbildung 9 erklärt. Bei einer einzelne Meldegruppe, bei der alle integrierten Widerstände eingeschaltet sind, kann der Widerstand der Abbildung 9 Gruppe wie folgt aussehen. -
Seite 16: Durchführen Eines Gehtests
DIP-Schalter SW2, AM-Einstellungen Konfiguration des Erfassungsbereichs • Entfernen Sie die Abdeckungen (Abb. 8, Punkt 1) falls SW2-1: AM-Tag-/Nachtmodus erforderlich. Der geänderte Erfassungsbereich ist in Abbildung 8, Punkt 3 bis 7 dargestellt. Ein: Nur AM-Tagmodus. AM-Erkennung ist nur im Tagmodus aktiv (Werkseinstellung). Hinweis: Falls beide Abdeckungen eingesetzt sind, ist die Reichweite des Melders auf 6 m begrenzt... -
Seite 17: Leds Und Ausgänge
Während der ersten 180 Sekunden des Nur DD1012AM-N: Maximale Ausgangsleistung 13,46 mW „Grünen-Modus“ Betriebs wird der Melder in den 0,003 µW/cm² Max. Mikrowellenleistung bei hochempfindlichen PIR-Modus geschaltet, um zusätzliche Tests zu ermöglichen, z. B. durch Verwendung einer externen Alarmspeicher-Funktion Wärmequelle, um eine erhebliche Verringerung der Reichweite zu testen.
