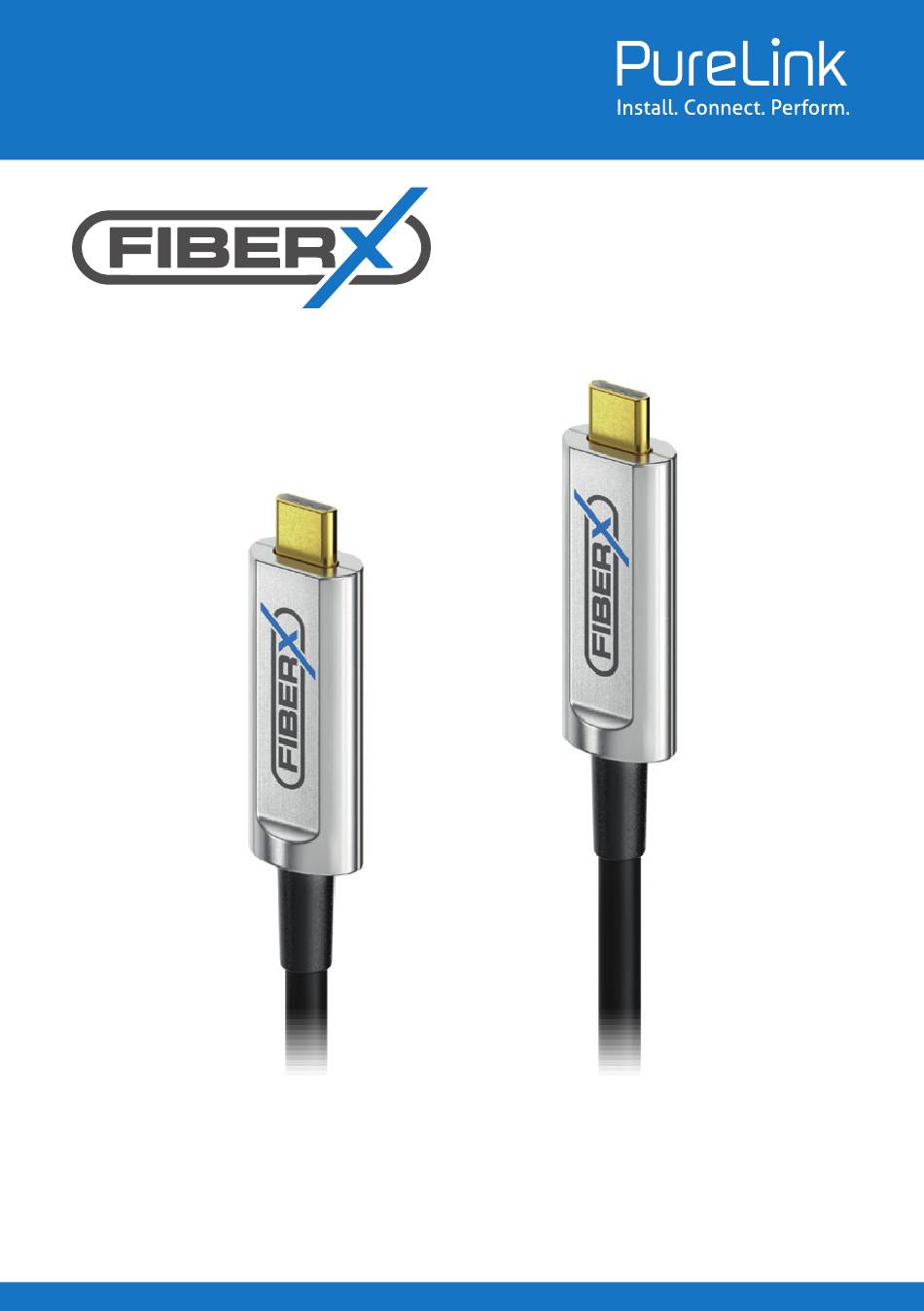

- Seite 1 Bedienungsanleitung (DE) FX-I600 USB 3.1 AOC Kabel Version 1.0 | 2021...
- Seite 2 USB 3.1 AOC Kabel INHALTSVERZEICHNIS KAPITEL SEITE Einleitung ....................3 Bestimmungsgemäßer Gebrauch ............3 Sicherheitshinweise ................4 - 5 Lieferumfang .................... 5 Merkmale ....................6 Anwendung ....................6 Spezifikationen ................... 7 - 8 Mechanische Eigenschaften & Umweltverträglichkeit ������������� 7 Spezifikationen ���������������������������������������������������������������������������������������������� 8 Umgebungsbedingungen �������������������������������������������������������������������������...
- Seite 3 EINLEITUNG Vielen Dank, dass Sie sich für das aktive USB 3.1 Gen 2 AOC Kabel entschieden haben. Mit diesem Kabel können Sie USB- Signale ohne externe Stromversorgung bis zu einer Entfernung von 15m übertragen. Das Kabel ist ein Hybridkabel, welches sowohl optische Glasfasern als auch Kupferleitungen enthält.
- Seite 4 SICHERHEITSHINWEISE Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen für dadurch resultierende Personen-/ Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
- Seite 5 Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt: • sichtbare Schäden aufweist • nicht mehr ordnungsgemäß funktioniert • über einen längeren Zeitraum unter ungünstigen Umge- bungsbedingungen gelagert wurde oder • erheblichen Transportbelastungen ausgesetzt wurde. Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder bereits dem Fall aus geringer Höhe kann das Produkt beschädigt werden.
- Seite 6 MERKMALE • entspricht USB 3.1 Gen2 Standard, erreicht eine Bandbreite bis zu 10 Gbps • Liefert bis zu 1.5 W auf bis zu 15 m Länge • externe Stromversorgung ist nicht erforderlich • Optisches Hybridkabel mit Glasfaser und Kupferdraht • Abwärtskompatibel mit USB 3.0 / 2.0 / 1.1 •...
- Seite 7 SPEZIFIKATIONEN Mechanische Eigenschaften und Umweltverträglichkeit: Eigenschaft Einheit Werte Zugfestigkeit bis zu 157N (Langzeit) Bruchfestigkeit (Langzeit) N/100mm 1000N Minimaler Biegeradius 10mm (dynamisch) Mindestbiegeradius 20mm (statisch)
- Seite 8 Spezifikationen Artikel Beschreibung Einheiten Transmitter (Host) Receiver (Device) USB Version USB 3.1 Gen 2 Standard Bandbreite 10 Gbps O/E Konverter 2 channel 850 nm 2 CH GaAs PD array VCSEL array Stecker Typ Hybrid Typ mit OM3 Faser und Kupferdraht Kabeltyp USB Typ C Außendurchmesser...
- Seite 9 QUERSCHNITT Aufbau: Hybrid Kabel, Glasfaser (High Speed Daten), Kupfer (Low Speed Signale) Kabelaufbau: 2 Faserkerne und 2 Kupferleiter Kabelmantel: Durchmesser: 4,5mm Steckerabmessungen: 41 x 15 x 7,5mm Verbindungsmaterial: Zinklegierung Isolierung Glasfaser AL/MY Folie Innenleiter Mantel Baumwoll Füllmaterial...
- Seite 10 BETRIEBS- UND ANSCHLUSSPLAN Hinweis: Die FX-I600-Serie ist für die Verwendung mit einer +5V passiv- en Stromversorgung ausgelegt, die über das Quellgerät bere- itgestellt wird. Diese +5V-Verbindung, als auch die Stromver- sorgung des integrierten Glasfasermoduls, wird über eine reine Standard-Kupferverbindung an den Empfänger übertragen. Bitte stellen Sie sicher, dass das Quellgerät mehr als 500 mA liefern kann.
- Seite 11 WARTUNG Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/zerlegen Sie es deshalb niemals. Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten auss- chließlich von einem Fachmann bzw. einer Fachwerkstatt durch- führen. Sollten Sie noch Fragen haben, die in dieser Bedienungsanlei- tung nicht beantwortet werden konnten, wenden Sie sich an unseren technischen Kundendienst oder an einen Sachverstän- digen.
- Seite 12 GEWÄHRLEISTUNG UND HAFTUNG Der Hersteller gewährt auf ein neues Produkt die gesetzliche Gewährleistung von 2 Jahren. Da der Hersteller keinen Einfluss auf die Installation des Pro- duktes hat, deckt die Gewährleistung und die Garantie nur das Produkt selbst ab. Falls ein Fehler oder Defekt an Ihrem Produkt festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf.
- Seite 13 CE KONFORMITÄT Hiermit erklärt PureLink GmbH, dass FX-I600 der Richt- linie 2014/30/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.purelink.de/ce/FX-I600-XXX_CE.pdf GERÄTEENTSORGUNG WEEE-Reg. Nr.: DE 93847290 Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden.
- Seite 14 HAFTUNGSAUSSCHLUSS Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. Druckfehler und Änderungen an Gerät, Verpackung oder Anlei- tung behalten wir uns vor.
- Seite 16 PureLink GmbH Von-Liebig-Straße 10 48432 Rheine Deutschland Tel.: +49 (0) 5971 800 299-0 Fax: +49 (0) 5971 800 299-99 info@purelink.de www.purelink.de...
