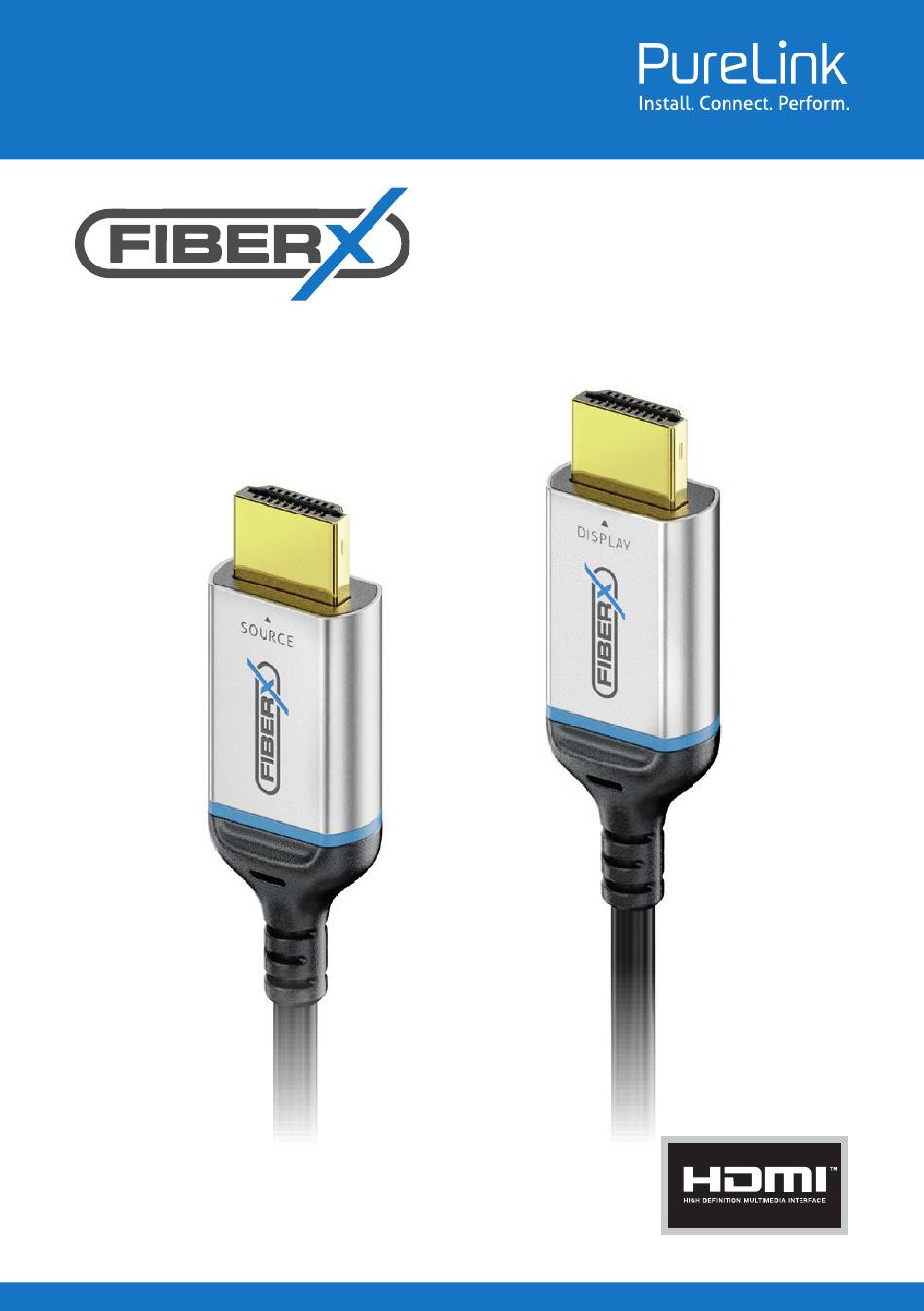

- Seite 1 Bedienungsanleitung (DE) FX-I380 HDMI 8K AOC Kabel Version 1.0 | 06.2021...
-
Seite 2: Inhaltsverzeichnis
HDMI 8K AOC KABEL INHALTSVERZEICHNIS Einleitung ....... . 3 Bestimmungsgemäßer Gebrauch ....3 Sicherheitshinweise . -
Seite 3: Einleitung
EINLEITUNG Vielen Dank, dass Sie sich für das aktive HDMI 8K Glasfaser AOC Kabel entschieden haben. Mit diesem Kabel können Sie HDMI- Signale ohne externe Stromversorgung bis zu einer Entfernung von 100m übertragen. Das Kabel ist ein Hybridkabel, welches sowohl optische Glasfasern als auch Kupferleitungen enthält. Unser HDMI Active Hybrid Kabel ist die wettbewerbsfähigste HDMI-Verbindungslösung auf dem Markt. - Seite 4 Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/ Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
-
Seite 5: Lieferumfang
Produkt: • sichtbare Schäden aufweist • nicht mehr ordnungsgemäß funktioniert • über einen längeren Zeitraum unter ungünstigen Umge- bungsbedingungen gelagert wurde oder • erheblichen Transportbelastungen ausgesetzt wurde. Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder bereits dem Fall aus geringer Höhe kann das Produkt beschädigt werden. -
Seite 6: Anwendung
Dieses HDMI 8K AOC Kabel verfügt über viele hervorragende Funktionen, wie unter anderem: • Unterstützung von HDMI 8K Spezifikation mit Datenraten bis zu 48Gbps • Unterstützung von HDCP1.4, HDCP 2.2 und HDCP2.3 • Unterstützung von Auflösungen bis zu 8K (7680x4320) 60Hz, 4: 4: 4 •... -
Seite 7: Spezifikationen
Dieses Kabel kann unter anderem für: • Digital Signage • LED Signboards • Heimkino • Blu-ray, 3D Video, Projektoren, Set Top Boxen, DVR, Spielekonsolen und Computer • Fernsehsender • Konferenzräume • Videogeräte • Sicherheitssysteme ... und mehr verwendet werden. SPEZIFIKATIONEN Mechanische Eigenschaften und Umweltverträglichkeit: Eigenschaft Einheit... - Seite 8 Spezifikationen: Artikel Beschreibung Einheiten Transmitter (Source) Receiver (Display) HDMI Version HDMI 8K, Voll unterstützte bidirektionale EDID- und HDCP- Kommunikation, HDCP 1.4/2.2/2.3 Durchgang, Audio, CEC, Unterstützt HEC & ARC Videobandbreite 48Gbps - 12Gbps pro Kanal + Clock Unterstützte Max. Auflösungen: 8K (7680x4320) 60Hz Auflösung und 4: 4: 4 8 / 10bit Entfernung...
-
Seite 9: Querschnitt
Umgebungsbedingungen: Betriebstemperatur: -10 – 50 °C Lagertemperatur: -20 – 60 °C Relative Luftfeuchtigkeit: 10 – 80 %RH QUERSCHNITT Aufbau: Hybrid Kabel, Glasfaser (High Speed Daten), Kupfer (Low Speed Signale) Kabelaufbau: 4 Faserkerne und 7 Kupferleiter Kabelmantel: Durchmesser: ~ 4,5mm Steckerabmessungen: ~ 50x20x11mm Verbindungsmaterial: Zinklegierung... -
Seite 10: Betriebs- Und Anschlussplan
BETRIEBS- UND ANSCHLUSSPLAN Hinweis: Die FX-I380-Serie ist für die Verwendung mit einer +5V passiven Stromversorgung ausgelegt, die über Pin 18 an der HDMI-Verbindung vom Quellgerät bereitgestellt wird. Diese +5V-Verbindung, als auch die Stromversorgung des integrierten Glasfasermoduls, wird über eine reine Standard-Kupferverbind- ung an den Empfänger übertragen. - Seite 11 Verbinden mit dem Verbinden mit dem Quellgerät Empfangsgerät Wenn das System nicht ordnungsgemäß funktioniert, lesen Sie bitte das Kapitel FAQ – Problembehebung im nächsten Abschnitt.
-
Seite 12: Faq - Problembehebung
FAQ - PROBLEMBEHEBUNG Das Display zeigt an: • Einen schwarzen Bildschirm • Ein verzerrtes Bild • Störgeräusche 1. Überprüfen Sie, ob sich die Anschlüsse in den richtigen Buchsen der Quell- und Empfangsgeräte befinden; über- prüfen Sie die Markierungen auf den Steckern. 2. -
Seite 13: Reinigung
REINIGUNG Vor jeder Reinigung ist das Produkt von den angeschlossenen Produkten zu trennen. Verwenden Sie keine Scheuermittel, Lösungsmittel, aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann. Zur Reinigung genügt ein trockenes, weiches und sauberes Tuch. -
Seite 14: Ce Konformität
Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss. CE KONFORMITÄT Hiermit erklärt PureLink GmbH, dass FX-I380 der Richtlinie 2014/30/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.purelink.de/ce/FX-I380-XXX_CE.pdf... -
Seite 15: Haftungsausschluss
Druckfehler und Änderungen an Gerät, Verpackung oder Anlei- tung behalten wir uns vor. HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C. ® Dolby und das Doppel-D-Symbol sind eingetragene Marken von Dolby Laboratories. PureLink GmbH Von-Liebig-Straße 10 48432 Rheine Deutschland... - Seite 16 Tel.: +49 (0) 5971 800 299-0 Fax: +49 (0) 5971 800 299-99 info@purelink.de www.purelink.de...
