Der DB-4 ist ein 4 Wege DMX Verteiler mit einem 3-pin und 5pin XLR Eingan Jack. Der DB-
4 übernimmt das Eingehende DMX Signal und splittet es in 4 Ausgangs Kanäle.
Jeder Kanal Ausgang und der Eingangs Kanal sind elektronisch voneinander Isoliert.
Alle 4 Kanäle haben unabhängig voneinander arbeitende Ausgangs Treiber um das DMX
Signal zu verstärken.
Zusätzlich besitzt das Gerät einen Link out/Terminate Schalter der zur Umwandlung benutzt
werden kann
Technische Beschreibung:
Strom Eingang
DMX Verbindung
Sicherung
Maße
Gewicht

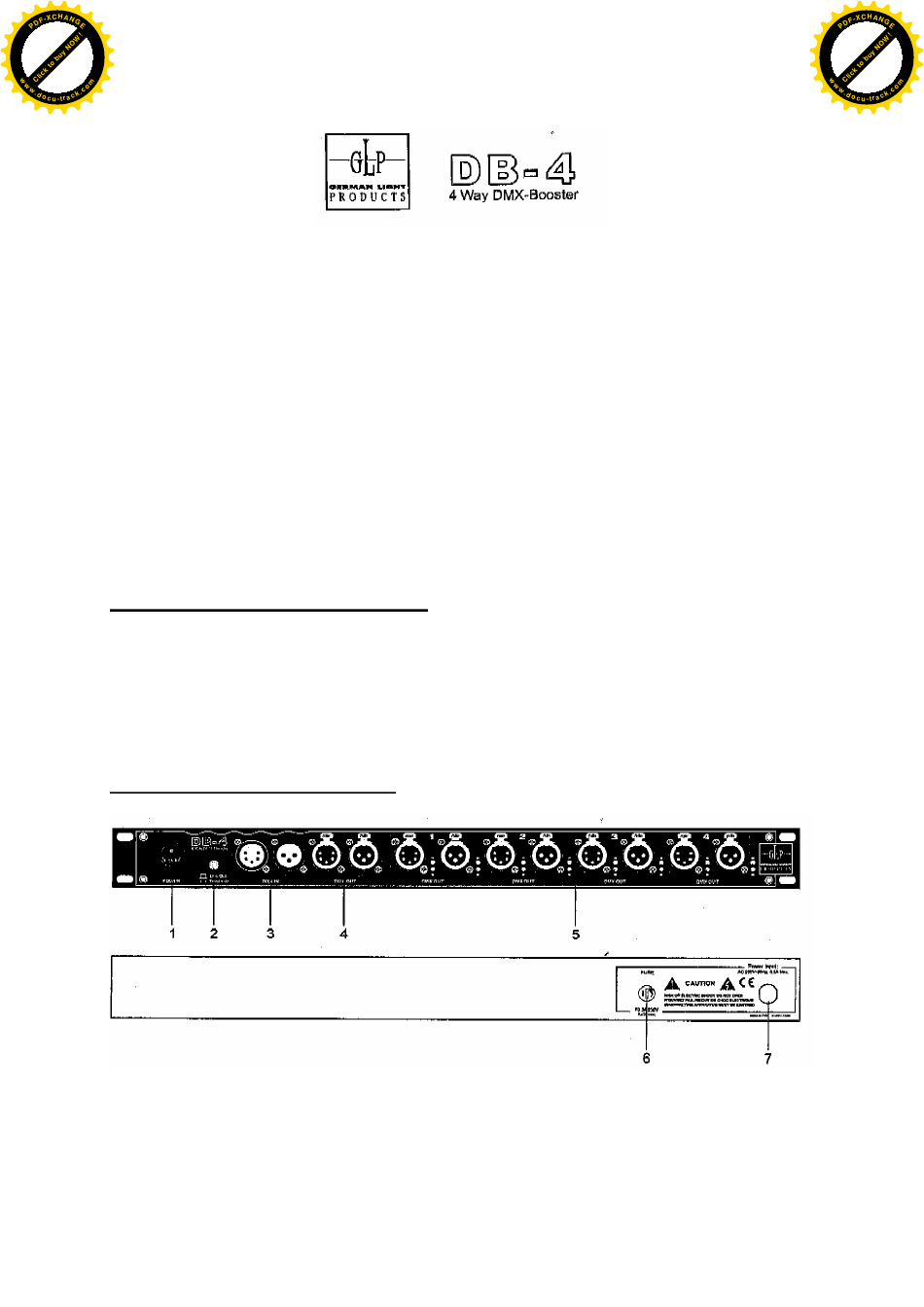

ALLGEMEINE FUNKTIONEN
1. Einschaltknopf: An und Ausschalter
2. Link out/Terminate Schalter: Ist primär als Notknopf gedacht. In der TERMINATE
Position wird der 4 Ausgangskanal ausgeschaltet und kann keine Signale mehr
weitergeben. In der Link Position kann er normal arbeiten
3. DMX Input: Dienen zur Nutzung der eingehenden DMX Signale
BEDIENUNGSANLEITUNG
AC 230V~50Hz, 0,5A
3-pin und 5-püin XLR Stecker
F0,5 A 250V 5 x 20 mm
482 x 140 x 44mm
2,4 KG
Verwandte Anleitungen für GLP DB-4
Inhaltszusammenfassung für GLP DB-4
- Seite 1 BEDIENUNGSANLEITUNG Der DB-4 ist ein 4 Wege DMX Verteiler mit einem 3-pin und 5pin XLR Eingan Jack. Der DB- 4 übernimmt das Eingehende DMX Signal und splittet es in 4 Ausgangs Kanäle. Jeder Kanal Ausgang und der Eingangs Kanal sind elektronisch voneinander Isoliert.
- Seite 2 4. DMX Output: Werden nur zur Weitergabe der DMX Signale verwendet 5. DMX Output/W Driver: Jeder Kanal Ausgang ist elektronisch Isoliert und hat einen Ausgangstreiber der die Signale dann verstärkt abgibt. 6. Sicherung: F0,5 A 250V 5 x 20 mm 7.
