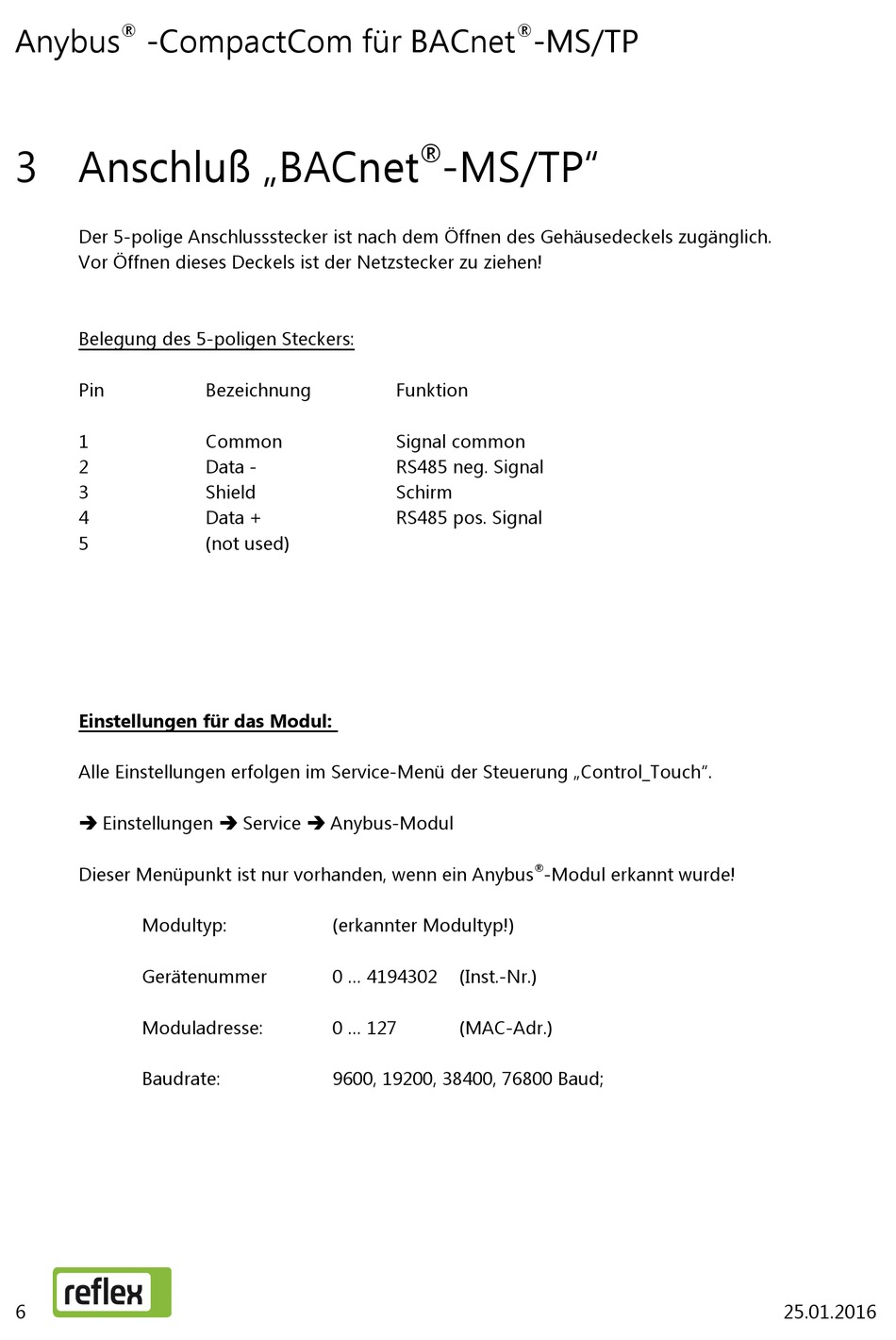

Reflex Anybus Beschreibung Seite 6

Anybus ® -CompactCom für BACnet
3 Anschluß „BACnet
Der 5-polige Anschlussstecker ist nach dem Öffnen des Gehäusedeckels zugänglich.
Vor Öffnen dieses Deckels ist der Netzstecker zu ziehen!
Belegung des 5-poligen Steckers:
Pin
1
2
3
4
5
Einstellungen für das Modul:
Alle Einstellungen erfolgen im Service-Menü der Steuerung „Control_Touch".
 Einstellungen  Service  Anybus-Modul
Dieser Menüpunkt ist nur vorhanden, wenn ein Anybus
Modultyp:
Gerätenummer
Moduladresse:
Baudrate:
6
Bezeichnung
Common
Data -
Shield
Data +
(not used)
(erkannter Modultyp!)
0 ... 4194302
0 ... 127
9600, 19200, 38400, 76800 Baud;
® -MS/TP
® -MS/TP"
Funktion
Signal common
RS485 neg. Signal
Schirm
RS485 pos. Signal
® -Modul erkannt wurde!
(Inst.-Nr.)
(MAC-Adr.)
25.01.2016
