Anybus ® -CompactCom für BACnet

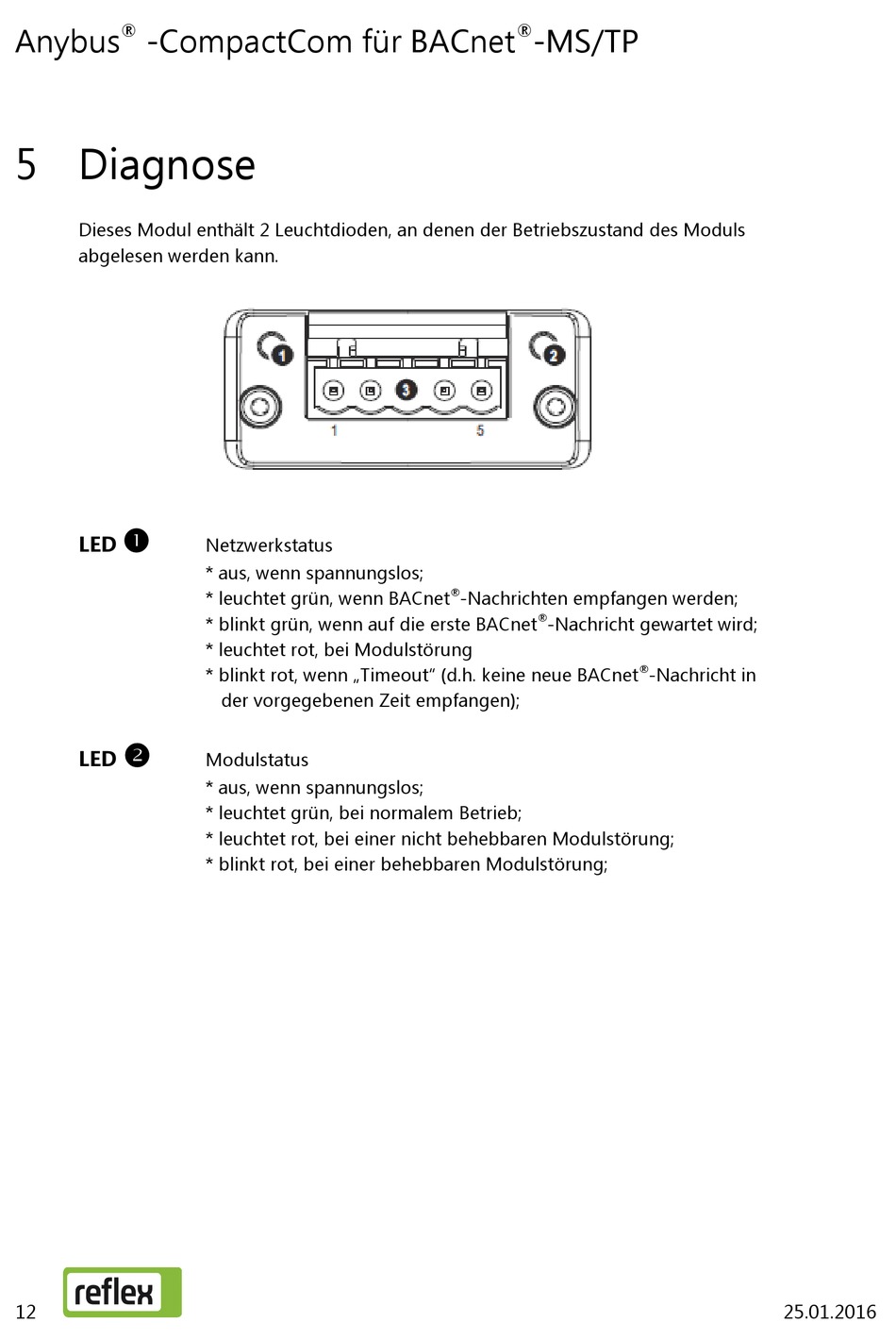

5 Diagnose
Dieses Modul enthält 2 Leuchtdioden, an denen der Betriebszustand des Moduls
abgelesen werden kann.

LED

LED
12
Netzwerkstatus
* aus, wenn spannungslos;
* leuchtet grün, wenn BACnet
* blinkt grün, wenn auf die erste BACnet
* leuchtet rot, bei Modulstörung
* blinkt rot, wenn „Timeout" (d.h. keine neue BACnet
der vorgegebenen Zeit empfangen);
Modulstatus
* aus, wenn spannungslos;
* leuchtet grün, bei normalem Betrieb;
* leuchtet rot, bei einer nicht behebbaren Modulstörung;
* blinkt rot, bei einer behebbaren Modulstörung;
® -MS/TP
® -Nachrichten empfangen werden;
® -Nachricht gewartet wird;
® -Nachricht in
