3M 2179-CS Installationsanweisung
Glasfasermuffe
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für 3M 2179-CS
Inhaltszusammenfassung für 3M 2179-CS

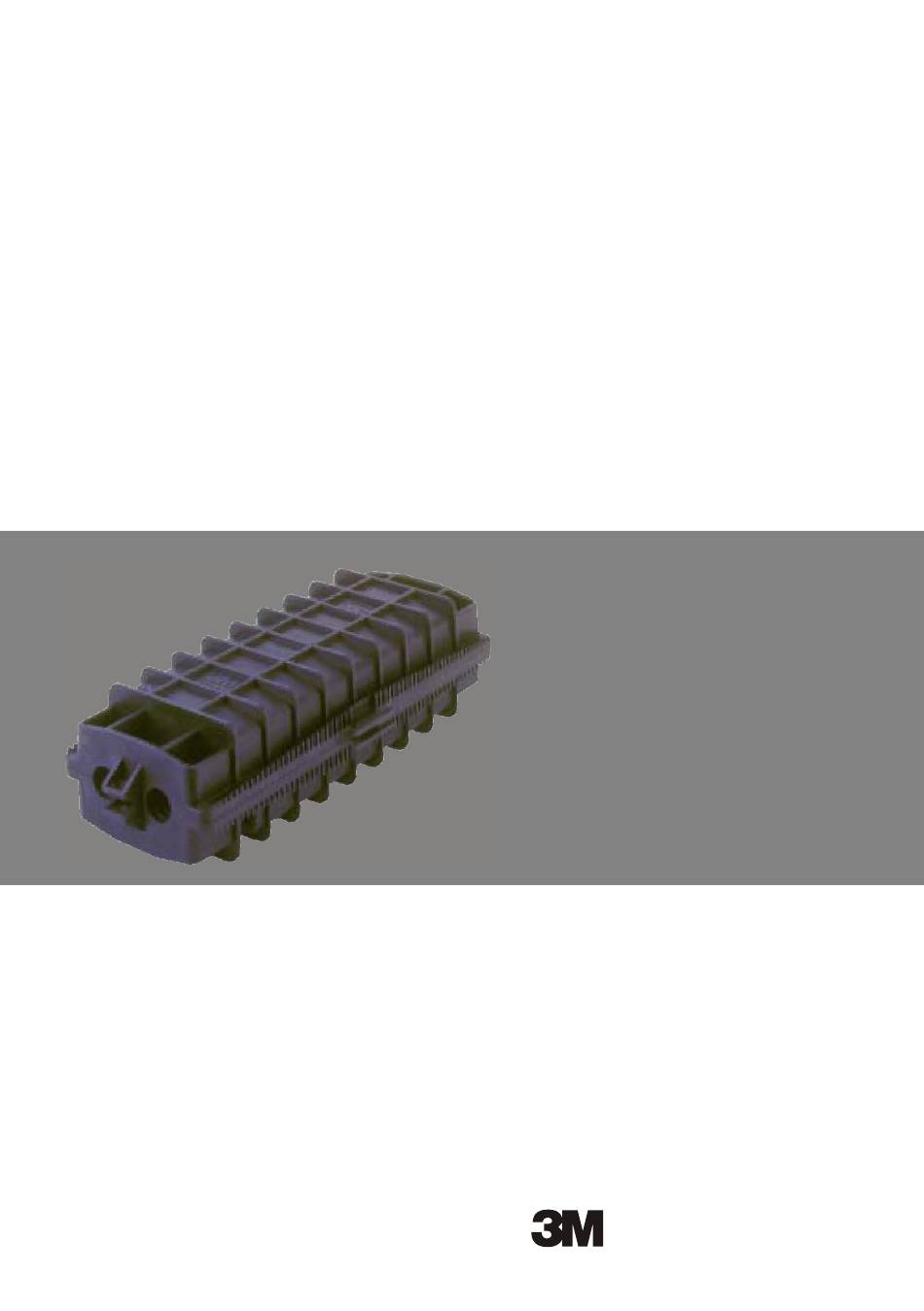

- Seite 1 3M Telecommunications Installationsanweisung Glasfasermuffe 2179-CS Innovation...
-
Seite 2: Inhaltsverzeichnis
SICHERHEITSHINWEISE ......................3 Bestimmungsgemäße Verwendung ......................3 KURZBESCHREIBUNG......................3 LIEFERUMFANG UND ZUBEHÖR ................... 4 BENÖTIGTES WERKZEUG...................... 5 MONTAGE..........................6 Vorbereitung des Muffen-Gehäuses und der Kabel................6 Dichtungsringe und Kabelbinder ......................7 Absetzten des Kabels..........................7 Abfangen des Kabelmantels und Zugentlastung ................... 8 Aufbau der Kabeldichtungen........................ -
Seite 3: Sicherheitshinweise
Luftkabelstrecken, für eine Sockelmontage oder für eine direkte Erdverlegung geeignet. 2 Kurzbeschreibung Haubenmuffe oder In-Line-Muffe. Gegenüber Die 3M™ Fibre Optic Closure 2179-CS ist für mechanischen oder chemischen Einflüssen, die den Einsatz in Kabelschächten, für Luftkabel- in den Anwendungsbereichen von optischen strecken, für eine Sockelmontage oder für eine... -
Seite 4: Lieferumfang Und Zubehör
Zubehör bestellt werden Montagesatz für Luftkabelstrecken (Tragkabel) 2179-CS/AHK Montagesatz für die Wandmontage 2179-CS/PAK Montagesatz für die Mastmontage 2179-CS/PK Montage-/Dichtungssatz zum Öffnen / Wiederverschließen der LWL-Muffe 2180-CS/RAK Abb. 1 Lieferumfang 3M™ Fibre Optic Closure 2179-CS / 0... -
Seite 5: Benötigtes Werkzeug
Abb. 2 Montagesatz zum Öffnen und Wiederverschließen der Muffe 2179-CS 4 Benötigtes Werkzeug • Schraubenschlüssel 13 mm • Seitenschneider • Schraubendreher • Drehmomentschlüssel • Schere • Hammer... -
Seite 6: Montage
Schrauben zur Befestigung des Spleißkassettenhalters eingeschraubt werden Achtung ! Die ordnungsgemäße Dichtigkeit der 3M™ Fibre Optic Closure 2179-CS hängt von der strikten Beachtung dieser Anleitung und dem Gebrauch des spezifizierten Materials ab. Eine Nichtbeach- tung kann eine Undichtigkeit oder andere Schä- den verursachen. -
Seite 7: Dichtungsringe Und Kabelbinder
5.2 Dichtungsringe und Kabelbinder Schieben Sie zwei Dichtungsringe auf das LWL- Achtung ! Kabel. Dazu müssen Sie einen Dichtungsring Falls notwendig können Dichtungsringe auch mit dem kleinsten Innendurchmesser auswäh- aufgeschnitten und über das Kabel gestülpt len, der sich noch auf das Kabels schieben werden. -
Seite 8: Abfangen Des Kabelmantels Und Zugentlastung
5.4 Abfangen des Kabelmantels und Zugentlastung Das mitgelieferte Band 23 ist 3 cm vom Mante- lende auf den Kabelmantel zu wickeln. Das Zugentlastungselement ist auf 3,8 cm zu kürzen und in der Zugentlastungsklemme zu fixieren. Mittels der beigelegten Schelle ist die Zugentlas- tungsklemme auf dem Kabelmantel zu sichern. -
Seite 9: Aufbau Der Kabeldichtungen
5.5 Aufbau der Kabeldichtungen Zum Aufbau der Dichtungen wird das 38 mm Dichtband zusammen mit den Dichtscheiben verwendet. Die Position des Bandes ist so zu treffen, dass die Zugentlastungs-klemme in die Ausparung der Muffenschale greift. Dazu ist das Band 51mm, vom Kabelmantelende beginnend, auf den Mantel aufzuwickeln. -
Seite 10: Schirmverbindung Und Erdung (Optional)
Beim Absetzen ist darauf zu achten, die Fasern in den Hohladern nicht zu beschädigen. An- schließend sind die Fasern sorgfältig mit dem 3M Kabel-Reiniger vom Gel zu reinigen. Von der flexiblen Hohlader aus dem Muffenkit ist ein Stück von 840mm abzuschneiden. Dann sind alle Fasern aus einer Hohlader des Kabels einzufädeln . -
Seite 11: Spleissen / Faservorrat Einlegen
Spleisskassette entnommen und die zu kassette fixiert. Dieser Vorgang ist abhängig verbindenden Fasern miteinander verspleisst. vom Typ der eingesetzten Spleisskassette: 3M-Spleisskassette: = Einklemmen in die Füh- rung DIN-Spleisskassette: = Fixierung mit Kabelbin- dern. Anschließend werden die Spleisse in den zuge- hörigen Haltern innerhalb der Spleisskassette... - Seite 12 Zusätzliche Kabelbinder können zur Fixierung des Faservorrates innehalb der LWL-Muffe genutzt werden. Die flexiblen Hohladern müssen locker – ohne enge Biegeradien oder Knicke – innerhalb der Muffe geführt werden. Bei mehr als einer Kassette sind die vorgenann- ten Schritte zu wiederholen und zum Abschluss die Kassette mit dem Deckel zu verschließen und den Rändelschrauben zu sichern.
-
Seite 13: Verschließen Der Muffe
8 Verschließen der Muffe Nachdem die Öffnungen der Muffe mit vorberei- teten Kabeln oder Blindstopfen belegt sind, ist das Dichtungsband längs des Muffenkörpers (siehe Abb. X2), einzulegen. Das Dichtband darf beim Trennen vom Zwischenband und beim Einlegen nicht gedehnt werden Der Muffendeckel wird auf den Grundkörper aufgesetzt. -
Seite 14: Dichtigkeitstest
8.1 Dichtigkeitstest Zur Prüfung der Dichtheit wird die Muffe mit der Überdruck wieder abzulassen. maximal 0,67 bar Überdruck geprüft. Danach ist... -
Seite 15: Wiederöffnen Der Muffe
9 Wiederöffnen der Muffe Zunächst müssen Sie die Keile mit einem Ham- mer vorsichtig entfernen. Danach sind die Schrauben mit einem Drehmomentschlüssel zu lösen. Nun müssen Sie aus dem Zubehörsatz „2180-CS/RAK“ die M10x1 Schrauben nehmen und damit die beiden Muffenhälften auseinan- derdrücken. -
Seite 16: Mast- Wand-, Luftkabelmontage
10 Mast- Wand-, Luftkabelmontage Zur Installation an Luftkabeln oder bei Mast- bzw. Wandmontage sind ausschließlich die entsprechenden 3M-Zubehörkits (Montagesätze) zu verwenden. Die Kits gehören nicht zum Lieferumfang und müssen gesondert bestellt werden. -
Seite 17: Technische Daten / Spezifikation
11 Technische Daten / Spezifikation... - Seite 18 Notizen...
- Seite 19 Notizen...
- Seite 20 Vorschriften etwas anderes vorsehen. 3M Telecommunications c/o Quante AG Carl-Schurz-Str. 1 · D-41453 Neuss Tel.: ++49 (0) 21 31 / 14 - 5999...
