- Seite 1 KWP 2000 Ltd & CO. KG Gellertstr. 16, 15517 Fürstenwalde Germany Tel: 49 177 8325486 Fax: 49 163 1590111 info@xxltech.com www.xxltech.com Bedienungsanleitung KFZ Diagnosescanner NX300 Version 1.0 12.11.2010...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUN www.xxltech.com Inhaltsverzeichnis 1 Einleitung ........................................3 1.1 Data Link Connector ....................................3 1.2 Diagnostic Trouble Codes ..................................4 2 Sicherheitsinformationen ..................................... 4 2.1 Warnhinweise ....................................... 4 3 Ausstattung ........................................5 4 Technische Spezifikationen ................................... 6 4.1 Technische Daten ....................................6 4.2 Lieferumfang ...................................... -
Seite 3: Einleitung
Baujahr 1996 mit OBD II / EOBD / JOBD. Der OBD Diagnosescanner liest alle Fehlercodes (Generelle und Hersteller spezifische Codes). Der OBD KFZ Diagnosescanner Modell NX300 wu rde speziell für OBD2 Fahrzeuge entwickelt. Es dient zur schnellen Analyse des Fehlerspeichers von Steuergeräten, wie sie in allen OBD II Fahrzeugen gängiger Hersteller eingesetzt werden. -
Seite 4: Diagnostic Trouble Codes
BETRIEBSANLEITUN www.xxltech.com 1.2 Diagnostic Trouble Codes Die Fehlerkennziffern nennen sich Diagnostic Trouble Codes, oder kurz DTC. Diese werden im Fahrzeug gespeichert wenn Fehler in der Motorsteuerung oder in der Abgaszusammensetzung festgestellt werden. Die DTC helfen den Fehler zu entdecken bzw. zur Lokalisierung und zur Entfernung der Fehlers. Die DTCs bestehen aus einem 5stelligen alphanummerischen Code. -
Seite 5: Ausstattung
BETRIEBSANLEITUN www.xxltech.com • Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden. • Wenn die Batterie leer ist, (wird z. B. durch den Batterieindikator angezeigt) darf das Messgerät nicht mehr verwendet werden, da durch falsche Messwerte Lebensgefährliche Situationen entstehen können. Nachdem wieder volle Batterien eingesetzt wurden, darf der Messbetrieb fortgesetzt werden. -
Seite 6: Technische Spezifikationen
8 ... 18 V über die Fahrzeugbatterie - extern 9 V Blockbatterie - intern Gewicht 650 g Abmessung 185 x 85 x 35 mm 4.2 Lieferumfang 1 x OBD KFZ Diagnosescanner NX300 1 x OBD2 Anschlusskabel 1 x Datenkabel 1 x 9 V Block-Batterie 1x Bedienungsanleitung... -
Seite 7: Gerätebeschreibung

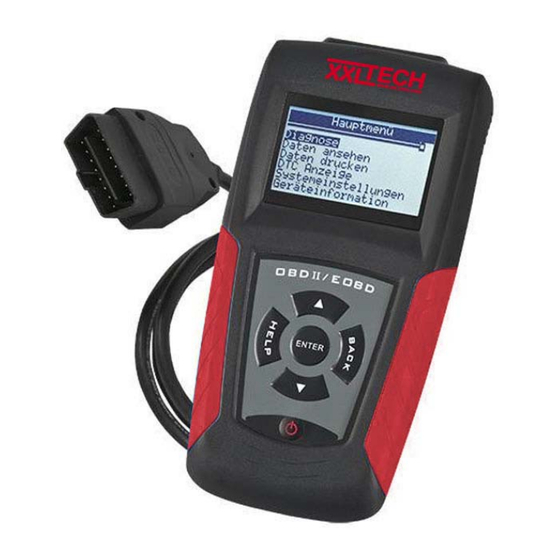

BETRIEBSANLEITUN www.xxltech.com 5 Gerätebeschreibung 5.1 Display und Tasten A. OBD II Anschluss zur Kommunikation mit dem Data Link Connector (DLC) des Fahrzeuges. B. Display, zeigt die Menüs , Testresultate (DTC) und die Operationen an C. Up-Taste, bewegt den Cursor / die Auswahl nach oben, scrollt vor und zurück durch die Codes. Wenn Sie diese Taste im Home-Menü... -
Seite 8: Grundeinstellungen
BETRIEBSANLEITUN www.xxltech.com 5.2 Grundeinstellungen Stromversorgung Wenn der Diagnosescanner am KFZ angeschlossen ist erfolgt die Stromversorgung über die Autobatterie. Um Daten später anzusehen und auszuwerten wird die interne Batterie verwendet. Interne Versorgung: Als interne Batterie dient ein 9 Volt-Block, um diesen einzulegen oder zu wechseln öffnen Sie den Batteriefachdeckel aus der Geräterückseite durch Lösen der Schraube. - Seite 9 BETRIEBSANLEITUN www.xxltech.com Entsprechend können Sie nun den Kontrast des Displays, die Einheit (englisch oder metrisch), die Zeit für die automatische Selbstabschaltung, den Summer ein- / ausschalten sowie den Selbsttest durchführen. Der Selbsttest unterteilt sich nochmals in “Display Test“ und” Tastatur Test“.
-
Seite 10: Obd Ii / Eobd Diagnose
BETRIEBSANLEITUN www.xxltech.com 6 OBD II / EOBD Diagnose Das Diagnose Menü unterteilt sich in folgende Punkte: • Lesen von DTCs • Löschen von DTCs • Echtzeitanzeige (Liveaufzeichnung) • Gespeicherte Daten ansehen • Ansehen von I/M Daten (I/M = Inspektion / Wartung) •... -
Seite 11: Auslesen Von Dtcs
BETRIEBSANLEITUN www.xxltech.com 6.1 Auslesen von DTCs Diese Funktion dient zum Auslesen von gespeicherten DTCs. Diese dienen Ihnen Fehler zu identifizieren und zu beseitigen. Um den Fehler auszulesen müssen Sie wie folgt vorgehen: 1. Benutzen Sie die Up- / Down-Taste und wählen Sie „Lese Codes“ im Diagnose Menü. -
Seite 12: Echtzeitanzeige
BETRIEBSANLEITUN www.xxltech.com 6.3 Echtzeitanzeige Wählen Sie diese Option um bei laufendem Motor Echtzeit Daten (Live Aufzeichnung) aufzunehmen. 1. Benutzen Sie die Up- / Down-Taste und wählen Sie “Live Daten” im Diagnose Menü. 2. Drücken Sie die Enter-Taste zur Bestätigung. 3. Treffen Sie nun mit der Up- oder Down-Taste eine Auswahl: “Datenanzeige”, Datenaufzeichnung“ oder “Datenwiedergabe”... -
Seite 13: Gespeicherte Daten
BETRIEBSANLEITUN www.xxltech.com 6.4 Gespeicherte Daten Sobald ein Emissionstechnischer Fehler im Fahrzeug auftritt, wird ein Freeze Frame (Snapshot der aktuellen Fahrzeugparameter) angelegt. Diese gespeicherten Parameter können durch diesen Menüpunkt ausgelesen werden und dienen zur Lokalisierung des Fehlers. Um diese Daten einzusehen gehen Sie bitte wie folgt vor: 1. -
Seite 14: O2 Monitor Test (Lamdasondenprüfung)
BETRIEBSANLEITUN www.xxltech.com Im Display erscheint je nach Auswahl: 6.6 O2 Monitor Test (Lamdasondenprüfung) Um den Kraftstoffverbrauch und die Emission des Fahrzeugs so effizient wie möglich zu halten, werden die Sauerstoffsensoren ständig ausgelesen, mit “Sollwerten” verglichen und im Steuergerät gespeichert. Diese aufgenommenen Daten können unter diesem Menüpunkt ausgelesen werden. -
Seite 15: Komponenten Test
BETRIEBSANLEITUN www.xxltech.com 6.8 Komponenten Test Diese Option startet einen Lecktest für das EVAP System des Fahrzeugs. Dieser Test wird nicht von dem Messgerät selber durchgeführt, stattdessen werden die entsprechenden Befehle an das Steuergerät des Fahrzeugs gesendet. Die Abbruchbedingungen dieses Tests sind Hersteller abhängig. -
Seite 16: Update Und Drucken
Doppelklicken Sie auf das Symbol um die Anwendung zu starten. Verbinden Sie dann den NX300 Scanner über das USB-Kabel mit dem PC und führen das Update durch. Nutzen Sie die Funktion um den Ort der Datei mit dem Update auszuwählen... -
Seite 17: Fehlerbehebung
BETRIEBSANLEITUN www.xxltech.com Verbinden Sie nun den NX300 mit dem USB-Kabel mit Ihrem PC. Wählen Sie im Hauptmenü des Diagnosescanners die Funktion „Daten drucken“ aus und dann die gewünschten Daten zum Druck aus: Wenn Sie alle Daten drucken möchten wählen Sie auf dieser Seite Drucke Daten Drücken Sie die Enter-Taste zum Bestätigen. - Seite 18 BETRIEBSANLEITUN www.xxltech.com Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Bei Fragen kontaktieren Sie bitte die KWP 2000 Ltd & Co. KG.
