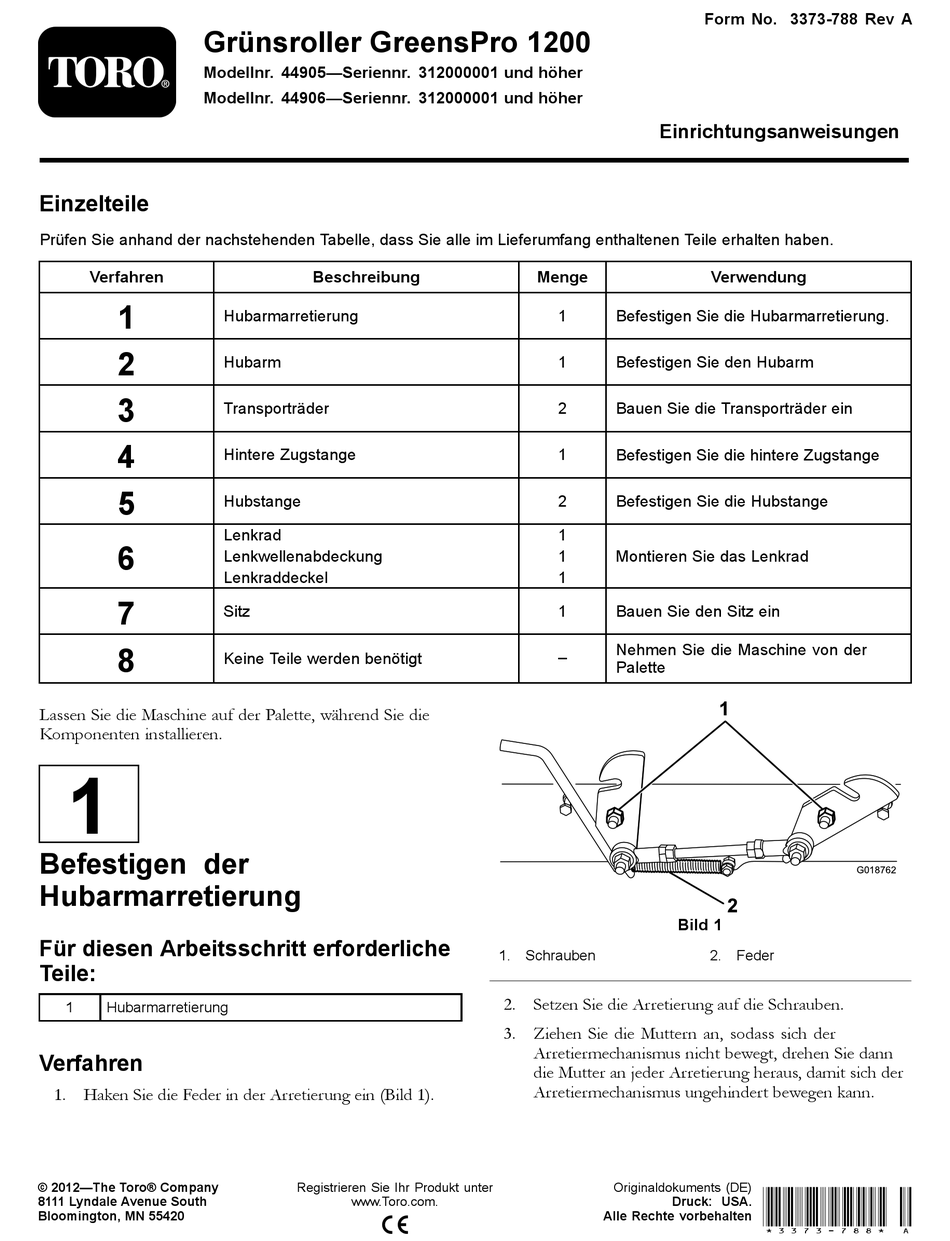

Toro GreensPro 1200 Einrichtungsanweisungen

Grünsroller GreensPro 1200
Modellnr. 44905—Seriennr. 312000001 und höher
Modellnr. 44906—Seriennr. 312000001 und höher
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
4
5
6
7
8
Lassen Sie die Maschine auf der Palette, während Sie die
Komponenten installieren.
1
Befestigen der
Hubarmarretierung
Für diesen Arbeitsschritt erforderliche
Teile:
1 Hubarmarretierung
Verfahren
1. Haken Sie die Feder in der Arretierung ein (Bild 1).
© 2012—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Beschreibung
Hubarmarretierung
Hubarm
Transporträder
Hintere Zugstange
Hubstange
Lenkrad
Lenkwellenabdeckung
Lenkraddeckel
Sitz
Keine Teile werden benötigt
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Einrichtungsanweisungen
Menge
1 Befestigen Sie die Hubarmarretierung.
1 Befestigen Sie den Hubarm
2
Bauen Sie die Transporträder ein
1 Befestigen Sie die hintere Zugstange
2 Befestigen Sie die Hubstange
1
1 Montieren Sie das Lenkrad
1
1
Bauen Sie den Sitz ein
Nehmen Sie die Maschine von der
–
Palette
1. Schrauben
2. Setzen Sie die Arretierung auf die Schrauben.
3. Ziehen Sie die Muttern an, sodass sich der
Arretiermechanismus nicht bewegt, drehen Sie dann
die Mutter an jeder Arretierung heraus, damit sich der
Arretiermechanismus ungehindert bewegen kann.
Originaldokuments (DE)
Druck: USA.
Alle Rechte vorbehalten
Form No. 3373-788 Rev A
Verwendung
1
G018762
2
Bild 1
2. Feder
