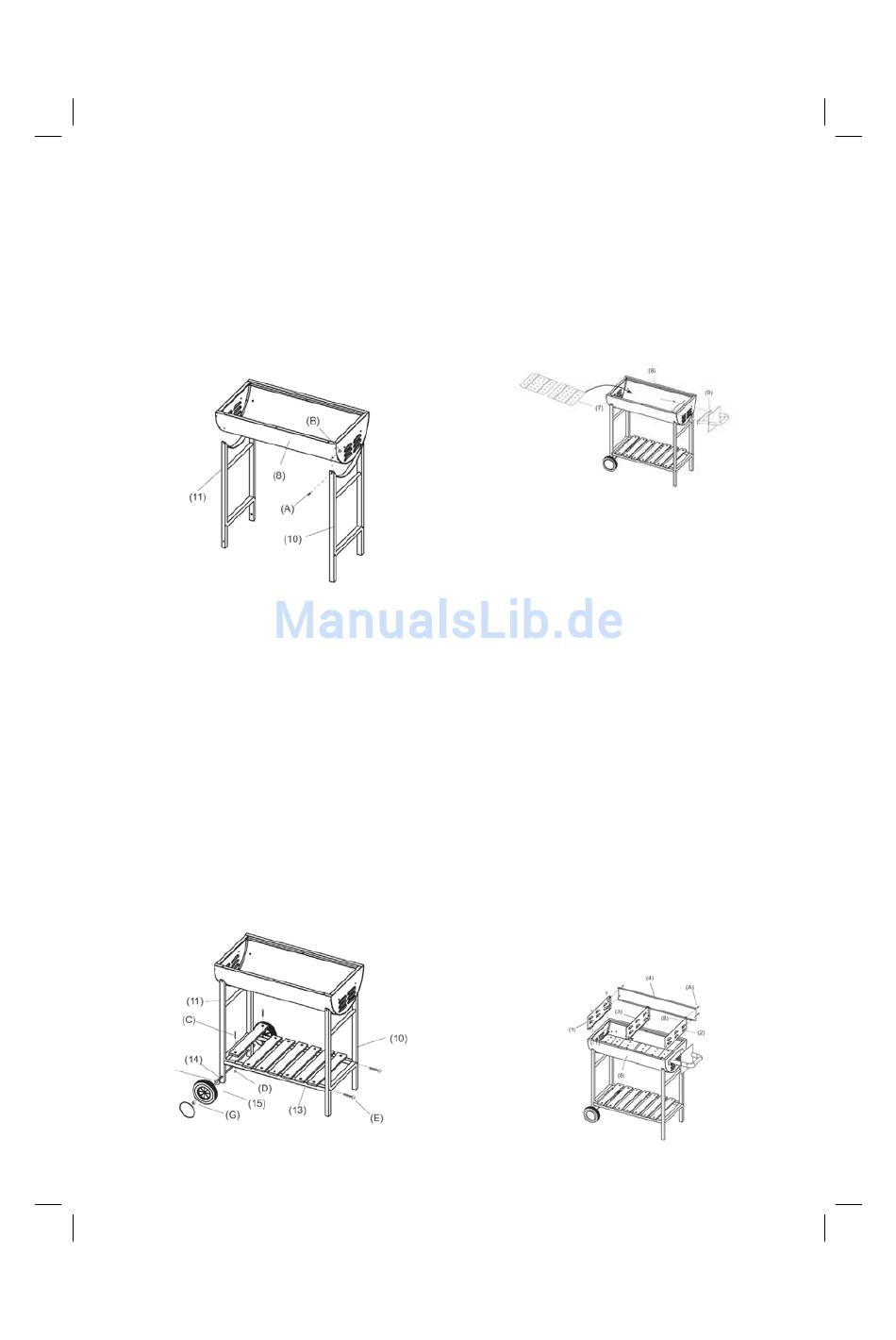

2. Feuerwanne am Stützrahmen
befestigen
Die Stützrahmen (10 + 11) mit den
Schrauben M6x12 (A) und Muttern
M6 (B) an der Feuerwanne (8) be-
festigen.
3. Ablageplatten und Räder
befestigen
Querstrebe (13) an den Stützrahmen
(10+11) mit Schrauben M6x70 (E)
befestigen. Die Achse (14) durch die
Löcher im Stützrahmen für Räder
(11) schieben. Die Plastik-Unter-
legscheiben (F) auf die Achsenden
schieben. Danach die Räder (15)
auf die Achsenden schieben und
mit den Sicherungsmuttern M8 (G)
befestigen. Die Radkappen auf die
Räder drücken. Die Ablageplatten
(12) auf den Querstreben mit den
Schrauben M5x35 (C) und den Mut-
tern M5 (D) befestigen.
(F)
8
4. Seitengriff befestigen und
Holzkohlebleche einlegen
Den Seitengriff mit Unterlegplatte (9)
mit den Schrauben M6x20 (H) an der
Feuerwanne (8) befestigen. Holzkoh-
lebleche (7) in die Feuerwanne legen.
5. Windschutz befestigen
Den linken (1), rechten (2) und mittle-
ren Windschutz (3) mit den Schrau-
ben M6x12 (A) und Muttern M6 (B)
an der Feuerwanne (8) befestigen.
Der rechte und linke Windschutz darf
nur handfest angezogen werden. Den
mittleren Windschutz nur vorne an
der Feuerwanne verschrauben. Der
hintere Windschutz (4) ist abgewinkelt
und wird unter den rechten, linken
und mittleren Windschutz gescho-
ben. Anschließend den hinteren
Windschutz (4) mit den Schrauben
M6x12 (A) und Muttern M6 (B) an der
Feuerwanne befestigen. Den hin-
teren Windschutz mit den Schrauben
M6x12 (A) und Muttern M6 (B) am
linken (1) und rechten Windschutz
(2) befestigen. Danach rechten und
linken Windschutz festziehen. Den
mittleren Windschutz mit dem hin-
teren Windschutz an der Feuerwanne
mit Schraube M6x12 (A) und Mutter
M6 (B) befestigen.
