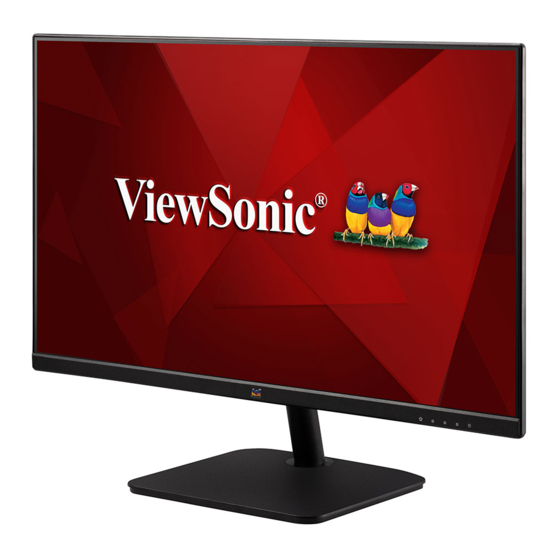

ViewSonic VS17789 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für VS17789:
- Bedienungsanleitung (45 Seiten) ,
- Bedienungsanleitung (44 Seiten) ,
- Bedienungsanleitung (43 Seiten)
Verwandte Anleitungen für ViewSonic VS17789
Inhaltszusammenfassung für ViewSonic VS17789
- Seite 1 VA2432-h VA2432-mh Anzeige Bedienungsanleitung Modell VS17789 P/N: VA2432-H | VA2432-MH | VA2432-H-W | VA2432-MH-W...
- Seite 2 Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet sich ViewSonic®, die Erwartungen der Welt an technologische Weiterentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic®-Produkt, für das Sie sich entschieden haben,...
- Seite 3 Sicherheitshinweise • Lesen Sie diese Anweisungen vor Einsatz des Gerätes vollständig. • Bewahren Sie diese Anweisungen an einem sicheren Ort auf. • Beachten Sie sämtliche Warnungen, halten sich an sämtliche Anweisungen. • Mindestens 45 cm vom Display entfernt. • Lassen Sie einen Abstand von 10 cm rund um das Gerät, damit eine angemessene Belüftung gewährleistet bleibt.
- Seite 4 • Falls Rauch, ungewöhnliche Geräusche oder ein merkwürdiger Geruch auftreten, schalten Sie das Display sofort aus und kontaktieren Ihren Händler oder ViewSonic. Das Display weiterhin zu nutzen, ist gefährlich. • Versuchen Sie niemals, die Sicherheitsfunktionen des geerdeten Netzsteckers außer Kraft zu setzen. Ein verpolungssicherer Stecker ist mit zwei Kontakten ausgestattet, von denen einer breiter als der andere ist.
- Seite 5 • Überlassen Sie alle Servicearbeiten qualifiziertem Servicepersonal. Service ist dann erforderlich, wenn das Gerät auf irgendeine Art und Weise beschädigt wurde, wie z.B. wenn das Stromkabel oder der Stecker beschädigt ist, wenn Flüssigkeit darüber gespritzt wurde oder wenn Gegenstände in das Gerät gefallen sind, wenn das Gerät Regen ausgesetzt war oder wenn es fallen gelassen worden war.
- Seite 6 Inhalt Sicherheitshinweise ............. 3 Inhalt ................6 Einleitung ..............8 Lieferumfang ......................8 Übersicht ........................9 Vorder- und Rückansicht ..................9 I/O-Anschlüsse ....................... 9 Grundeinstellungen ........... 10 Ständer installieren ....................10 Wandmontage ......................11 Sicherheitssteckplatz verwenden .................12 Verbindungen herstellen ........... 13 An Stromversorgung anschließen .................13 Externe Geräte anschließen .................14 Monitor verwenden ..........
- Seite 7 Anhang ..............26 Technische Daten ....................26 Glossar ........................29 Problemlösung ......................33 Wartung ........................35 Allgemeine Vorsichtsmaßnahmen ................ 35 Bildschirm reinigen ....................35 Gehäuse reinigen ....................35 Informationen zu Richtlinien und Service ....36 Informationen zur Konformität ................36 RoHS2-Konformitätserklärung ................37 Indische Beschränkung zu gefährlichen Stoffen ............ 38 Entsorgung zum Ende der Einsatzzeit ..............
- Seite 8 Einleitung Lieferumfang • Monitor • Netzkabel • Netzteil • Videokabel • Schnellstartanleitung Hinweis: Mitgelieferte Netzkabel und Videokabel können je nach Land variieren. Bitte wenden Sie sich für weitere Informationen an Ihren örtlichen Händler.
- Seite 9 Übersicht Vorder- und Rückansicht I/O-Anschlüsse HDMI 1. HDMI 2. VGA 3. Audio Out 4. DC IN...
- Seite 10 Grundeinstellungen Ständer installieren Hinweis: Platzieren Sie das Gerät auf einem flachen, stabilen Untergrund. Andernfalls könnte das Gerät umfallen und beschädigt werden und/ oder Verletzungen verursachen.
- Seite 11 Wandmontage Hinweis: Nur zur Verwendung mit UL-zertifiziertem Wandmontageset/- halterung. Wenden Sie sich für ein Wandmontageset oder einen höhenverstellbaren Sockel an ViewSonic® oder Ihren Händler vor Ort. 75 mm Standardabmessungen für Wandmontagesets finden Sie in der nachstehenden Tabelle. Maximale Lochmuster Schnittstellenpad...
- Seite 12 Sicherheitssteckplatz verwenden Schützen Sie Ihr Gerät vor Diebstahl, indem Sie eine Schlossvorrichtung zur Sicherung des Gerätes an einem festen Gegenstand verwenden. Zudem kann die Befestigung des Monitors an einer Wand oder einem festen Gegenstand mit einem Sicherheitskabel dabei helfen, das Gewicht des Monitors zu tragen, damit der Monitor nicht umkippen.
- Seite 13 Verbindungen herstellen Dieser Abschnitt erläutert die Verbindung des Monitors mit anderen Geräten. An Stromversorgung anschließen 1. Verbinden Sie das Netzteil mit dem Gleichspannungseingang an der Rückseitedes Gerätes. 2. Stecken Sie den Netzstecker in eine Steckdose.
- Seite 14 Externe Geräte anschließen HDMI HDMI...
- Seite 15 Monitor verwenden Betrachtungswinkel anpassen Neigungswinkel anpassen Neigen Sie den Monitor auf den gewünschten Betrachtungswinkel nach vorne oder hinten (-5 bis 20 °). Hinweis: Stützen Sie den Ständer beim Anpassen sicher mit einer Hand, während Sie den Monitor mit der anderen Hand nach vorne oder hinten neigen.
- Seite 16 Gerät ein- und ausschalten 1. Schließen Sie den Netzstecker an eine Steckdose an. 2. Schalten Sie den Monitor über die Ein-/Austaste ein. 3. Wenn Sie den Bildschirm wieder ausschalten möchten, drücken Sie die Ein-/ Austaste noch einmal. Hinweis: Der Monitor verbraucht weiterhin Strom, solange das Netzkabel an die Steckdose angeschlossen ist.
- Seite 17 Schnellmenü Drücken Sie zum Aktivieren des Schnellmenüs die Taste 1( «) View Mode Standard Game Movie Text Mono Hinweis: Befolgen Sie den Tastenhinweis an der Seite des Bildschirms zur Auswahl der Option oder zur Konfiguration von Einstellungen. Menü Beschreibung ViewMode Wählen Sie eine der voreingestellten (Ansichts-modus) Farbeinstellungen.
- Seite 18 Einstellungen konfigurieren Allgemeine Aktionen 1. Drücken Sie zur Anzeige des OSD-Menüs die Taste 2/3/4. Manual Image Input Audio Adjust ViewMode Color Adjust Setup Menu Select Adjust D-SUB HDMI 1920 x 1080 @ 60Hz 2. Drücken Sie zur Auswahl des Hauptmenüs 1( oder 2.
- Seite 19 3. Drücken Sie zur Auswahl der gewünschten Menüoption 1( oder 2. Drücken Sie «) dann zum Aufrufen des Untermenüs die Taste 3. Input Audio Adjust ViewMode Color Adjust Manual Image Setup Menu Select Adjust Contrast/Brightness Contrast Color Temperature Brightness Color Space Color Range 1920 x 1080 @ 60Hz 4.
- Seite 20 Bildschirmmenübaum Hauptmenü Untermenü Menüoption D-Sub Input Select HDMI Volume (-/+, 0~100) Audio Adjust Mute Standard Game Movie ViewMode Text Mono Contrast (-/+, 0~100) Contrast/Brightness Brightness (-/+, 0~100) sRGB Bluish Cool Native Color Temperature Warm (-/+, 0~100) Color Adjust User Color Green (-/+, 0~100) Blue...
- Seite 21 Hauptmenü Untermenü Menüoption Auto Image Adjust (for D-Sub only) Horizontal Size (-/+, 0~100) (for D-Sub only) Horizontal Position (-/+, 0~100) H./V. Position (for D-Sub only) Vertical Position (-/+, 0~100) Fine Tune (-/+, 0~100) (for D-Sub only) (-/+, Sharpness 0/25/50/75/100) Blue Light Filter (-/+, 0~100) Manual Image Adjust...
- Seite 22 Hauptmenü Untermenü Menüoption English Français Deutsch Español Italiano Suomi Svenska Русский Language Türkçe Česká Tiếng Việt 日本語 Setup Menu 한국어 繁體中文 简体中文 Variable Refresh Rate (for HDMI only) 1ms Mode Information Native OSD Size Large OSD Timeout (-/+, 5/15/30/60)
- Seite 23 Hauptmenü Untermenü Menüoption OSD Background Power Indicator Auto Power Off 30 minutes 45 minutes Sleep 60 minutes (for HDMI only) Setup Menu 120 minutes Standard ECO Mode Optimize Conserve Auto Detect DDC/CI Memory Recall...
- Seite 24 Anhang Technische Daten Element Kategorie Technische Daten IPS, Color a-Si TFT, Aktivmatrix 1920 x 1080 LCD; 0,2745 (H) x 0,2745 (V) mm Pixelabstand Anzeigegröße 60,4 cm, 23,8 in sichtbar Farbfilter Vertikaler RGB-Streifen Glasoberfläche Blendfrei (Haze 25%), Beschichtung (3H) Analog D-Sub: f 24~86 kHz, f :48~75 Hz Eingangssignal...
- Seite 25 Element Kategorie Technische Daten Empfohlen 1920 x 1080 bei 60 Hz • 1920 x 1080 bei 50, 60, 75, 100 Hz • 1680 x 1050 bei 60 Hz • 1600 x 1200 bei 60 Hz • 1600 x 900 bei 60 Hz •...
- Seite 26 Stellen Sie die Grafikkarte Ihres Computers nicht so ein, dass die empfohlenen Timing-Modi überschritten werden; andernfalls kann es zu irreparablen Beschädigungen des Anzeigegerätes kommen. Bitte verwenden Sie nur das Netzteil von ViewSonic® oder von einer autorisierten Quelle. Die Testbedingung erfüllt EEI-Standards.
- Seite 27 Glossar Dieser Abschnitt beschreibt das Standardglossar der in allen LCD-Displaymodellen verwendeten Begriffe. Alle Begriffe sind alphabetisch aufgelistet. Hinweis: Einige Begriffe treffen auf Ihren Monitor möglicherweise nicht zu. Advanced DCR (Erweitertes DCR) Fortschrittliche DCR-Technologie erkennt das Bildsignal automatisch und steuert Helligkeit und Farbe der Hintergrundbeleuchtung auf intelligente Weise, damit Schwarz in dunklen Szenen noch schwärzer und Weiß...
- Seite 28 Information (Informationen) Zeigt den Timing-Modus (Videosignaleingang) von der Grafikkarte im Computer, die LCD-Modellnummer, die Seriennummer und die URL der ViewSonic®-Webseite. Anweisungen zum Ändern von Auflösung und Bildwiederholfrequenz (vertikale Frequenz) finden Sie in der Bedienungsanleitung Ihrer Grafikkarte. Hinweis: VESA 1024 x 768 bei 60 Hz bedeutet beispielsweise, dass die Auflösung 1024 x 768 und die Bildwiederholfrequenz 60 Hz...
- Seite 29 Manual Image Adjust (Manuelle Bildanpassung) Zeigt das Menü „Manual Image Adjust (Manuelle Bildanpassung)“. Sie können manuell eine Vielzahl von Bildqualitätseinstellungen vornehmen. Memory Recall (Speicher abrufen) Setzt die Einstellungen auf die werkseitigen Standardeinstellungen zurück, wenn der Monitor in einem in den technischen Daten dieser Anleitung aufgelisteten voreingestellten Timing-Modus betrieben wird.
- Seite 30 ViewMode (Ansichts-modus) Die einzigartige Funktion „ViewMode (Ansichts-modus)“ von ViewSonic bietet „Game (Spiel)“-, „Movie (Film)“-, „Web“-, „Text“-, „MAC“- und „Mono“-Voreinstellungen. Diese Voreinstellungen wurde speziell zur Gewährleistung eines optimierten Anzeigeerlebnisses bei verschiedenen Bildschirmanwendungen geschaffen. 1-ms-Modus <MPRT> Wählen Sie, ob die Funktion Moving Picture Response Time (MPRT) aktiviert werden soll;...
- Seite 31 Problemlösung Dieser Abschnitt beschreibt einige allgemeine Probleme, die bei Verwendung des Monitors auftreten könnten. Problem Lösungsvorschläge • Achten Sie darauf, den Monitor über die Ein-/ Gerät lässt sich nicht einschalten Austaste einzuschalten. • Achten Sie darauf, dass das Netzkabel richtig und sicher mit Monitor und Steckdose verbunden ist.
- Seite 32 Problem Lösungsvorschläge Der Bildschirm • Stellen Sie sicher, dass Blue Light Filter (Blaulichtfilter) erscheint gelblich auf Off (Aus) gesetzt ist. Das OSD-Menü • Prüfen Sie, ob das Bildschirmmenü gesperrt ist. erscheint nicht am • Schalten Sie den Monitor aus, trennen Sie den Bildschirm/OSD- Netzstecker, schließen Sie ihn wieder an und schalten Bedienelemente sind...
- Seite 33 • ViewSonic® empfiehlt keine ammoniak- oder alkoholhaltigen Reiniger für Bildschirm oder Gehäuse. Bestimmte chemische Reinigungsmittel können die Bildfläche und/oder das Gehäuse des Monitors beschädigen. • ViewSonic® haftet nicht für Schäden, die durch den Einsatz solcher ammoniak- oder alkoholhaltigen Reinigungsmittel verursacht werden.
- Seite 34 Informationen zu Richtlinien und Service Informationen zur Konformität Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät. FCC-Erklärung Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und 2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.
- Seite 35 Folgende Informationen gelten nur für EU-Mitgliedstaaten: Die rechts gezeigte Kennzeichnung erfolgt in Übereinstimmung mit der Richtlinie zur Entsorgung elektrischer und elektronischer Altgeräte 2012/19/ EU (WEEE). Das Kennzeichen gibt an, dass das Gerät NICHT mit dem unsortierten Hausmüll entsorgt werden darf, sondern entsprechend örtlicher Gesetze an Rückgabe- und Sammelsysteme übergeben werden muss.
- Seite 36 Gewichtsprozent bei Cadmium untersagt, unter Berücksichtigung der Ausnahmen in Schedule 2 der Vorschrift. Entsorgung zum Ende der Einsatzzeit ViewSonic® nimmt den Umweltschutz sehr ernst, verpflichtet sich daher zu umweltfreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umweltfreundlicheren Einsatz moderner Computertechnik.
- Seite 37 Microsoft, Windows und das Windows-Logo sind eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic® und das Logo mit den drei Vögeln sind eingetragene Marken der ViewSonic® Corporation. VESA ist eine eingetragene Marke der Video Electronics Standards Association.
- Seite 38 Beachten Sie für technischen Support oder Produktservice die nachstehende Tabelle oder wenden Sie sich an Ihren Händler. Hinweis: Sie müssen die Seriennummer des Produktes angeben. Land/Region Webseite Land/Region Webseite Asien-Pazifik-Raum und Afrika Australia Bangladesh www.viewsonic.com/au/ www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn 香港 (繁體中文) www.viewsonic.com/hk/ Hong Kong (English) India www.viewsonic.com/hk-en/ www.viewsonic.com/in/...
- Seite 39 Sie Abschnitt „Was die Garantie nicht abdeckt“). So lange gilt die Garantie: Bei ViewSonic®-Anzeigegeräten gilt eine 1- bis 3-jährige Garantie – abhängig vom Land, in dem das Gerät erworben wurde. Die Garantie deckt ab Datum des Erstkaufes sämtliche Teile einschließlich der Lichtquelle sowie sämtliche Lohnkosten ab.
- Seite 40 • Übergeben oder senden Sie das Produkt ausreichend frankiert in der Originalverpackung an den autorisierten ViewSonic®-Kundendienst oder direkt an ViewSonic®. • Zusätzliche Informationen und Anschriften des nächsten ViewSonic®- Kundendienstes erhalten Sie von ViewSonic®. Einschränkung impliziter Gewährleistungen: Es gibt keinerlei Gewährleistungen, ob ausdrücklich oder implizit, welche sich über den hierin erwähnten Umfang hinaus erstrecken;...
- Seite 41 Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic®-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic® oder Ihren ViewSonic®-Händler vor Ort. Die Garantiezeit dieses Produktes auf dem chinesischen Festland (ausgenommen Hongkong, Macau und Taiwan) unterliegt den Bedingungen und Konditionen der Wartungsgarantiekarte.
