Solaranlage füllen
▶ Anlage mit Solarflüssigkeit entsprechend der Umwälzrichtung der
Solarpumpe spülen.
Das Ausdehnungsgefäß muss ausreichend entlüftet werden.
Um ein Verdampfen der Solarflüssigkeit zu vermeiden, dürfen die Kollek-
toren nicht heiß sein!
▶ Kollektoren abdecken und Anlage möglichst morgens füllen.
8.5.1
Parallel verschaltete Kollektorfelder
VORSICHT:
Verletzungsgefahr durch Explosion!
Wenn die Rohrleitung zum Sicherheitsventil abgesperrt wird, kann dies
zu einer Explosion führen.
▶ Absperrarmaturen nur im Vorlauf montieren.
Bei parallel verschalteten Kollektorfeldern muss jedes einzelne Kollek-
torfeld gespült werden.
▶ Im Vorlauf glykol- und temperaturbeständige Absperrarmaturen
montieren.

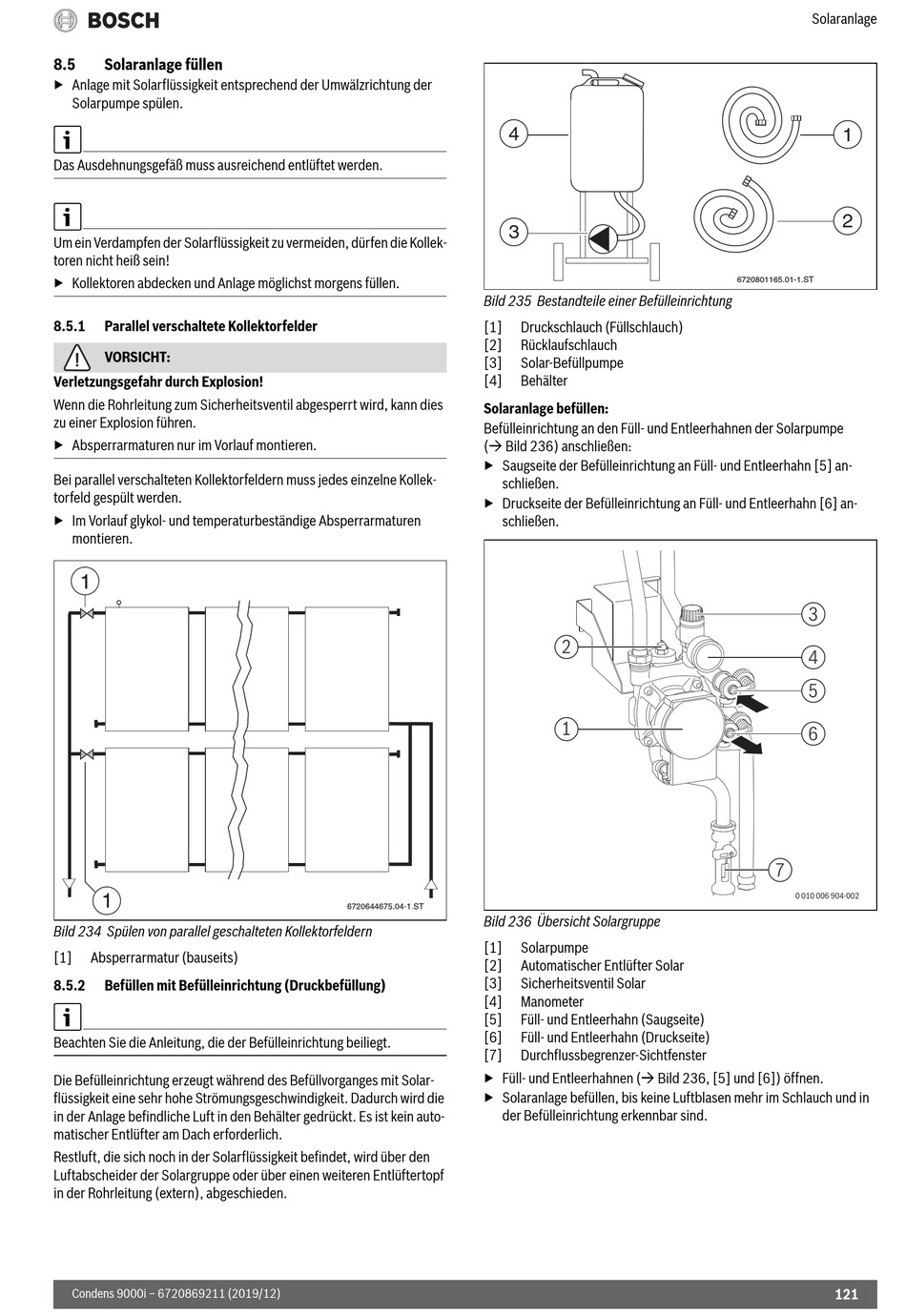

Bild 234 Spülen von parallel geschalteten Kollektorfeldern
[1]
Absperrarmatur (bauseits)
8.5.2
Befüllen mit Befülleinrichtung (Druckbefüllung)
Beachten Sie die Anleitung, die der Befülleinrichtung beiliegt.
Die Befülleinrichtung erzeugt während des Befüllvorganges mit Solar-
flüssigkeit eine sehr hohe Strömungsgeschwindigkeit. Dadurch wird die
in der Anlage befindliche Luft in den Behälter gedrückt. Es ist kein auto-
matischer Entlüfter am Dach erforderlich.
Restluft, die sich noch in der Solarflüssigkeit befindet, wird über den
Luftabscheider der Solargruppe oder über einen weiteren Entlüftertopf
in der Rohrleitung (extern), abgeschieden.
Condens 9000i – 6720869211 (2019/12)
4
3
Bild 235 Bestandteile einer Befülleinrichtung
[1]
Druckschlauch (Füllschlauch)
[2]
Rücklaufschlauch
[3]
Solar-Befüllpumpe
[4]
Behälter
Solaranlage befüllen:
Befülleinrichtung an den Füll- und Entleerhahnen der Solarpumpe
( Bild 236) anschließen:
▶ Saugseite der Befülleinrichtung an Füll- und Entleerhahn [5] an-
schließen.
▶ Druckseite der Befülleinrichtung an Füll- und Entleerhahn [6] an-
schließen.
2
1
Bild 236 Übersicht Solargruppe
[1]
Solarpumpe
[2]
Automatischer Entlüfter Solar
[3]
Sicherheitsventil Solar
[4]
Manometer
[5]
Füll- und Entleerhahn (Saugseite)
[6]
Füll- und Entleerhahn (Druckseite)
[7]
Durchflussbegrenzer-Sichtfenster
▶ Füll- und Entleerhahnen ( Bild 236, [5] und [6]) öffnen.
▶ Solaranlage befüllen, bis keine Luftblasen mehr im Schlauch und in
der Befülleinrichtung erkennbar sind.
Solaranlage
1
2
6720801165.01-1.ST
3
4
5
6
7
0 010 006 904-002
121
