Sicherheitshinweise

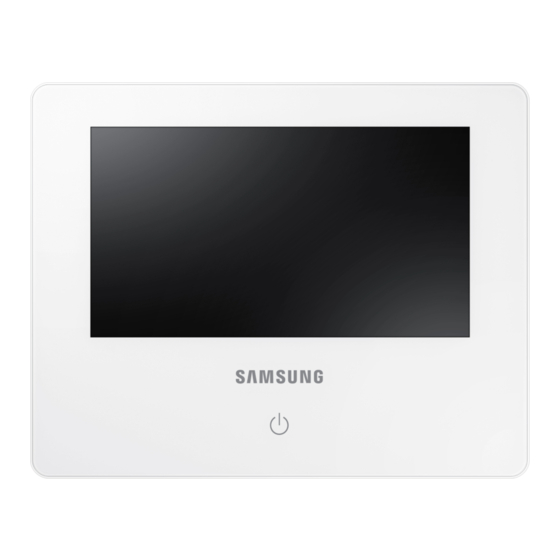

Diese Installationsanleitung beschreibt die Installation der Touch-Zentralfernbedienung. Lesen Sie die Installationsanleitung
sorgfältig durch, ehe Sie das Gerät installieren. (Hinweise zum Einbau von Zusatzausrüstungen entnehmen Sie bitte dem
entsprechenden Handbuch.)
• Gefahren oder gefährliche Verhaltensweisen, die zu schweren Verletzungen oder zum Tod führen
WARNUNG
• Gefahren oder gefährliche Verhaltensweisen, die zu leichten Verletzungen oder Sachschäden führen
VORSICHT
WICHTIGE WARNHINWEISE
Beauftragen Sie einen qualifizierten Installateur oder Fachhändler mit der Installation.
f Andernfalls besteht die Gefahr von Störungen des Geräts, Wasseraustritt, Stromschlägen oder Bränden.
f
Stellen Sie das Gerät sicher an einer Stelle auf, die sein Gewicht tragen kann.
f Wird der Einbauort nicht fest genug ist, kann das Produkt hinfallen und beschädigt werden.
f
Schließen Sie das Netzkabel bei der Installation an eine Stromversorgung mit der Nennspannung an.
f Andernfalls besteht die Gefahr von Brand oder Beschädigung des Geräts.
f
Versuchen Sie nicht, ein bereits installiertes Gerät zu transportieren oder an anderer Stelle neu zu installieren.
f Andernfalls besteht die Gefahr eines Stromschlags oder Brands.
f
Versuchen Sie nicht selbst, das Gerät zu reparieren, auseinander zu nehmen oder zu verändern.
f Andernfalls besteht die Gefahr der Beschädigung des Geräts und eines Stromschlags oder Brands. Wenn eine Reparatur
f
erforderlich ist, wenden Sie sich an qualifizierten Installateur oder an ein Kundendienstcenter.
Kontrollieren Sie, ob die Installation ordnungsgemäß und entsprechend der Installationsanleitung durchgeführt wurde.
f Es besteht die Gefahr von Stromschlägen oder Bränden, wenn das Produkt falsch installiert ist.
f
Stellen Sie sicher, dass alle Kabel durch qualifizierte Mitarbeiter verlegt und angeschlossen werden, die alle regionalen
Vorschriften und die Anweisungen dieser Anleitung einhalten.
f Wenn die Installation von einer unqualifizierte Person durchgeführt wird, besteht die Gefahr einer Gerätestörung, eines
f
elektrischen Schlags oder eines Brandes aufgrund falscher Installation.
Wenden Sie sich an das Servicecenter, wenn Sie das Produkt entsorgen müssen.
2
Touch-controller_IM_03943A_2_DE.indd 2
können.
können.
2013-10-10 오후 2:00:34

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Samsung MCM-A300N

  • Seite 1 Sicherheitshinweise Diese Installationsanleitung beschreibt die Installation der Touch-Zentralfernbedienung. Lesen Sie die Installationsanleitung sorgfältig durch, ehe Sie das Gerät installieren. (Hinweise zum Einbau von Zusatzausrüstungen entnehmen Sie bitte dem entsprechenden Handbuch.) • Gefahren oder gefährliche Verhaltensweisen, die zu schweren Verletzungen oder zum Tod führen WARNUNG können.
  • Seite 2 VORSICHTSHINWEISE Installieren Sie das Gerät nicht an Stellen, wo es brennbaren Gasen ausgesetzt ist oder sein könnte. f Es besteht Brand- oder Explosionsgefahr. Installieren Sie das Gerät nicht an Stellen, wo es Öl oder Dampf usw. ausgesetzt ist. f Wenn das Gerät in einer Stelle eingesetzt wird, wo es Öl, Dampf oder Schwefeldioxid ausgesetzt wird, können Teile beschädigt werden, sodass das Gerät nicht mehr ordnungsgemäß...
  • Seite 3: Checkliste Vor Der Installation

    Vor der Installation Checkliste vor der Installation Installation von Kabeln Die Kabel dürfen vor der Installation nicht zu fest an der Wand angebracht werden, an der das Gerät installiert werden soll. Zubehör Überprüfen Sie vor der Installation, ob alle Zubehörteile zusammen mit dem Gerät geliefert wurden. Unangekündigte Änderungen von Art und Menge des Zubehörs sind vorbehalten.
  • Seite 4: Auswahl Der Ungelöteten Ringöse

    Auswahl der ungelöteten Ringöse 1. Wählen Sie für das Netzanschlusskabel eine ungelötete Ringöse, die für die Nennmaße des Kabels geeignet ist. 2. Tragen Sie auf das Anschlussteil der ungelöteten Ringöse und das Netzkabel eine Isolierbeschichtung auf. Silberlot Nennmaße des Kabels (mm Nennmaße der Schraube (mm) Standardmaß...
  • Seite 5: Bezeichnung Der Teile Und Abmessungen Des Geräts

    Bezeichnung der Teile und Abmessungen des Geräts Bezeichnung der Teile Vorderseite T o u c h Z e n t r a l f e r n b e d i e n u S t e u e r u n g Ü...
  • Seite 6: Abmessungen Des Geräts

    Abmessungen des Geräts (Einheit: mm) Touch-controller_IM_03943A_2_DE.indd 7 2013-10-10 오후 2:00:35...
  • Seite 7 Installieren der Touch-Zentralfernbedienung Anlagenschema S-NET 3 TCP/IP Touch-Zentralfernbedienung EinAus-Regler DMS2 RS 485 Außengerät Touch-Zentralfernbedienung Maximal 128 Innengeräte (DVM-Serie) Überprüfen des Netzanschlusses 1. Drücken Sie die LCD ON/OFF-Taste, um das LCD-Display einzuschalten. 2. Überprüfen Sie, ob das LCD-Display angeht. - Wenn sich das LCD-Display nicht einschalten lässt, überprüfen Sie den Anschluss der Netzanschlussklemmen (AC 100 – 240 V, 50/60 Hz)- und den Netzanschluss.
  • Seite 8 Installieren der Touch-Zentralfernbedienung 1. Befestigen Sie die Montageplatte der Touch-Zentralfernbedienung mit 4 Schrauben an der Wand. 2. Schließen Sie das Stromkabel an den Stromanschluss auf der Rückseite der Touch- Anzugsmoment (Nm) Zentralfernbedienung an. 1,2 bis 1,5 [Ordnen Sie das Kabel [Ordnen Sie das Kabel nach unten orientiert an] nach unten orientiert an (bei Unterputzkabeln)]...
  • Seite 9 Installieren der Touch-Zentralfernbedienung Tracking Beim Tracking sucht die Touch-Zentralfernbedienung nach den Geräten eines Systems und registriert die Informationen zur Installation & zum Status dieser Geräte. 1. Wechseln Sie zu [Einstellung]  [Installationseinstellungen]  [Netzwerk und Tracking]] wechseln und auf die Taste [Tracking] tippen, wird zunächst die Benutzerauthentifizierung und dann das Tracking durchgeführt.
  • Seite 10 Steuermuster Struktur Beschreibung der Steuerung • Kein externer Eingang (Werkseinstellung) • Es passiert nichts, wenn das Kontaktsignal an Anschluss 1 anliegt. • Wenn das DI-1-ON-Signal anliegt, wechselt das Gerät zu Notaus. • Damit werden alle Innengeräte angehalten und die Innengeräte werden so eingestellt, dass Sie nicht mit einer Fernbedienung gesteuert werden können.
