Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter
10. Anschluss an Eberspächer EasyStart T
Schließen Sie das Modul immer über eine 5A Sicherung
an die Bordspannung an. Ein Anschluss ohne Sicherung
kann im Störfall Schäden am Fahrzeug und der
Fahrzeugelektronik verursachen.

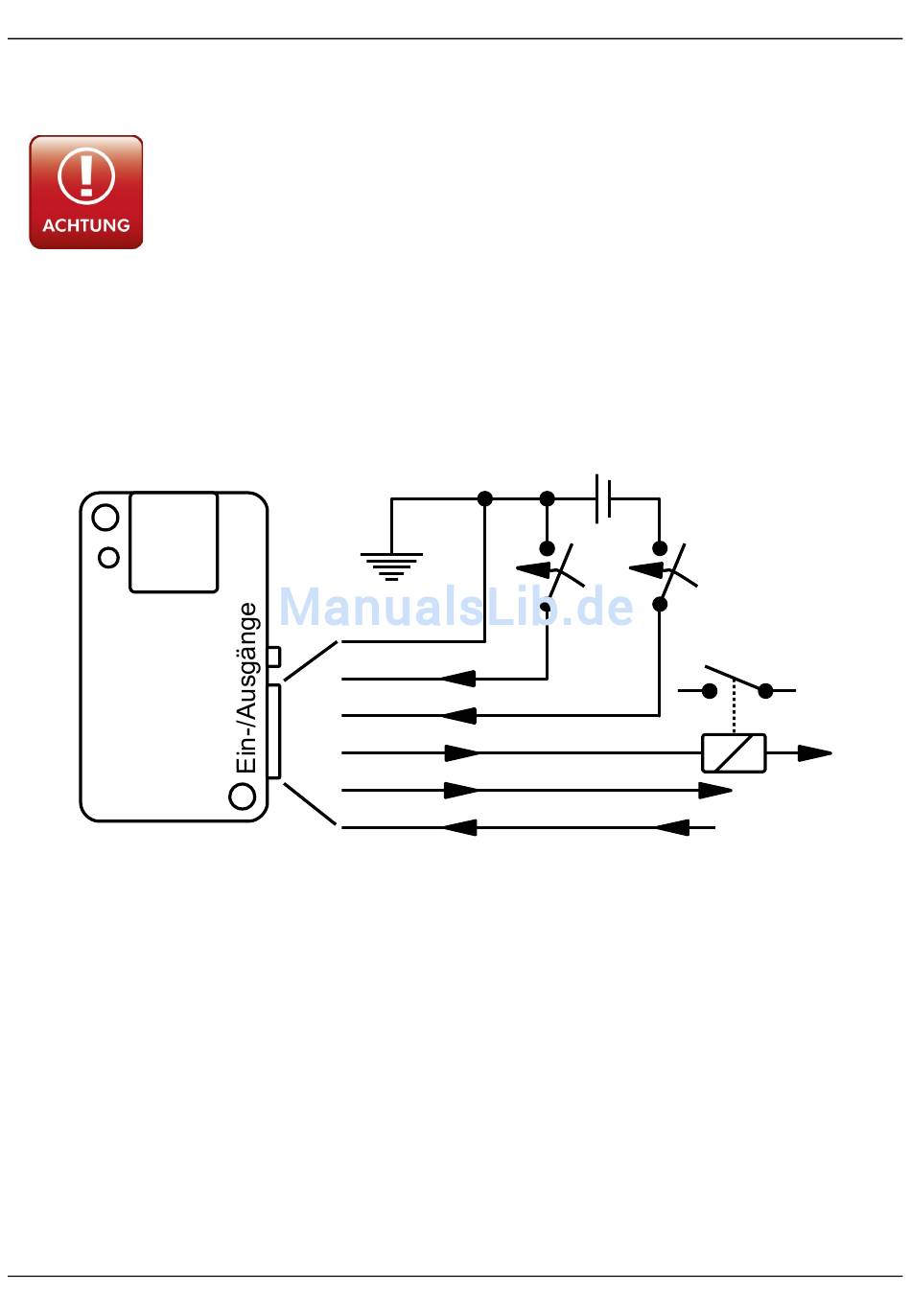

Abb. 2 zeigt die prinzipiellen Anschlussmöglichkeiten, die das Modul bietet.
Die Anwendung als Fernbedienung für Standheizung nutzt nur einige
Möglichkeiten des Moduls.
Abbildung 2: Prinzipielle Beschaltung des MicroGuard-USB Moduls
Die Versorgungsspannung wird über die rote Leitung (+12V) und die
schwarz Leitung (Masse) angeschlossen. Das benötigte Signal zum
Schalten der Heizung wird an der orangenen Leitung (+12V) oder an der
braunen Leitung (Masse) abgegriffen. Abb. 3 zeigt den prinzipiellen
Anschluss an die Eberspächer Vorwahluhr EasyStart T. Wir benötigen nur
das Signal an der braunen Leitung. Dieses Signal wird an die violette
Leitung von Eberspächer EasyStart T angeschlossen. An der Signalleitung
wird bei Anruf/SMS ein kurzer Masse-Impuls erzeugt, der dem Drücken der
Heiztaste an der Uhr entspricht.
Seite 6
Masse
schwarz
gelb
grün
braun
orange
rot
Überwachung | Benachrichtigung | Steuerung per Handy
Alarm
geschaltete Masse
geschaltete Masse
geschaltete +12V
Alarm
+12V
+12V
