- Seite 2 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Allgemeine Hinweise Der Autor behält sich das Recht vor, die in diesem Dokument enthaltenen Angaben ohne vorangehende Ankündigung zu verändern, zu löschen oder zu ergänzen. Es besteht kein Anspruch auf Vollständigkeit der gemachten Angaben. Dieses Dokument darf ohne vorherige schriftliche Genehmigung des Autors weder im Ganzen noch in Teilen mechanisch oder elektronisch reproduziert, übersetzt oder in maschinenlesbarer Form gespeichert...

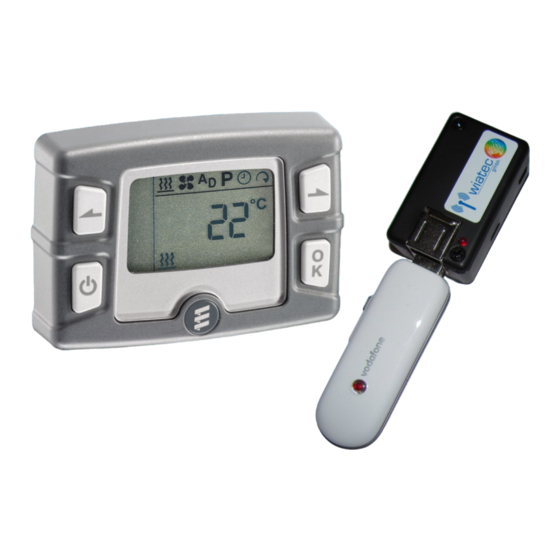

- Seite 3 Anleitung: Handy Fernbedienung Standheizung EasyStart Timer 5. Einführung Vielen Dank, dass Sie sich für eines unserer Produkte entschieden haben. MicruGuard-USB ist eine Neuentwicklung im Bereich der Überwachung, Steuerung und Benachrichtigung mit Hilfe der Mobilfunktechnik. Der hier betrachtete Fall der Steuerung einer Standheizung ist nur ein Spezialfall der Anwendung, auf die wir eingehen wollen.
-
Seite 4: Eigenschaften Der Temperatursensoren (Intern Wie Extern)
Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter • Neuere Standheizungen verwenden verschiedene Bussysteme (W-Bus, LIN, CAN, etc.). Hier verwenden wir in vielen Fällen einen Anschluss an eine vorhandene Systemkomponente, wie die Vorwahluhr oder einen Handsender (Funkfernbedienung), um den Eingriff in die Fahrzeugelektronik minimal zu gestalten und den Einbau zu vereinfachen. - Seite 5 Anleitung: Handy Fernbedienung Standheizung EasyStart Timer • Mini-USB: Anschluss von externem Zubehör, wie z.B. externen Temperatursensoren, Funkmodulen oder Backup-Akkus • Ein-/Ausgänge: Anschluss der externen Signale für Alarm- und Schaltvorgänge sowie Versorgungsspannung +12V • USB-Port: Anschluss des Handys bzw. des Surfsticks (PORT1) •...
- Seite 6 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter 10. Anschluss an Eberspächer EasyStart T Schließen Sie das Modul immer über eine 5A Sicherung an die Bordspannung an. Ein Anschluss ohne Sicherung kann im Störfall Schäden am Fahrzeug und der Fahrzeugelektronik verursachen. Abb. 2 zeigt die prinzipiellen Anschlussmöglichkeiten, die das Modul bietet. Die Anwendung als Fernbedienung für Standheizung nutzt nur einige Möglichkeiten des Moduls.
- Seite 7 Anleitung: Handy Fernbedienung Standheizung EasyStart Timer Masse schwarz braun (MicroGuard) +12V Standheizung Abbildung 3: Ansteuerung über die Uhr EasyStart T Bei dem Anschluss über die violette Leitung kann die Heizdauer nicht verändert werden. Die Heizung wird nach 30 Minuten von der Uhr in jedem Fall ausgeschaltet.
- Seite 8 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter 11. Inbetriebnahme MicroGuard-USB nutzt das Telefonbuch der SIM-Karte, um die Systemeinstellungen zu speichern. Stellen Sie deshalb vor dem ersten Verbinden von MicroGuard mit dem Surfstick sicher, dass Sie in dem Telefonbuch keine wichtigen Telefonnummern gespeichert haben. Das generelle Vorgehen bei der Initialisierung ist in dem allgemeinen Handbuch beschrieben, siehe Lieferumfang oder bevorzugt die neueste Version unter dem Link auf der Webseite www.wiatec.de/downloads:...
- Seite 9 Telefonbuch SMS-Befehl Funktion MG SIMInit nicht möglich Systemeintrag: Eintrag Löschen für Werkeinstellung. MG SOFT nicht möglich Systemeintrag: Hardware (xxx...) und Softwareversion (...xxx) MG CTRL1...5 Plätze für Kontrollnummern Kontrollnummer zur Liste hinzufügen Kontrollnummer aus Liste löschen MG ALCALL ALCALL=1 Benachrichtigung durch Anruf ein ALCALL=0 Benachrichtigung durch Anruf aus ALCALL=16...
-
Seite 10: Ansteuerung Der Ausgänge Für Die Dauer Eines Alarms
Anleitung: MicroGuard – Der kleine Mobilfunkwächter 12. Funktion des Schaltvorgangs bei Anruf bzw. SMS (TURNON/START) Da das System über zwei Schaltausgänge verfügt, gibt es eine Möglichkeit zu bestimmen, welche Funktion ein Anruf bzw. ein allgemeiner Schaltbefehlt per SMS (wie TURNON / START / STOP) übernimmt. Ein gewählter Ausgang oder beide Ausgänge gleichzeitig (oder nacheinander) können entsprechend angesteuert werden. - Seite 11 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter 14. Anschluss eines externen Tasters für die Schaltfunktion* * ab Software-Version 1.43 Das MicroGuard-USB System ist dazu geeignet, Schaltvorgänge aus der Ferne mit Hilfe des Mobilfunknetzes auszuführen. Das System bietet jedoch auch die Möglichkeit, einen externen Taster direkt am Modul anzuschließen und damit die definierten Schaltfunktionen per Taster auszuführen.
- Seite 12 Anleitung: MicroGuard – Der kleine Mobilfunkwächter Telefonbuch- Werks- SMS-Befehl Funktion eintrag einstellung MG SWITCH '09' SW=09 Für Tasterbeleuchtung kann sowohl Masse- als SW=19 auch +12V-Signal verwendet werden, abhängig von der Anwendung und des definierten Schaltvorganges. Bei W-BUS Steuerungen nur +12V (orangene Leitung) möglich. SW=79 Aktivierung von +12V beim Schaltvorgang (WBUS) MG YELLON...
- Seite 13 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter 15. MicroGuard-USB Sofortheiztaste In unserem Shop finden Sie ein Adapterkabel mit Sofortheiztaste, die für Verwendung mit unserem MicroGuard-USB Modul zugeschnitten ist. Das Kabel wird mit einem 3-fach Stecker geliefert. Tauschen Sie bitte die Kabel im Standardstecker zum Modul (im Lieferumfang) mit den gleichfarbigen Leitungen am Kabel für die Sofortheiztaste aus.
- Seite 14 Anleitung: MicroGuard – Der kleine Mobilfunkwächter 16. Aktive Rückmeldung zum Schaltvorgang* * ab Software-Version 1.43 Das MicroGuard-USB System quittiert einen Schaltvorgang per Anruf mit einem Abweisen der ankommenden Verbindung. Die Anzahl der Klingelzeichen bis zum Abweisen der Verbindung ist beim Einschalten und Ausschalten der Ausgänge unterschiedlich: •...
- Seite 15 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Die für die Rückmeldung notwendige Beschaltung der Eingänge ist in Abb. 6 dargestellt. Die geschaltete +12V Spannung wird einfach an die grüne Leitung verbunden. Taster Masse schwarz gelb grün orange +12V Ausgang +12V Abbildung 6: Beschaltung von MicroGuard-USB für die Rückmeldefunktion (grüne Leitung an orange) und einen Ein-/Aus-Taster 17.
-
Seite 16: Wichtige Hinweise
Anleitung: MicroGuard – Der kleine Mobilfunkwächter Wichtige Hinweise 16.1 Schaltfunktion des Moduls • Mit dem gegebenen Anschluss ist sowohl das Ein- als auch das Ausschalten der Heizung per Handy (Anruf/SMS/App) möglich. • Die Heizung schaltet automatisch nach 30 Minuten ab. Diese Heizzeit kann mit dem Anschluss an die violette Lleitung nicht verändert werden (Vorgabe der Uhr durch Eberspächer). -
Seite 17: Konformitätserklärung
Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Konformitätserklärung MicroGuard-USB erfüllt folgende EU-Richtlinien: ● 89/336/EWG (EMV-Richtlinie) und ● 73/23/EWG (Niederspannungsrichtlinie), ergänzt in 93/68/EWG ● 2002/95/EG (RoHS) 18. WEEE-Richtlinie 2002/96/EG Elektro- und Elektronikgesetz Entsorgen Sie Verpackung und Produkt im entsprechenden Recycling Zentrum. Entsorgen Sie das Produkt nicht mit dem Hausmüll. Verbrennen Sie das Produkt nicht. - Seite 18 Anleitung: MicroGuard – Der kleine Mobilfunkwächter Seite 18/18 Internet: http://www.microguard.de...
