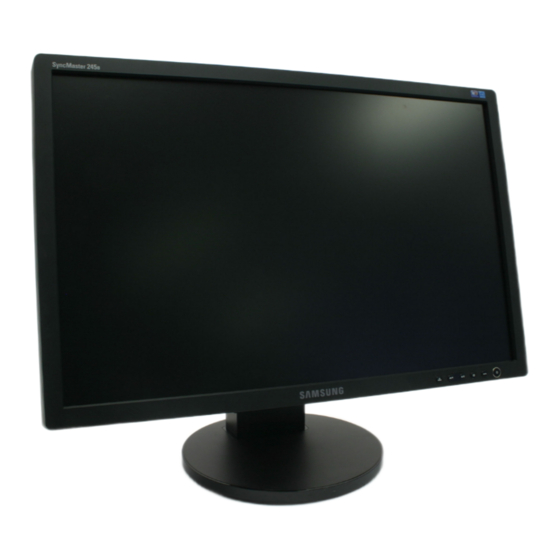

- Seite 1 LCD MONITOR quick start guide 245BPLUS...
- Seite 2 Lieferumfang Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden. Sollten Teile fehlen, wenden Sie sich an Ihren Händler. Wenden Sie sich an einen Händler in Ihrer Nähe, um optionale Artikel zu kaufen. Auspacken Nach der Installation des Fuß Monitor Nach dem Einklappen des Fuß...
-
Seite 3: Der Monitor
Benutzerhandbuch, Garantiekarte Monitortreiber, Installations- Anleitung zum schnellen (Nicht in allen Gebieten CD mit den Aufstellen erhältlich) Softwareprogrammen Natural Color, MagicTune™ Kabel Netzanschlußkabel D-sub-Kabel Separat erhältlich DVI-Kabel Andere Reinigungstuch Dieses Produktmerkmal gibt es nur bei hochglanzpolierten Geräten als. Lautsprecherpaket(option) Speaker Der Monitor Vorderseite... - Seite 4 Öffnet das OSD-Menü. Dient außerdem zum Beenden des OSD- Taste MENU [ Menüs und zur Rückkehr in das vorherige Menü. Taste MagicBright™ Bei MagicBright™ handelt es sich um eine neue Funktion, die abhängig vom angezeigten Bildinhalt die Anzeige optimiert. Derzeit sind 7 verschiedene Modi verfügbar : Benutzerdef., Text, Internet, Game, Sport und Film, Optimalkontrast.
- Seite 5 >> Klicken Sie hier, um sich die Animation anzusehen. Taste Einst. [ Mit diesen Tasten können Sie Menüeinträge markieren. Eingabetaste [ ] / Aktiviert einen markierten Menüpunkt. / Taste SOURCE Drücken Sie die ' ' Taste, und wählen Sie anschließend das Videosignal, während OSD ausgeschaltet ist.
- Seite 6 DVI IN(HDCP) / RGB IN DVI IN(HDCP) : Schließen Sie das DVI-Kabel an den DVI IN(HDCP)- Anschluss auf der Rückseite des Monitors an. RGB IN : Schließen Sie das Signalkabel an den 15-poligen RGB IN- Anschluss auf der Rückseite des Monitors an. AUDIO POWER Verbinden Sie die Stromversorgung der Lautsprecher mit dem Anschluss AUDIO POWER des Monitors.
- Seite 7 Verbindungskabel Schließen Sie das Netzkabel des Monitors an den POWER-Anschluss auf der Rückseite des Monitors an.Stecken Sie den Netzstecker des Monitornetzanschlußkabels in eine nahegelegene Steckdose. Verwenden Sie eine Verbindung, die für Ihren Computer geeignet ist. Verwenden des RGB-Anschlusses (Analog) der Grafikkarte Schließen Sie das Signalkabel an den 15-poligen RGB IN-Anschluss auf der Rückseite des Monitors an.
- Seite 8 Lautsprecher anschließen Achten sie beim Anschließen eines Lautsprechers darauf, dass die Führungen an den Anschlüssen des Monitors und des Lautsprechers ( ) ausgerichtet sind. Verbinden Sie die ausgerichteten Anschlüsse, bis Sie ein Klicken hören. Wenn der Lautsprecher ordnungsgemäß angeschlossen ist, hören Sie ein Klicken. Wenn Sie einen Lautsprecher anschließen und das Klicken nicht hören, kann es passieren, dass die Halterung beschädigt wird.
- Seite 9 des Computers. Schließen Sie einen Kopfhörer an den schwarzen Anschluss rechts am Lautsprecher an. Schließen Sie ein Mikrophon an den roten Anschluss rechts am Lautsprecher an. Wenn Sie den Knopf ( + , - ) in die in der nachfolgenden Abbildung gezeigte Richtung drehen, wird zuerst der Lautsprecher angeschaltet und dann die Lautstärke erhöht.
- Seite 10 Mit ( ),können Sie den Monitor in einem Winkel von 350° nach links und rechts kippen, um ihn in Längsrichtung einzustellen. Das Gummi unter dem Sockel gewährleistet, dass der Monitor nicht rutscht. Wenn Sie versuchen, den Monitor bei eingestecktem Netz- oder Signalkabel zu drehen, können diese Kabel beschädigt werden Neigungswinke Mit ( ),können Sie den Neigungswinkel in einem Bereich von 3°...
- Seite 11 Monitor in einem Abstand von mindestens 10 cm zur Wand montieren. Weitere Informationen erhalten Sie in einem Samsung Kundendienstzentrum in Ihrer Nähe. Samsung Electronics übernimmt keine Haftung für Schäden, die durch Verwendung eines anderen Sockels als dem hier beschriebenen entstehen. Verwenden Sie die Wandhalterung gemäß den internationalen Standards.
- Seite 12 Checkliste Bevor Sie sich an den Kundendienst wenden, versuchen Sie, das Problem anhand der Informationen in diesem Abschnitt selbst zu beheben. Sollten Sie Unterstützung benötigen, rufen Sie bitte die Telefonnummer auf der Garantiekarte oder die Telefonnummer im Auskunftsteil an oder setzen Sie sich mit Ihrem Händler in Verbindung.
- Seite 13 Bitte wechseln Sie in dieser einen Minute zum empfohlenen Modus. (Die Meldung wird nochmals angezeigt, wenn das System neu gebootet wird.) Es ist kein Bild auf dem Der Monitor befindet sich im Energiesparmodus. Bildschirm. Leuchtet die Drücken Sie eine Taste auf der Tastatur oder Betriebsanzeige am bewegen Sie die Maus, um den Monitor zu Monitor im Abstand von...
- Seite 14 Monitor nicht. Wenn Sie Probleme mit der Grafikkarte haben, überprüfen Sie, ob Ihre Grafikkarte in der Liste der kompatiblen Grafikkarten aufgeführt ist, die sich auf unserer Website befindet. http://www.samsung.com/monitor/magictune heruntergeladen werden. MagicTune™ Haben Sie den Computer Laden Sie die aktuelle Programmversion herunter.
- Seite 15 Treiber erneut zu installieren. Wenn die Probleme wiederholt auftreten, wenden Sie sich an ein autorisiertes Kundendienstzentrum. FAQs Frage Antwort Wie kann ich die Frequenz Die Frequenz kann durch Rekonfiguration der Videokarte verändert verändern? werden. Beachten Sie, daß Videokartenunterstützung je nach Version des benutzten Treibers unterschiedlich sein kann.
- Seite 16 Schalten Sie sowohl den Computer als auch den Monitor aus. Ziehen Sie den Videokabelstecker aus der Rückseite des Computers heraus. Schalten Sie den Monitor ein. Wenn der Monitor nicht ordnungsgemäß funktioniert, wird in der Abbildung unten ein Feld angezeigt. Dieses Feld wird im normalen Betrieb angezeigt, wenn das Videokabel sich löst oder beschädigt wird. Schalten Sie Ihren Monitor aus und schließen Sie das Videokabel wieder an;...
