KAPITEL 5
5.2.6. PRÜFUNG DES ANTRIEBSRIEMENS UND DES SPANNERS, AUSTAUSCH DES ANTRIEBSRIEMENS
DEUTZ TCD 3.6 L4

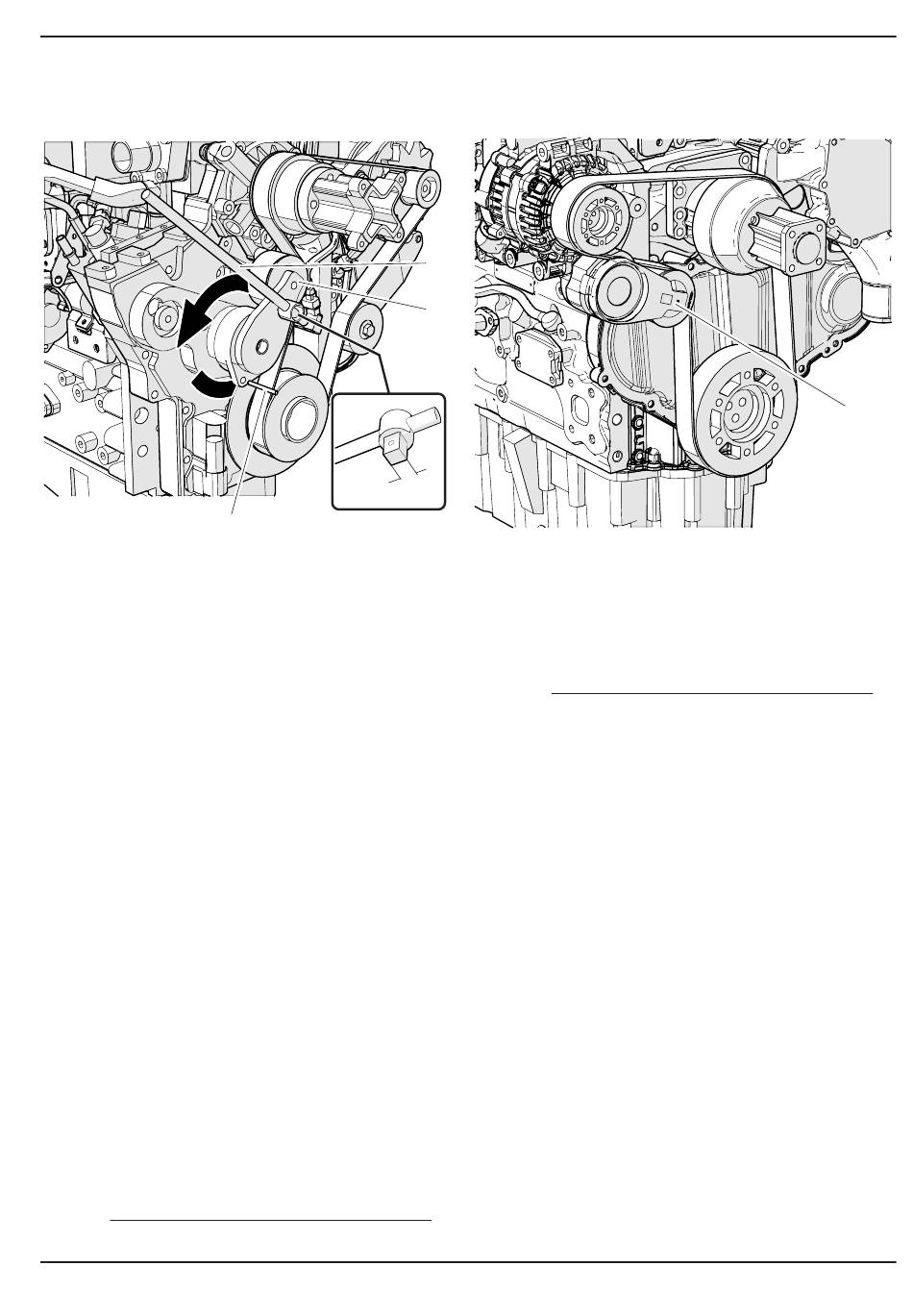

Abbildung 5.6
Spannen des Riemens
(1) Spanner
Der Antriebsmotor wird mit der automatischen
Antriebsriemenspannung ausgestattet. Bei der
Prüfung der Spannung wird die Grenzausdehnung
des Antriebsriemens geprüft. Maßgeblich ist hier
die Lage des Spannerarmes (1) gegenüber den
Begrenzern am Körper.
KONTROLLE
• Die rechte Motorraumabdeckung öffnen und
mithilfe der Sperre sichern.
• Den Riemen auf mechanische Beschädigungen
prüfen. Prüfen, ob der Riemen Risse aufweist
oder eingerissen oder ausgefranst ist.
• Prüfen, ob der Antriebsriemen nicht mit Öl
geölt oder gefettet ist.
• Die Position des Spanners (der Markierung)
gegenüber den
prüfen.
Der mechanisch
5.12 Pronar MPB20.55
1/2''
2
(2) Bolzen
Begrenzern am Körper
beschädigte oder
3
1
(3) Steckschlüssel
übermäßig ausgedehnte Antriebsriemen
muss unbedingt ausgetauscht werden.
WECHSEL
• Das Quadratende eines Steckschlüssels in
die Buchse des Spanners hineinstecken.
• Den Spanner abziehen und den Blockierbolzen
aufsetzen (2).
• Den Antriebsriemen entfernen und einen
neuen montieren.
• Den Bolzen herausnehmen und den Spanner
lockern.
• Die Lage des Antriebsriemens prüfen.
TECHNISCHE BEDIENUNG
CATERPILLAR C4.4
1
